NL

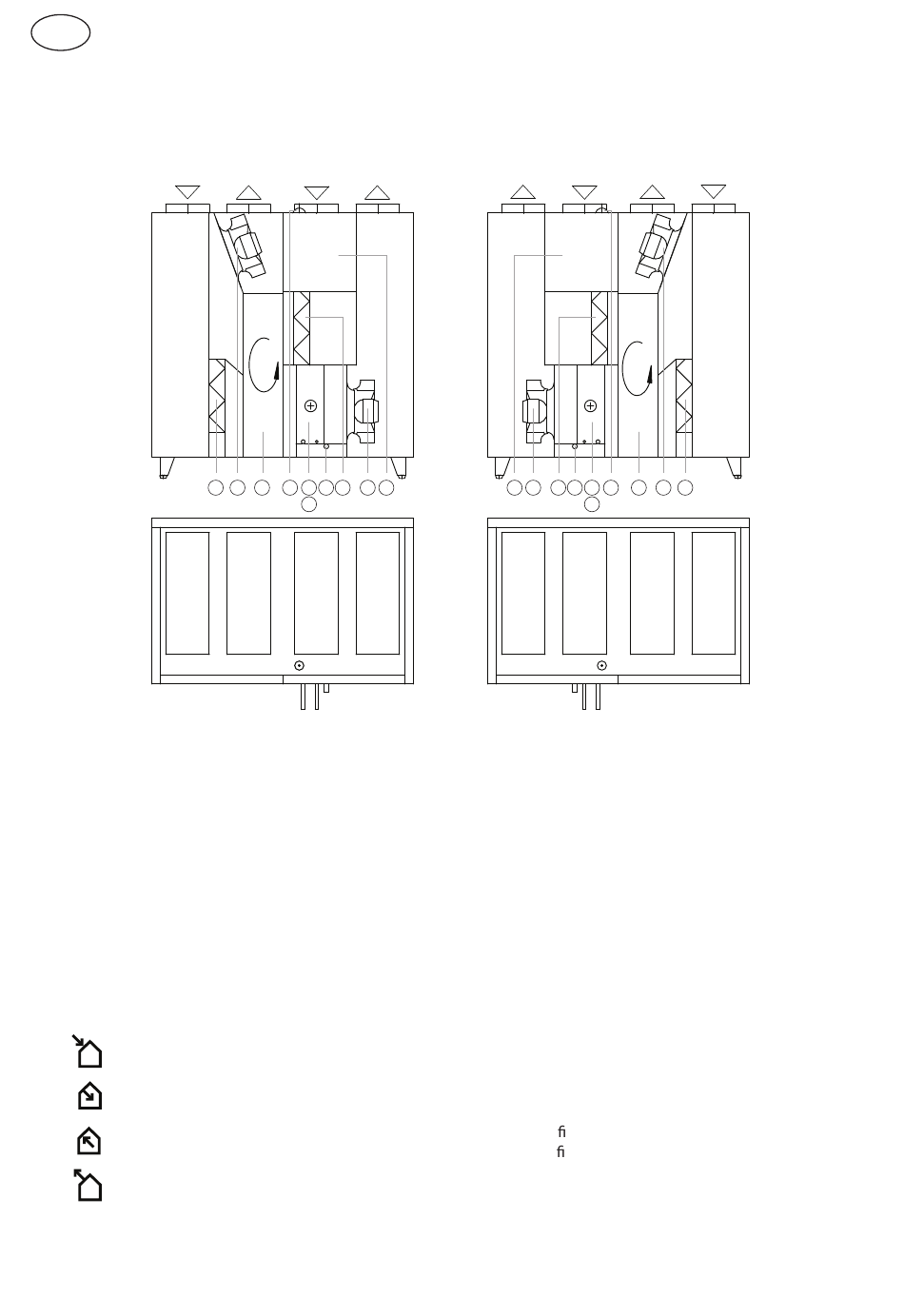

Rechter inspectiezijde R1
ODA
ODA
– inlaat buitenlucht
ODA
– lucht geleverd aan het gebouw
SUP
– lucht afgezogen uit het gebouw
ETA
– uitlaat buitenlucht
EHA
* Afhankelijk van de bestelling.
14
EHA
ETA
C5
6
3
10
12
4
8
7
2
5
EHA
ETA
SUP
UAB KOMFOVENT behoudt het recht om veranderingen door te voeren zonder dit vooraf kenbaar te maken
Verso R 2500 V
SUP
SUP
ETA
11
11
2
SUP
1 – tegenstroomwarmtewisselaar
2 – toevoerluchtventilator
3 – afvoerluchtventilator
4* – elektrische verwarming
5* – verwarmer / koeler / DX
6 – buitenlucht lter
7 – afvoerlucht lter
8 – condensafvoer
9 – by-pass klep
10 – roterende warmtewisselaar
11 – C5 controller moederbord
12 – Aansluiting voeding
Linker inspectiezijde L1
EHA
C5
7
8
4
12
10
3
6
5
ETA
EHA
ODA
Verso Standard_ installation manual_24-09
ODA
