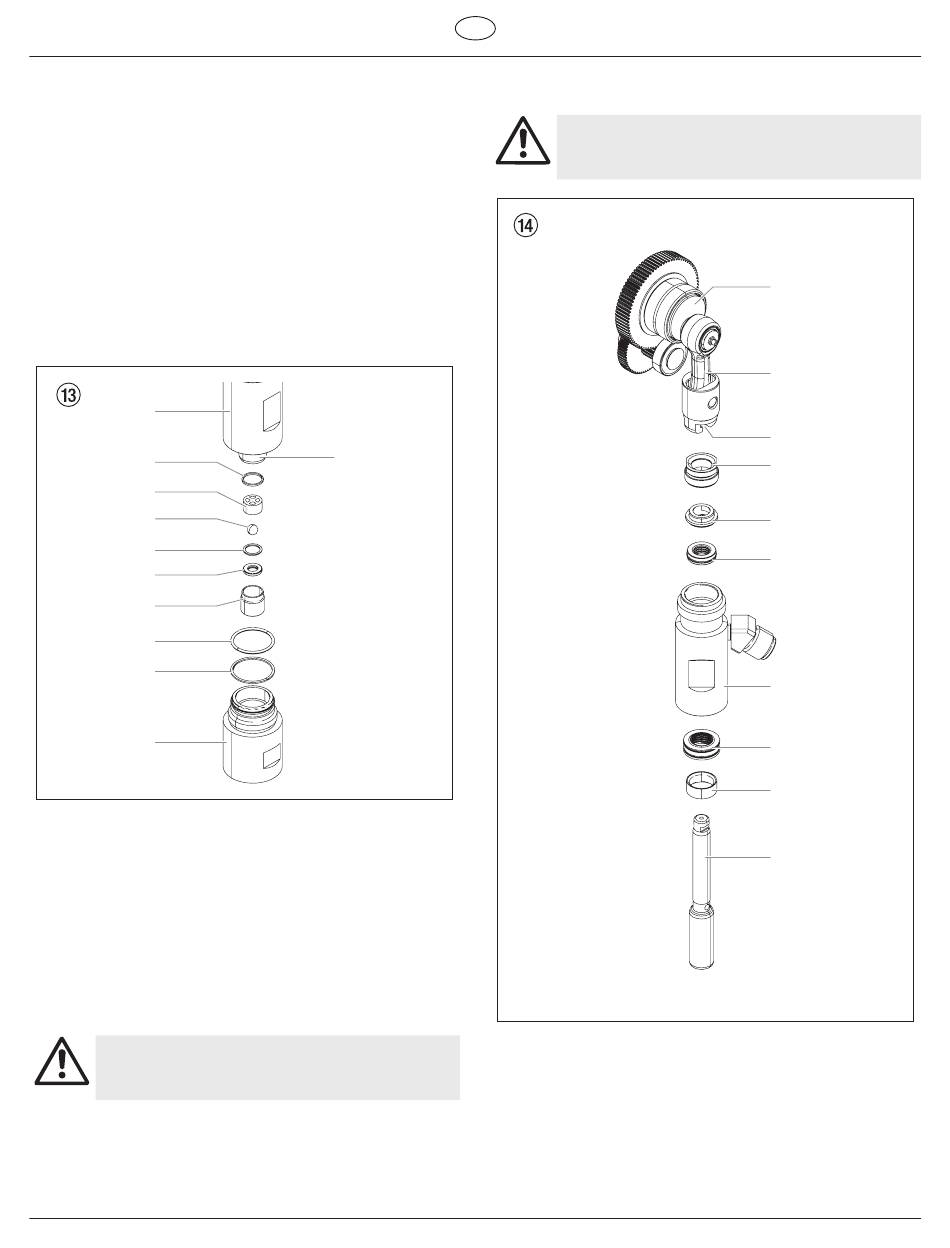

14. Skruva av det undre huset (fig. 13, pos. 10) med
rullgaffelnyckeln, håll mot på det övre huset (11) med en
annan rullgaffelnyckel.
15. Ta av stödringen (13) och O-ringen (12).
16. Skruva ur utloppsventilhuset (14) med en 3/8 tum
sexkantskruvmejsel ur kolven (15).
17. Demontera den övre tätningen (16), den övre kulföringen (17),
utloppsventilkulan (18), brickan (19) och utloppsventilsätet
(20).
18. Rengör alla delar med ett lämpligt rengöringsmedel.
Kontrollera förslitningen i utloppsventilhuset (14),
utloppsventilsätet (20), utloppsventilkulan (18) och den
övre kulföringen (17), byt delar vid behov. Montera ett slitet
utloppsventilsäte (20) omvänt, om det är oanvänt på en sida.
19. Montera i omvänd ordningsföljd.
Stryk maskinfett på O-ringen (12) och se till att den hamnar i
rätt läge i det undre huset (10).
11
16
17
18
19
20
14
12
13
10
11.3
Packningar
1. Demontera inloppsventilen enligt anvisningarna i kapitel 11.2,
sidan 80.
2. Det är inte nödvändigt att demontera utloppsventilen.
3. Dra spaken på undersidan av sprutmaskinen mot framsidan av
sprutmaskinen. På så sätt frigörs hela vätskesektionen.
4. Skjut vätskesektionen framåt för att avlägsna den från
växellådshuset.
5. Skruva ut det övre huset (6) moturs ur växelhuset.
6. Spänn fast det övre huset (6) på nyckelns anliggningsytor
lodrätt i ett skruvstäd.
Dra inte åt skruvstycket för hårt, det finns risk för
deformering av huset.
Obs
7. Skruva ur skruvförbandet (7).
8. Skjut ut kolven (4) nedåt ur det övre huset (6). Kontrollera
slitaget på kolven, byt kolv vid behov.
ProSpray 3.34
S
9. Demontera den övre packningen (8) och den undre
Obs
15
10. Ta bort transportanordningen ur den övre och den undre
11. Smörj den övre packningen (8) och den undre packningen (9)
81
packningen (9) ur det övre huset (6).
Skada inte det övre huset invändigt.
packningen.
Transportanordningen från den övre packningen behövs för
monteringen av kolven.
med maskinfett.
Reparationer av anläggningen
