8.1.3
Plena EOL
De Plena EOL-bewakingsprinten kunnen worden gebruikt voor permanente bewaking van
inactieve en actieve luidsprekerlijnen. U kunt de PLN-1EOL-module bijvoorbeeld gebruiken
voor luidsprekerlijnen met permanente achtergrondmuziek of als passieve volumeregelaars
worden gebruikt.

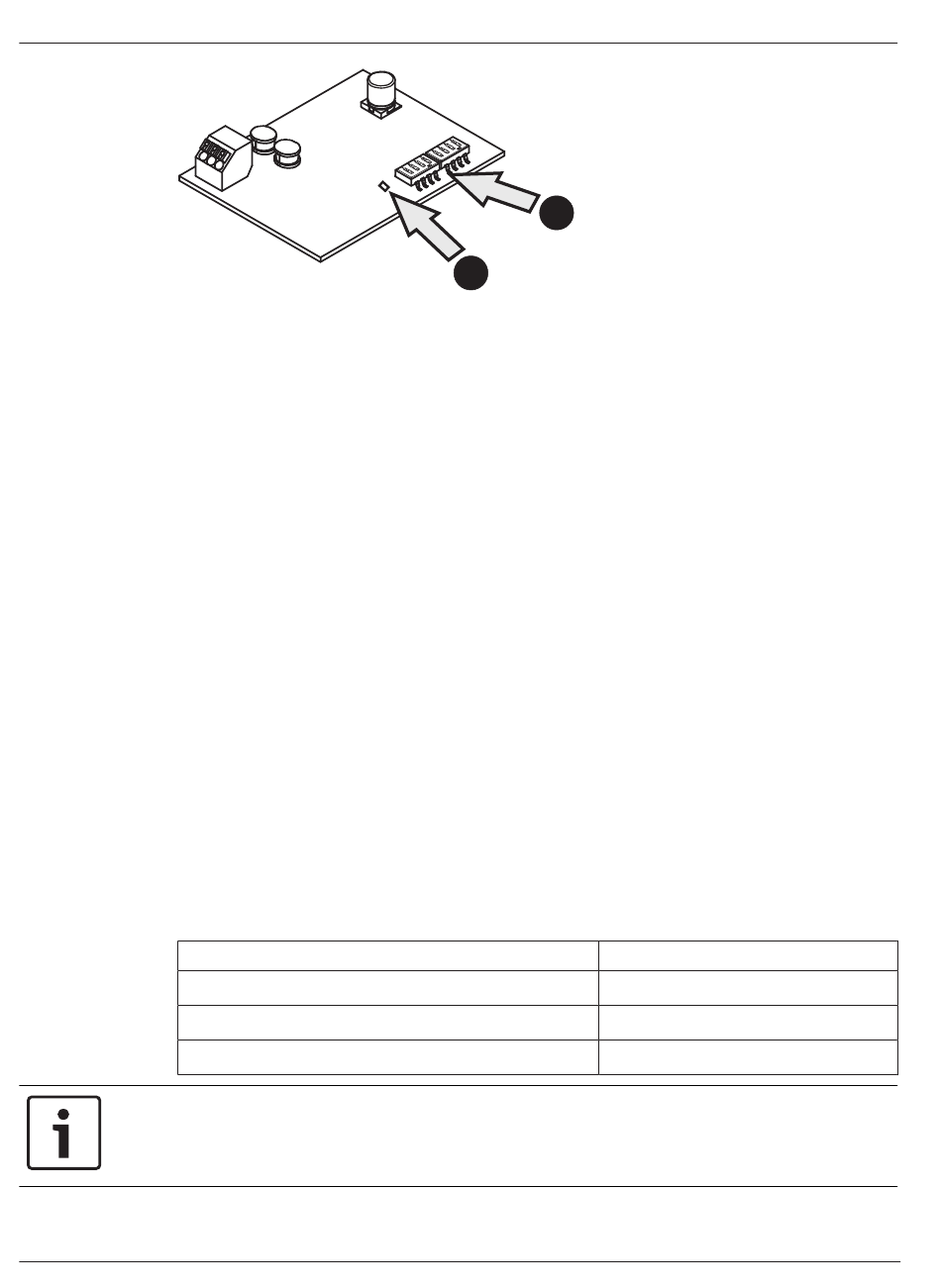

PLN-1EOL Plena EOL-bewakingsprinten bewaken een luidsprekerlijn op de aanwezigheid van
een piloottoon. De print wordt aangesloten op het einde van een luidsprekerlijn en detecteert
het piloottoonsignaal. Dit signaal is altijd op de lijn aanwezig: als de achtergrondmuziek (BGM)
wordt weergegeven, tijdens een oproep en wanneer er geen signaal aanwezig is. De piloottoon
is onhoorbaar en zeer laag (bijvoorbeeld -20 dB). Wanneer een piloottoonsignaal aanwezig is,
licht een LED op en wordt er een contact op de printplaat gesloten. Wanneer de piloottoon
ontbreekt, wordt het contact geopend en dooft de LED. Bij montage aan het einde van de
luidsprekerlijn, geldt dit voor de integriteit van de hele lijn. Aanwezigheid van het
piloottoonsignaal is onafhankelijk van het aantal luidsprekers op de lijn, de belasting van de
lijn of de capaciteit van de lijn. Het contact kan worden gebruikt voor het detecteren en
rapporteren van storingen in een luidsprekerlijn.
Meerdere EOL-bewakingskaarten kunnen doorgelust worden naar een enkelvoudige
storingsingang. Hierdoor kan een luidsprekerlijn met meerdere aftakkingen worden bewaakt.
Omdat de achtergrondmuziek ook een piloottoonsignaal bevat, is het niet nodig de
achtergrondmuziek te onderbreken.
Zie de handleiding voor het systeem voor meer informatie over de installatie en configuratie.
8.2
Piloottoon
Dit apparaat bevat een interne, configureerbare piloottoongenerator en signaalversterker, die
naar de luidsprekerzones kunnen worden geschakeld. De piloottoongenerator wordt
geconfigureerd met de IRIS-Net-software.
Parameter
Status generator
Signaalfrequentie
Signaalamplitude (afhankelijk van belasting)
Bericht!
Onder bepaalde omstandigheden (bijvoorbeeld hoog niveau van het signaal of luidsprekers
met een hoge gevoeligheid in het hoge frequentiebereik) kunnen mensen de piloottoon horen.
Verhoog in dat geval de frequentie van de piloottoon.
2020-05 | 05 | F01U306900
1
2
Installatiehandleiding
PAVIRO Controller
Waarde/bereik
Aan/uit
18.000-21.500 Hz
1-10 V
