nl | Aansluiting
AUX IN

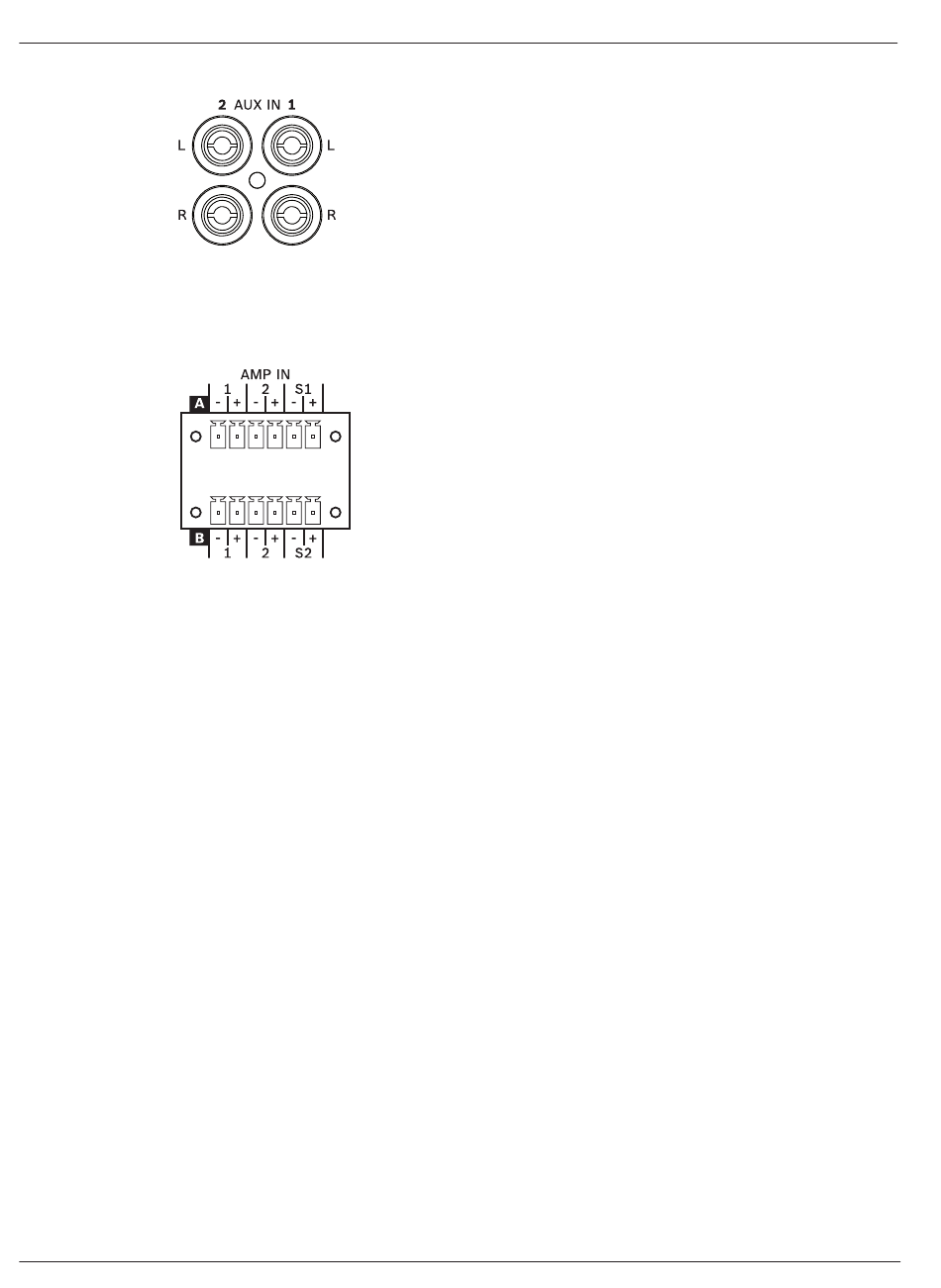

Met de RCA-ingangen AUX IN 1/2 kunnen stereo-lijnbronnen worden aangesloten. Het
stereosignaal wordt intern getotaliseerd.
Aanbevolen verbindingskabel: standaard AUX-kabel.
6.1.2
Ingangen voor versterkers
U kunt de 100 V (of 70 V) uitgangssignalen van twee 2-kanaals versterkers (maximaal vier
versterkerkanalen) via de AMP IN-audio-ingangen aansluiten op de ingebouwde 2-in-6
routerblokken A of B. Daarnaast zijn er nog twee ingangskanalen voor reserveversterkers.
Bij het apparaat worden 6-pens connectoren meegeleverd. Kabels met een doorsnee van
0,14 mm² (AWG26) tot 1,5 mm² (AWG16) kunnen worden gebruikt.
Aanbevolen verbindingskabel: meeraderig, LiY, 0,75 mm².
Routering
De volgende illustratie bevat een overzicht van mogelijke routeringen tussen de AMP IN audio-
ingangen en de SPEAKER OUT audio-uitgangen met behulp van de interne relais van het
apparaat. De PVA-4CR12 bevat twee 2-in-6 routeringsblokken A of B. Elk routeringsblok
voorziet in 2 reguliere ingangen, 1 ingang voor een reserveversterker en 6 uitgangen. Ingang
van reserveversterker S1 is bestemd voor het vervangen van de versterkers die zijn
aangesloten op ingang 1 van routeringsblok A en B. De ingang van reserveversterker S2 is
bestemd voor het vervangen van de versterkers die zijn aangesloten op ingang 2 van
routeringsblokken A en B.
