PAVIRO Controller
6.10.2
ANALOG CONTROL IN
De bovenste helft van de controlepoort is voorzien van acht vrij programmeerbare controle-
ingangen voor spanning tussen 0 en 10 volt. De ingangen zijn genummerd van 1 tot en met 8.
De controller voorziet in zijn eigen voeding voor extern aangesloten controle-elementen, zoals
een potmeter. De voeding is beschikbaar op de controlepoortaansluitingen voor 10V REF en
aarde; zie de volgende illustratie.

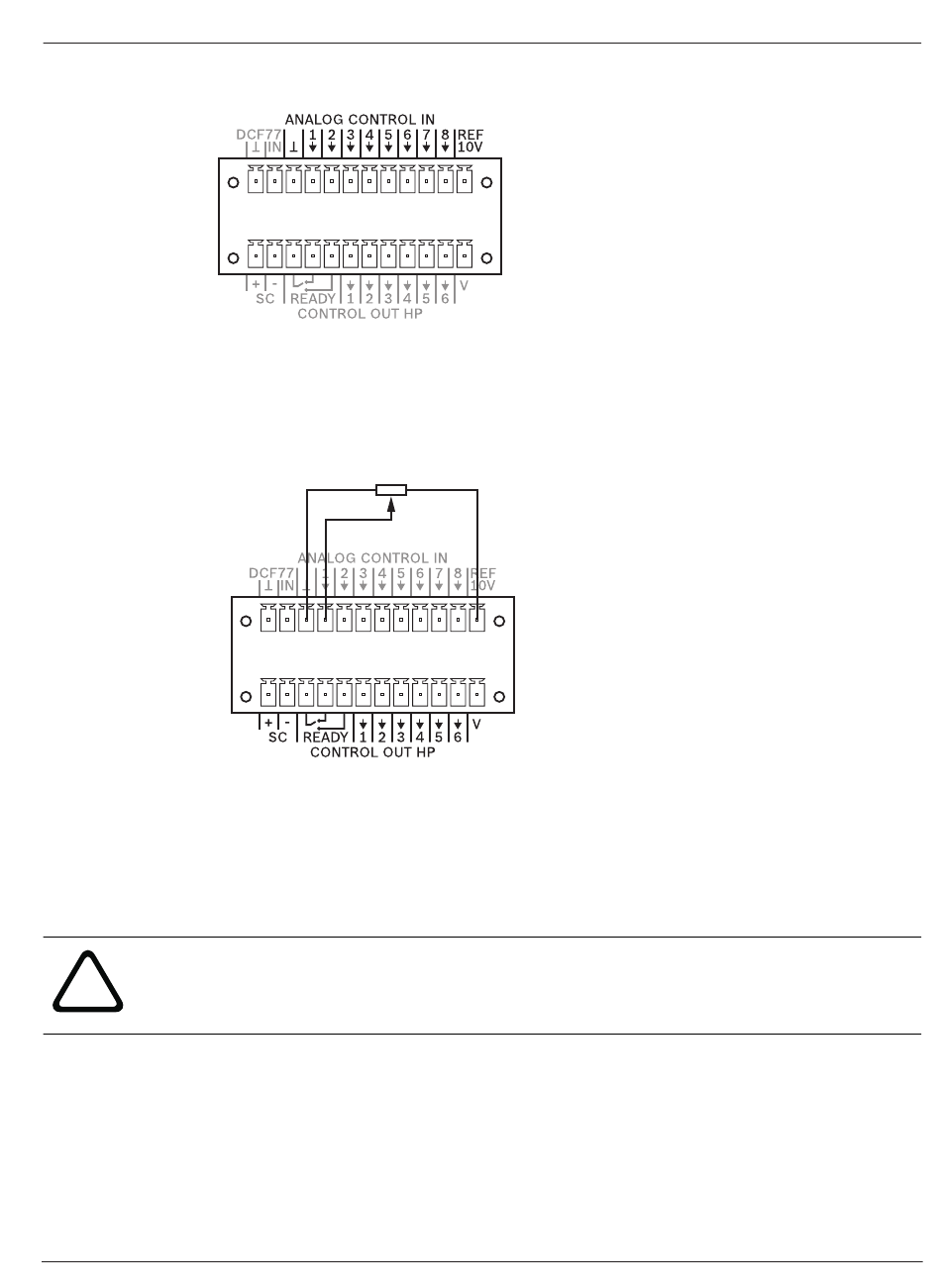

Afbeelding 6.10: Voorbeeldtoepassing van een controle-ingang en gebruik van een analoog ingangssignaal
De controle-ingangen kunnen ook worden gebruikt als digitale controle-ingangen. Intern
worden de controle-ingangen via een weerstand op aarding aangesloten. Als een ingang op de
10 V REF-pen is aangesloten of op een andere, externe spanningsbron, schakelt de ingang over
naar de actieve status (Aan).
Voorzichtig!
De maximaal toegestane spanning op een controle-ingang is 32 V.
!
Bosch Security Systems, B.V.
Installatiehandleiding
Aansluiting | nl
33
2020-05 | 05 | F01U306900
