Samenvatting van Inhoud voor CG Products Emotron VS30 Series

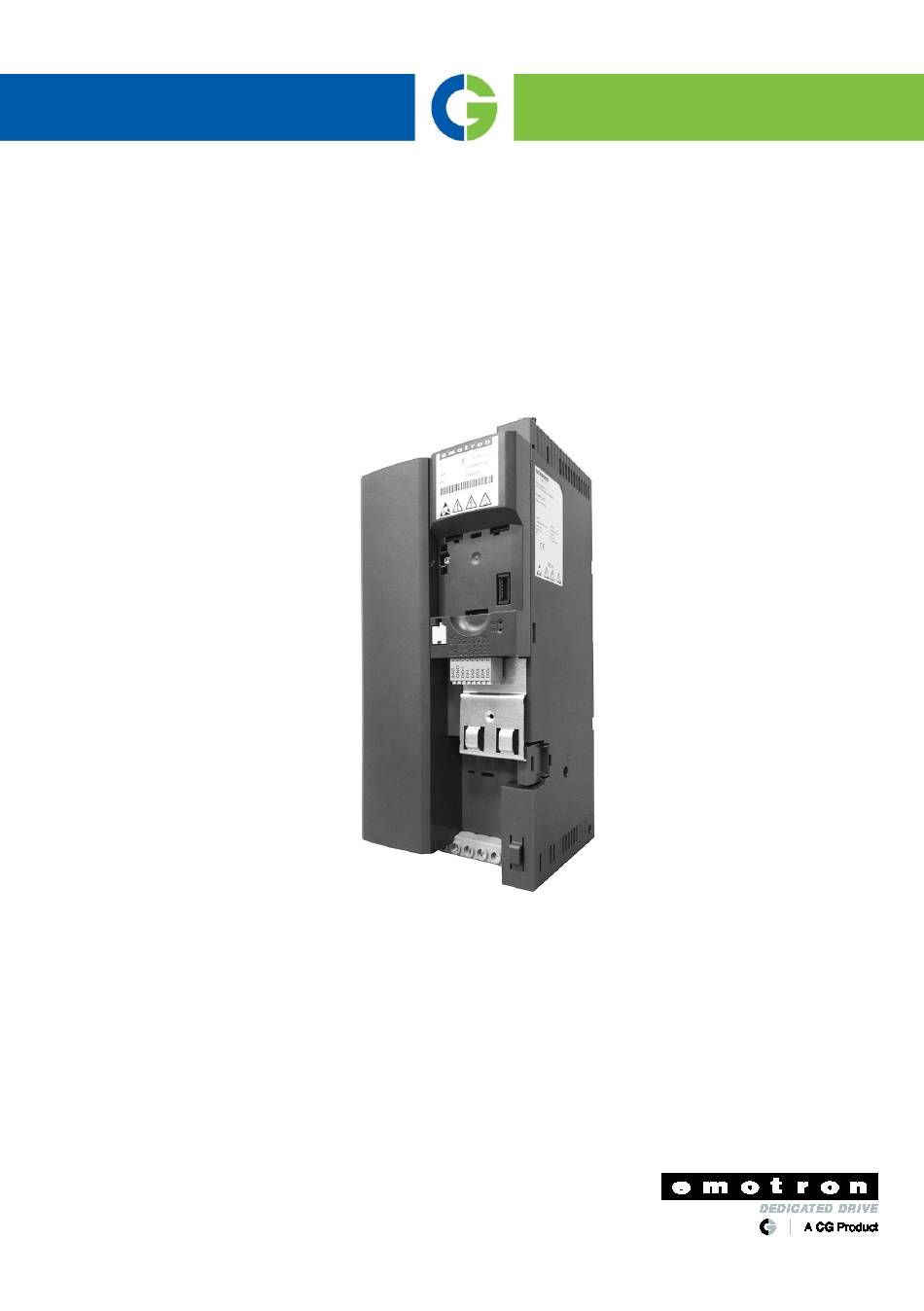

- Pagina 1 Emotron VS30 frequentieregelaar 3 … 7,5 kW Instructies voor monteren en inschakelen...
- Pagina 2 Deze pagina is opzettelijk leeg gelaten!
-
Pagina 3: Inhoudsopgave
Inhoudsopgave Inhoudsopgave 1 Algemene informatie 1.1 Eerst lezen, dan starten 1.2 Notaties en conventies 1.2.1 Productcode 2 Veiligheidsinstructies 2.1 Essentiële veiligheidsmaatregelen 2.2 Overige risico's 2.3 Toepassing volgens aanwijzingen 3 Productbeschrijving 4 Monteren 4.1 Belangrijke opmerkingen 4.2 Mechanische installatie 4.3 Elektrische installatie 4.3.1 Aansluiting op het 400V-systeem 4.3.1.1... - Pagina 4 Deze pagina is opzettelijk leeg gelaten!
-
Pagina 5: Algemene Informatie
Algemene informatie Eerst lezen, dan starten Algemene informatie Eerst lezen, dan starten Lees deze documentatie grondig door voordat u de installatie en inbedrijfstelling uitvoert. Houd u aan de veiligheidsinstructies! Informatie over en tools voor Emotron-producten vindt u op internet: http://www.emotron.com/services-support/file-archive Notaties en conventies 1.2.1 Productcode Emotron, voorbeelden:... -
Pagina 6: Veiligheidsinstructies
Veiligheidsinstructies Essentiële veiligheidsmaatregelen Veiligheidsinstructies Essentiële veiligheidsmaatregelen Wanneer u zich niet aan de volgende essentiële veiligheidsmaatregelen houdt, kan dit leiden tot ernstig letsel en schade aan materiaal! Het product • mag alleen worden gebruikt zoals aangegeven. • mag nooit in gebruik worden genomen bij tekenen van schade. •... -
Pagina 7: Overige Risico's
Veiligheidsinstructies Overige risico's Overige risico's De gebruiker moet rekening houden met de genoemde overige risico's bij de risicobeoordeling voor de machine of het systeem. Als het bovenstaande wordt genegeerd, kan dit leiden tot ernstig letsel en schade aan materiaal! Product Houd u aan de instructies op de waarschuwingslabels op het product! Beschrijving Apparaten met elektrostatische gevoeligheid:... -
Pagina 8: Productbeschrijving
Productbeschrijving Productbeschrijving Aansluiting netvoeding X100 PE-aansluiting Relaisuitgang X9 Network X2xx Optie Statuslampjes netwerk DIP-schakelaar Baudrate en busadres Interface X16 (CANopen/Modbus) Diagnosemodule Statuslampjes inverter Geheugenmodule X20 Aansluitklemmen besturing X3 Standaard-I/O of Toepassings-I/O Afgeschermde aansluiting Besturingsaansluitingen IT-schroef Veiligheidsmodule X1 Positie Motoraansluiting X105 PTC-ingang X109... -
Pagina 9: Monteren
Monteren Mechanische installatie Monteren Belangrijke opmerkingen GEVAAR! Gevaarlijke elektrische spanning Mogelijk gevolg: dodelijk of ernstig letsel ▶ Werkzaamheden aan de inverter mogen uitsluitend worden uitgevoerd wanneer de inverter niet wordt bekrachtigd. ▶ Wanneer de netspanning wordt uitgeschakeld, moet u minimaal 3 minuten wachten voordat u met de werkzaamheden begint. -
Pagina 10: Mechanische Installatie
Monteren Belangrijke Mechanische installatie Afmetingen VS30 3 kW ... 5,5 kW Alle afmetingen in mm... - Pagina 11 Montere Mechanische installatie Afmetingen VS30 7,5 kW Alle afmetingen in mm...
-
Pagina 12: Elektrische Installatie
Monteren Elektrische installatie Aansluiting op het 400V-systeem Elektrische installatie 4.3.1 Aansluiting op het 400V-systeem 4.3.1.1 Aansluitplan Afb. 1: Bedradingsvoorbeeld Start inschakelen Gestreepte lijn = opties... -
Pagina 13: Zekeringen En Kabeldoorsneden Gebruik Zonder Choke Netvoeding
Monteren Elektrische installatie Aansluiting op het 400V-systeem 4.3.1.2 Zekeringen en kabeldoorsneden Gebruik zonder choke netvoeding Kabelinstallatie conform EN 60204-1 Plaatsingssysteem B2 Inverter VS30407P3 VS30409P5 VS3040013 VS3040016 Nominaal vermogen Nominale stroom zonder choke netvoeding A 12,5 17,2 Zekering Eigenschappen gG/gL of gRL Max. - Pagina 14 Monteren Elektrische installatie Aansluiting op het 400V-systeem Aansluiting PE-geleider Inverter VS30407P3 VS30409P5 VS3040013 VS3040016 Nominaal vermogen Aansluiting Type aansluiting PE-schroef Min. doorsnede kabel mm² Max. doorsnede kabel mm² Striplengte Aandraaimoment Vereiste schroevendraaier 0,8 x 5,5 Besturingsaansluitingen Beschrijving aansluitklem Relaisuitgang PTC-ingang Aansluitklemmen Aansluiting X109...
-
Pagina 15: Aansluiting Op Het It-Systeem
Monteren Elektrische installatie Aansluiting op het IT-systeem 4.3.2 Aansluiting op het IT-systeem OPMERKING! Interne componenten hebben aardingspotentiaal als de IT-schroeven niet zijn verwijderd. Gevolg: de bewakingsfuncties van het IT-systeem reageren. ▶ De IT-schroeven moeten absoluut eerst worden verwijderd vóór aansluiting op een IT-systeem. TX10 TX10... -
Pagina 16: Aansluiting Op Canopen
Monteren Elektrische installatie Aansluiting op CANopen 4.3.3 Aansluiting op CANopen 4.3.3.1 Aansluitplan X216 X216 X216 X216 Afb. 2: Bedradingsvoorbeeld: CANopen-netwerk 4.3.3.2 Gegevens aansluitklemmen Beschrijving aansluitklem CANopen Aansluiting X216 Type aansluiting Veerklem Min. doorsnede kabel mm² Max. doorsnede kabel mm² Striplengte Aandraaimoment Vereiste schroevendraaier 0,4 x 2,5... -
Pagina 17: Aansluiting Op Modbus
Monteren Elektrische installatie Aansluiting op de veiligheidsmodule 4.3.4 Aansluiting op Modbus 4.3.4.1 Aansluitplan X216 X216 X216 X216 TB COM TB COM TB COM TB COM Afb. 3: Bedradingsvoorbeeld: Modbus-netwerk 4.3.4.2 Gegevens aansluitklemmen Beschrijving aansluitklem Modbus Aansluiting X216 Type aansluiting Veerklem Min. -
Pagina 18: Aansluiting Van De Veiligheidsmodule
Monteren Elektrische installatie Aansluiting op PROFIBUS 4.3.5 Aansluiting van de veiligheidsmodule 4.3.5.1 Belangrijke opmerkingen GEVAAR! Bij verkeerde installatie van het veiligheidssysteem kunnen de regelaars ongecontroleerd starten. Mogelijke gevolgen: Dodelijk of ernstig letsel ▶ Veiligheidssystemen mogelijk alleen worden geïnstalleerd en in bedrijf worden gesteld door gekwalificeerd en deskundig personeel. - Pagina 19 Monteren Elektrische installatie Aansluiting op de veiligheidsmodule OPMERKING! Te hoge spanning Vernietiging van de veiligheidscomponent ▶ De maximale spanning (maximum nominaal) bij de veiligheidsingangen is 32 V DC. De gebruiker moet maatregelen nemen om te voorkomen dat deze spanning wordt overschreden.
- Pagina 20 Monteren Elektrische installatie Aansluiting van de veiligheidsmodule 4.3.5.2 Aansluitplan Passieve sensoren Actieve sensoren actieve sensor – voorbeeld lichtscherm veiligheidsschakelappa 4.3.5.3 Gegevens aansluitklemmen Beschrijving aansluitklem Veiligheid STO Aansluiting Type aansluiting Schroefklem Min. doorsnede kabel mm² Max. doorsnede kabel mm² Striplengte Aandraaimoment Vereiste schroevendraaier 0,4 x 2,5 Specificatie...
-
Pagina 21: Inbedrijfstelling
Inbedrijfstelling Belangrijke opmerkingen Inbedrijfstelling Belangrijke opmerkingen WAARSCHUWING! Verkeerde instellingen tijdens de inbedrijfstelling kunnen onverwachte en gevaarlijke motor- en systeembewegingen veroorzaken. Mogelijk gevolg: dodelijk of ernstig letsel, of schade aan materiaal ▶ Haal het gevaarlijke gebied leeg. ▶ Houd u aan de veiligheidsinstructies en veiligheidsmarges. Voor de eerste keer inschakelen Voorkom letsel en schade aan materiaal. -
Pagina 22: Eerste Keer Inschakelen / Functietest
Inbedrijfstelling Eerste keer inschakelen / functietest Eerste keer inschakelen / functietest Doel: de motor aangesloten op de inverter zo snel mogelijk laten draaien. Vereisten: • De aangesloten motor is in vermogen afgestemd op de inverter. • De instellingen voor de parameterset komen overeen met de leverstatus (Emotron-instelling). 1. - Pagina 23 De functietest uitvoeren 1. Start regelaar: 1. Schakel inverter in: X3/DI1 = HOOG. a) Als de inverter is voorzien van een geïntegreerd veiligheidssysteem: X1/SIA = HOOG en X1/SIB = HOOG. 2. Activeer het ingestelde setpoint 1 (20 Hz) als setpoint voor toerental: X3/DI4 = HOOG. De regelaar draait met 20 Hz.
-
Pagina 24: Technische Gegevens
Technische gegevens Normen en bedrijfsomstandigheden Technische gegevens Normen en bedrijfsomstandigheden Conformiteit 2014/35/EU Laagspanningsrichtlijn 2014/30/EU EMC-richtlijn (referentie: CE-typisch aandrijfsysteem) TR TC 004/2011 Euraziatische conformiteit: Veiligheid van laagspanningsapparatuur TP TC 020/2011 Euraziatische conformiteit: Elektromagnetische compatibiliteit van technische middelen RoHS 2 2011/65/EU Beperkingen op het gebruik van specifieke gevaarlijke materialen in elektrische en elektronische apparaten Goedkeuringen UL 61800-5-1... - Pagina 25 Gebruik in openbare voedingssystemen Voer maatregelen in om de te Naleving van de vereisten voor de machine/installatie verwachten radiostoring te beperken: valt onder de verantwoordelijkheid van de fabrikant van de machine of installatie! 0,5 kW: met choke netvoeding EN 61000-3-2 0,5 ...
-
Pagina 26: Nominale Gegevens
Technische Nominale gegevens Aansluiting op het 400V-systeem Nominale gegevens 6.2.1 Aansluiting op het 400V-systeem Inverter VS30407P3 VS30409P5 VS3040013 VS3040016 Nominaal vermogen Bereik netspanning 3/N/PE AC 360 V ... 440 V, 45 Hz ... 55 Hz Bedrijfsmodus Max. °C Schakelfrequentie Nominale stroom zonder choke netvoeding A 12,5 17,2... - Pagina 28 ©04/2016 | 13518399 |V3.0 / 01-6211-03R3 CG DRIVES & AUTOMATION Mörsaregatan 12, Box 222 25 SE- 250 24 Helsingborg, Zweden +46 42 16 99 00 Info: info.se@cgglobal.com Bestellingen: order.se@cgglobal.com...
