3.1.8 Frontplaat / bedienings- en controle-elementen
Algemeen
De FST 2XTs-microprocessorbesturing vormt ook zoals de vorige versie FST-2s een eenheid tussen de gebrui-
kersinterface voor het lift-vakpersoneel alsmede voor de piccolo.
Ter identificatie van de gebruikersinterfaces is het FST 2XTs-frontplaat in twee verschillend kleurige delen
opgedeeld.
››Blauw: lift-vakpersoneel (lichtgrijs)
››Geel: piccolo voor bevrijding van personen (donkergrijs)
Een verkeerde bediening door de liftbewaker van de blauwe gebruikersinterface wordt door verwijderbare
sleutels, toetsblokkeringen en de instructieplaten gewaarborgd. Voor het veilige opbergen van de sleutel tegen
verkeerde bediening is het liftbedrijf verantwoordelijk! NEW LIFT beveelt aan om de sleutel op te bergen in het
onderste, voor de piccolo niet bereikbare gedeelte van de schakelkast of van het deurkozijn.

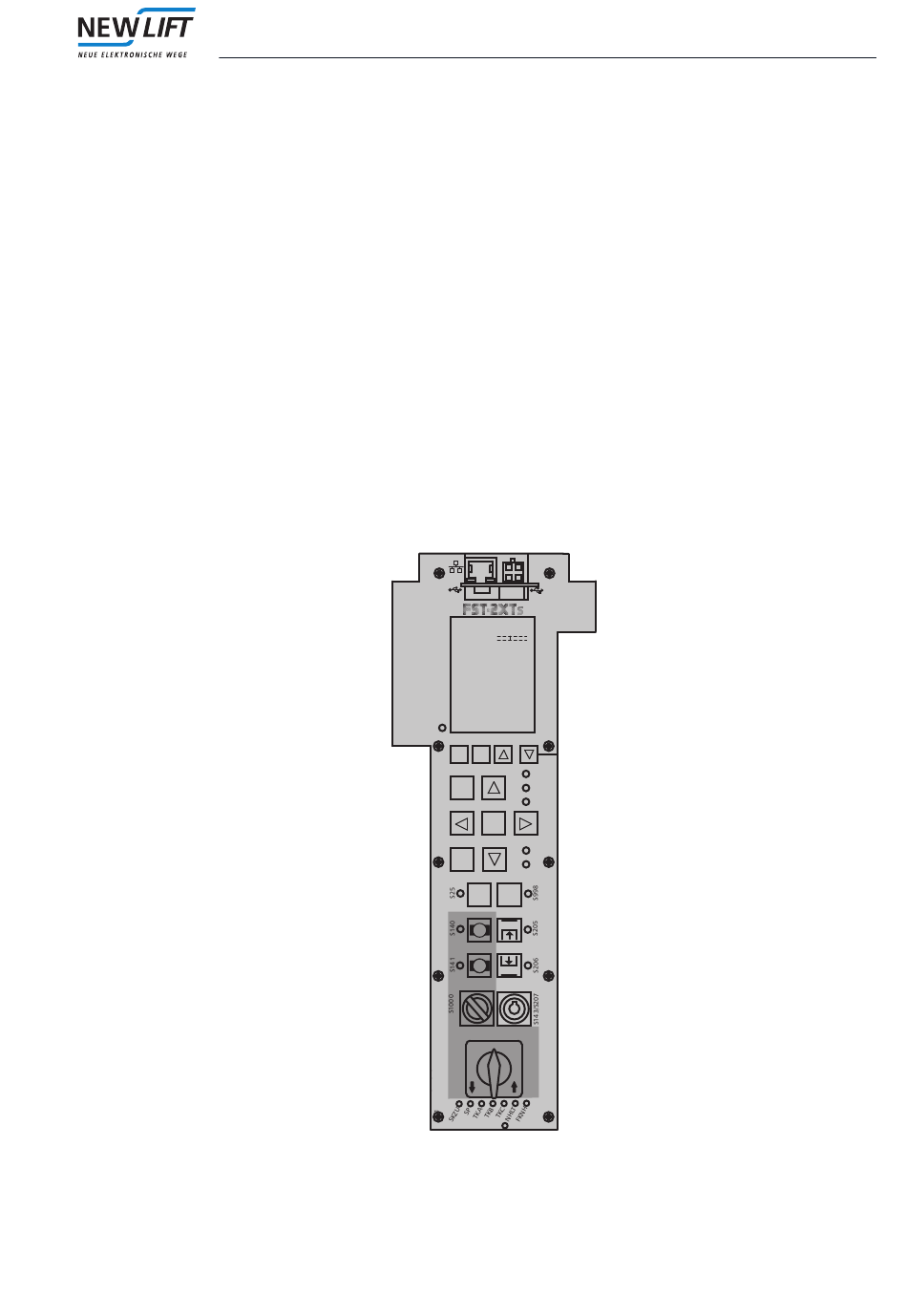

Afb. 3.5: Frontplaat FST-2XTs
Functietoets F1
Deze vrij te gebruiken functietoets wordt bij voorkeur voor de handmatige aansturing van daalbeveiligingsspoe-
len gebruikt, die zich aan de snelheidsbegrenzer bevinden. De aansluiting van de gedwongen uitgevoerde
maakcontacten, aangestuurd door de functietoets F1 (S25)*), bevindt zich op de klemconnector X25:1 en 2
Handboek FST-2XT FST 2XTs
Gebruikersinterface van de FST-2XT/s-besturing
X2
X2
HHT
X7
X41
GESCHLOSSEN
>A<
01
14:03: 02
FUNC
Select
F
Drive
S
E
Enter
OUT
Shift
IN
F1 F2
A
A A
B
BR
EVAC
1
0
TEST R1/R2
AUX
0
1
1
1
1
X5 X6
X3
De toetsfuncties
