Samenvatting van Inhoud voor Diamond CCE20
- Pagina 1 12/2017 Mod: CCE20 Production code: CCB-20...
- Pagina 2 INSTRUCTIES VOOR DE INSTALLATIE, HET GEBRUIK EN HET ONDERHOUD XXX‐10 XXX‐20 CODE: 12136139 XXX‐40 REV.: 1_04/16...
-
Pagina 3: Elektrisch Diagram
ELEKTRISCH DIAGRAM XXX‐10 / XXX‐20 XXX‐40 On/off Thermostaat Ventilator Weerstand Verbindings Lamp van Relais Begrenzende schakelaar terminal veiligheidsthermostaat... -
Pagina 4: Afmetingen Van Het Apparaat
AFMETINGEN VAN HET APPARAAT XXX-10 XXX-20 XXX-40... - Pagina 5 1 2 3 4 11 11 10 5 6 7 8 9 FIG. 3...
- Pagina 6 GEBRUIKSAANWIJZING Nederlands ..........................1. Gegevens van het product 1.1 Gegevens van de apparaten en modellen 1.2 Veiligheidswaarschuwingen 1.3 Specificatietabel Installatie ..............................… 2.1 Algemene informatie 2.2 Transport, behandeling, uitpakken en plaatsing 2.3 Aanwijzingen voor het gebruik en beperkingen 2.4 Beschrijving van het kentekenplaatje van de fabrikant 2.5 Montage 2.6 Aansluitingen ................................
- Pagina 7 Relevante informatie in de gebruiksaanwijzing Lees de handleiding zorgvuldig door vóór ingebruikname van het apparaat . • Deze handleiding is onderdeel van het apparaat dat u zojuist heeft aangeschaft. Bewaar de handleiding voor toekomstig gebruik. • Lees de handleiding zorgvuldig door vóór ingebruikname van het apparaat . •...
-
Pagina 8: Gegevens Van Het Product

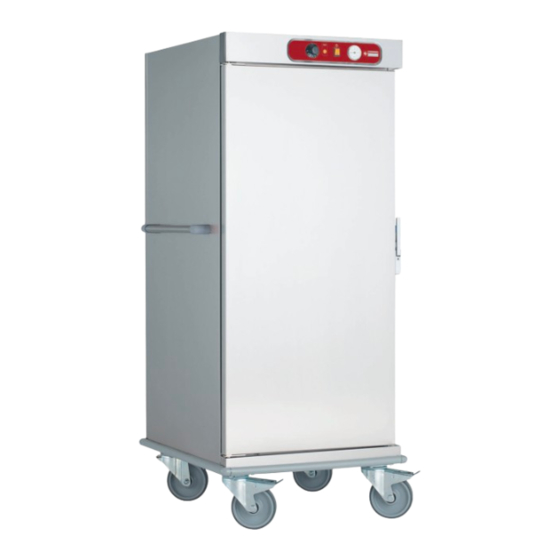

1. GEGEVENS VAN HET PRODUCT 1.1GEGEVENS VAN DE APPARATEN EN DE MODELLEN Het doel van de warmhoudwagen is het constant houden van de temperatuur van het voedsel vóór het aan de klant geserveerd wordt. De wagen is voorzien van 4 wielen die de verplaatsing mogelijk maken van de zone van de bereiding van het voedsel naar de zone van de distributie. -
Pagina 9: Installatie
De optimale externe omstandigheden voor de werking van het apparaat bevinden zichttussen de +16ºC +32ºC, wat overeenkomt met temperatuurklasse N. Als de temperatuur boven de 32ºC komt, is de juiste ventilatie van het apparaat niet gegarandeerd. Het apparaat is vervaardigd van roestvrij staal, wat het gevaar van snijwonden met zich meebrengt. - Pagina 10 • Zorg ervoor dat de lading stabiel is: • Behandel het apparaat correct en houd het zo dicht mogelijk bij de grond.
-
Pagina 11: Montage
DE FABRIKANT NEEMT GEEN ENKELE VERANTWOORDELIJKHEID VOOR PERSOONLIJK LETSEL EN SCHADE VOORTVLOEIEND UIT EEN ONJUISTE INSTALLATIE ALS GEVOLG VAN HET NIET OPVOLGEN VAN DE SPECIFICATIES VAN DE FABRIKANT. 2.3 Aanwijzingen voor het gebruik en beperkingen. Het apparaat is ontworpen voor het bewaren van voedsel bij de geschikte condities van temperatuur en vochtigheid. -
Pagina 12: Aansluitingen
2.6 Aansluitingen Afhankelijk van het model beschikt het apparaat over 2 of 3 weerstanden. Verwarmingsweerstand (1 eenheid in de XXX-10 en XXX-20 en 2 weerstanden die tegelijk werken in de XXX-40): die warmte genereert welke wordt verdeeld in de cabine door middel van een ventilator van 41W. - Pagina 13 1. Deur: dubbelwandig met geïnjecteerd ecologisch polyurethaan vrij van CFK's, met een dichtheid van 40kg/m3. 2. Wand: geïnjecteerd, waarmee de warmteverliezen worden gereduceerd en het energieverbruik van het apparaat wordt verbeterd. 3. Controlepaneel: beschikt over een thermostaat die het beheersen van de temperatuur mogelijk maakt in een bereik van 30 tot 90º.
-
Pagina 14: Parametrisering Van Het Apparaat
3.3 Parametrisering van het apparaat Verbind het apparaat aan een stroomvoorziening (230V of 120V afhankelijk van het model). De aansluiting op de aarde is verplicht. Schakel het apparaat in via de on/off schakelaar op het controlepaneel. Pas de temperatuur aan op die waarop u het voedsel wilt bewaren met behulp van de temperatuurthermostaat. Het lichtje geeft aan wanneer de weerstanden werken. - Pagina 15 enige vorm van onderhoud die noodzakelijk is. • Als de wagen wordt verplaatst over een ruw oppervlak dan wordt aanbevolen periodiek het vast zitten van de schroeven, moeren, enz. te controleren en deze vast te draaien indien nodig. Dit geldt met name voor de scharnieren, staven en de wielen.
-
Pagina 16: Oplossen Van Problemen
4.3 Wegwerpen van het apparaat. Het apparaat is vervaardigd uit roestvrij staal en de verpakking is van hout. Neem voor elk onderdeel van de machine het volgende in acht: • Zorg voor een goede recycling van het product aan het einde van de levensduur ervan. •...
