Hydraulische aansluitingen - Ketels in cascade, met externe SWW tank en evenwicht fles
Afsluiter
Vulkraan
Aftapkraan
Terugslagklep
Expansievat
Veiligheidsgroep (automatische ontluchter,
manometer, veiligheidsventiel), aangesloten
op de afvoer.
Evenwicht fles (open verdeler)

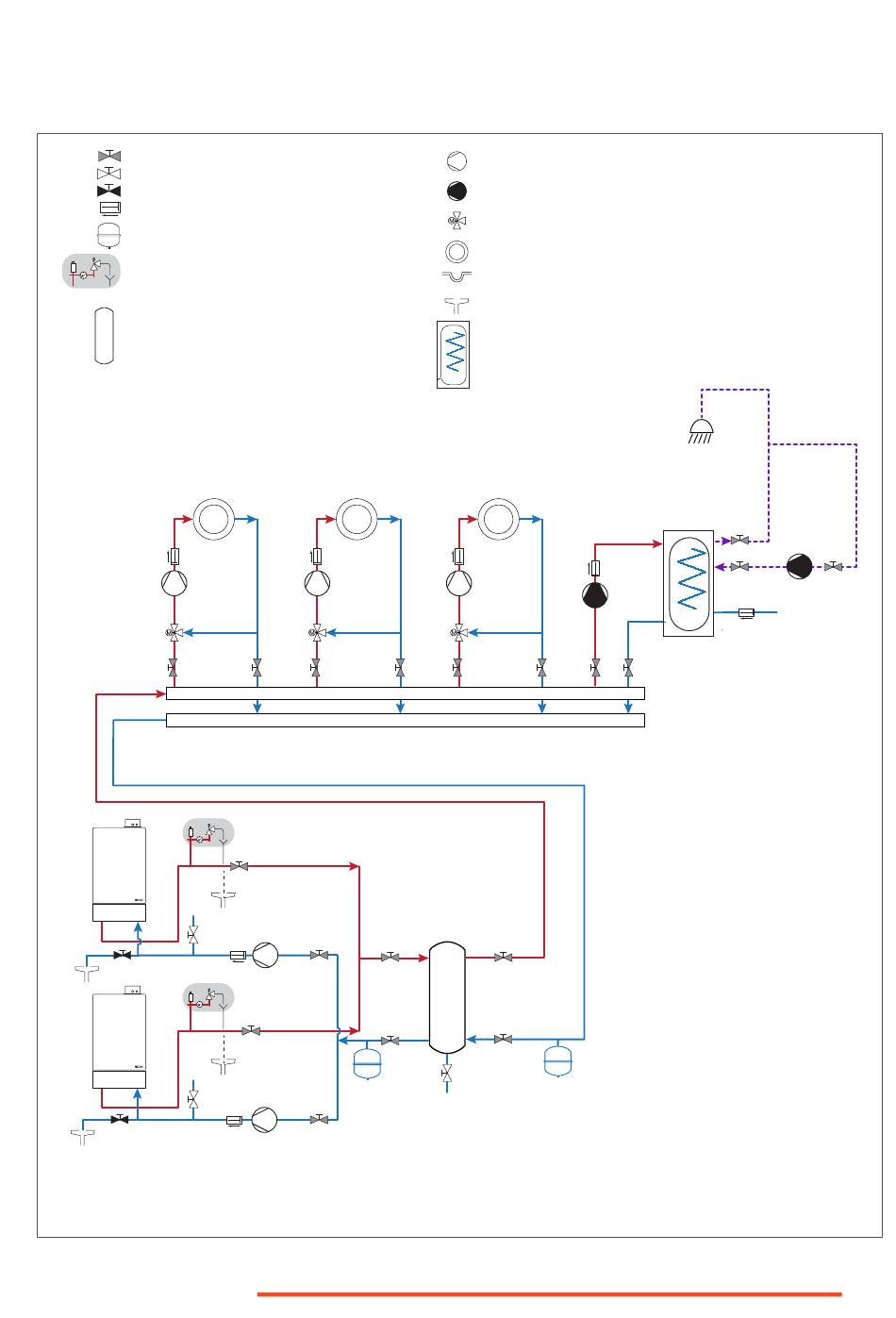

Afb. 13. Ketels in cascade, met externe Sanitair Warm Water tank en evenwicht fles
F-090533_NL • 00
I
nstallatIe van het product
Pomp verwarmingscircuit
Pomp SWW-circuit
Gemotoriseerde 3-wegklep
Verwarmingscircuit
Afvoer
Externe SWW tank
I-33
