echnische sPecificaties

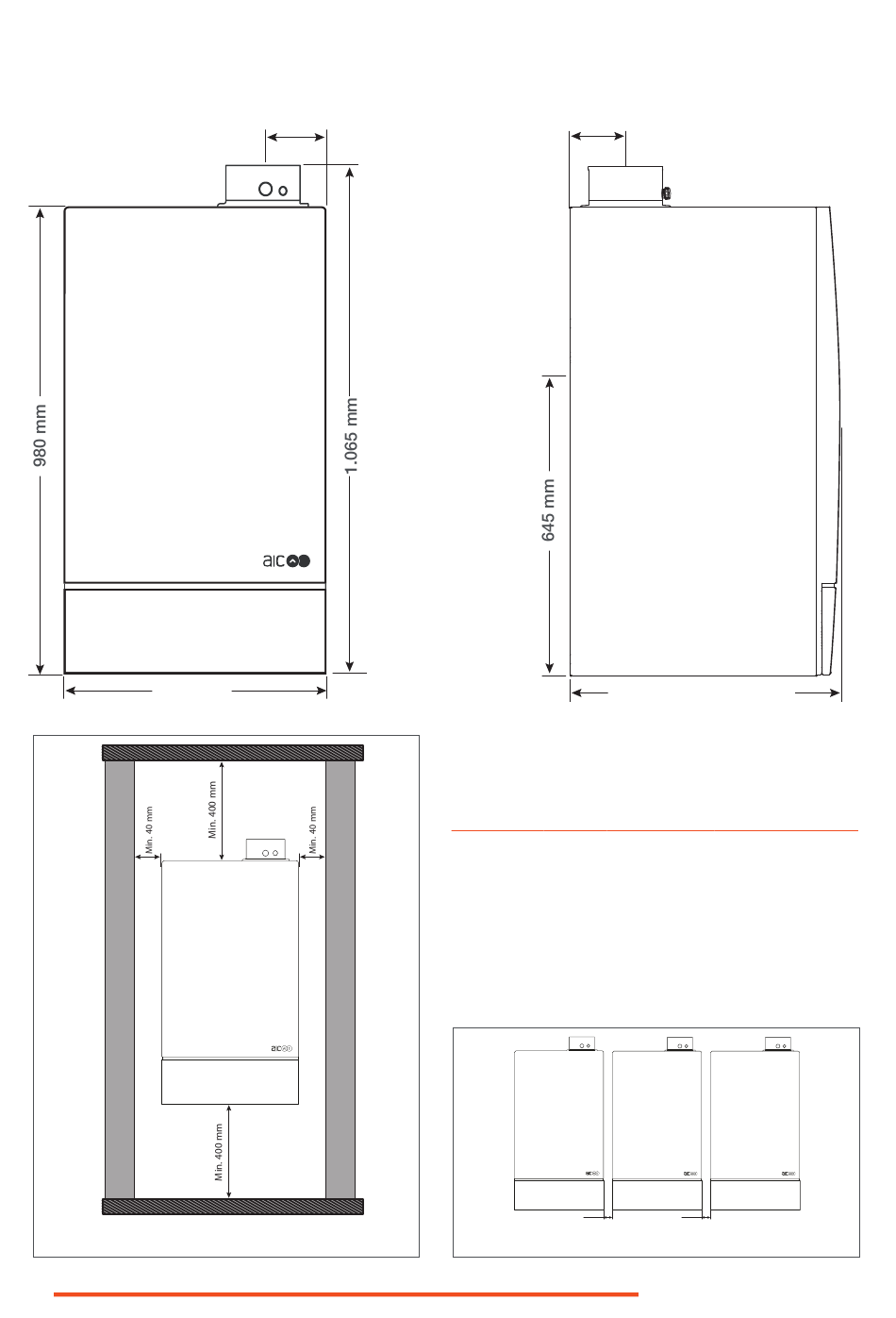

Afmetingen en minimale afstanden
550 mm
Afb. 5. Minimale afstanden voor één ketel
A-12
136 mm
Wandbeugel
locatie
511 mm (N 60 - 80 WH)
562 mm (N 100 - 115 - 120 WH)
Minimale
afstanden
bovenkant
mm
onderkant
mm
voorkant
mm
zijkanten
mm
* In een cascadeconfiguratie kunnen ketels naast elkaar worden
geïnstalleerd met een vrije tussenruimte van 40 mm.
40 mm
Afb. 6. Minimale afstanden voor ketels in cascade
115 mm
612 mm (N 150 WH)
Min.
Aanbevolen
400
1.000
400
700
700
1.000
40*
40 mm
