3.4 Werkingsprincipe
Vlambeveiligingsautomaat S4565 BF 1161

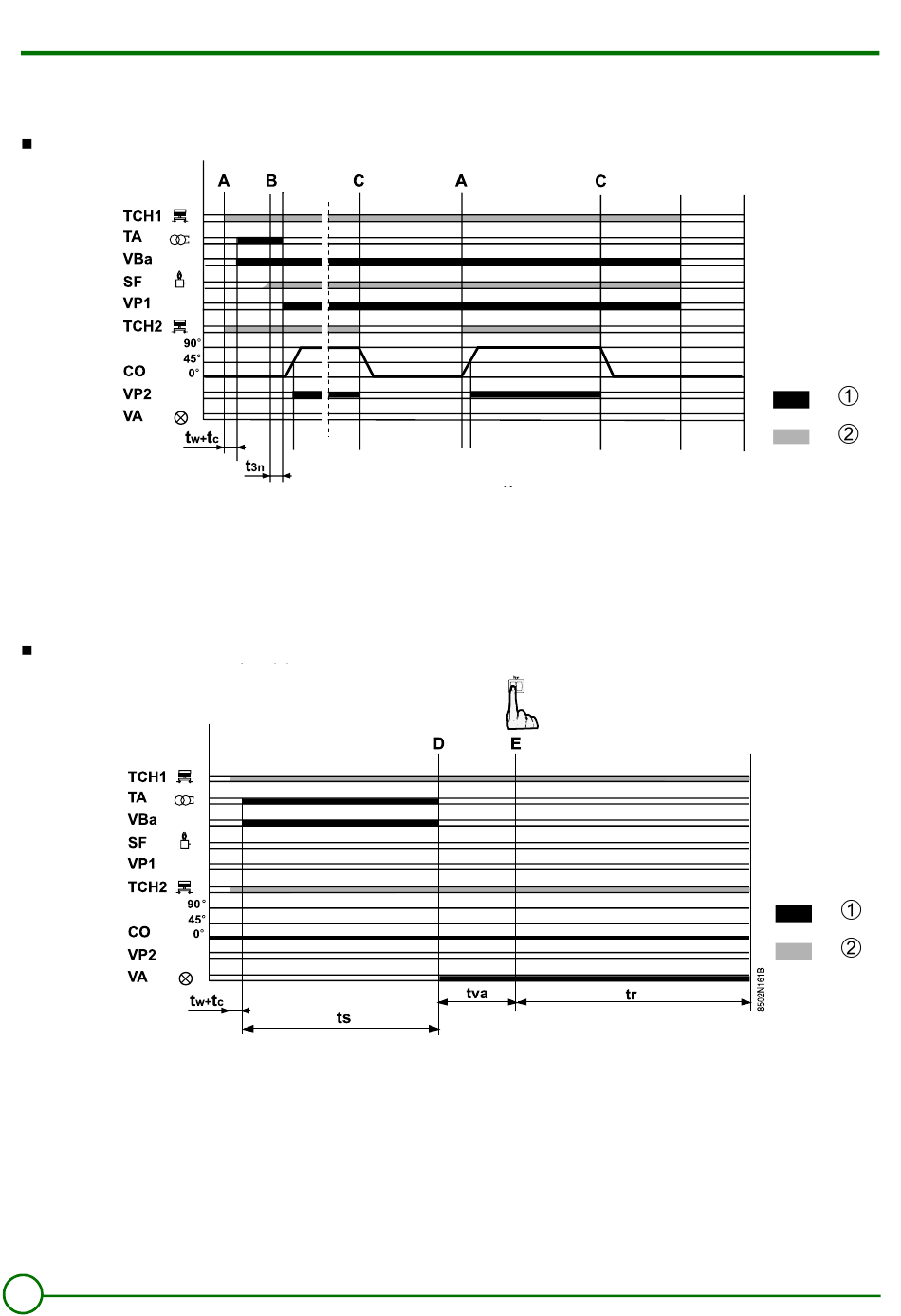

Normale werkingscyclus
Als er warmte wordt opgevraagd, sluit de ketelthermostaat TCH 1 het
contact.
De
in
de
vlambeveiligingsautomaat
ontstekingstransformator TA en de veiligheidsklep van de gasklep
(die de ontstekingsbrander voedt) staan onder spanning.
Werkingscyclus met beveiliging (start zonder vlamsignaal)
- Indien de vlam niet gedetecteerd wordt voor het einde van de
veiligheidsperiode ts, gaat de automaat in vergrendeling en gaat
de stroringslamp aan.
Druk voor het starten van de ketel op de resetknop van de
beveiligingsautomaat.
- Indien er tijdens de normale werking vlam wegval is, herhaalt de
automaat automatisch de startvolgorde.
- Indien er voor het starten een vlam is, blijft de automaat in de
stand-by stand.
10
De volgorde van de ontsteking van en het toezicht op de brander
wordt verzorgd door de beveiligingsautomaat.
Het gas afkomstig uit de ontstekingsbrander wordt aangestoken door
de ontstekingselektrode en tijdens de tijdsinterval ts verschijnt er een
minimale stroom van 0.9 µA ter hoogte van de ionisatievoeler SF en
ingebouwde
de regelklep van de gasklep (die de hoofdbrander voedt) gaat open.
Als bovendien TCH2 deze functie opvraagt, opent de klep van de 2e
brandertrap VP2.
GSR 230 N/II
14/06/07 - 94858584 - 8503-4173D
