5 - Instalação

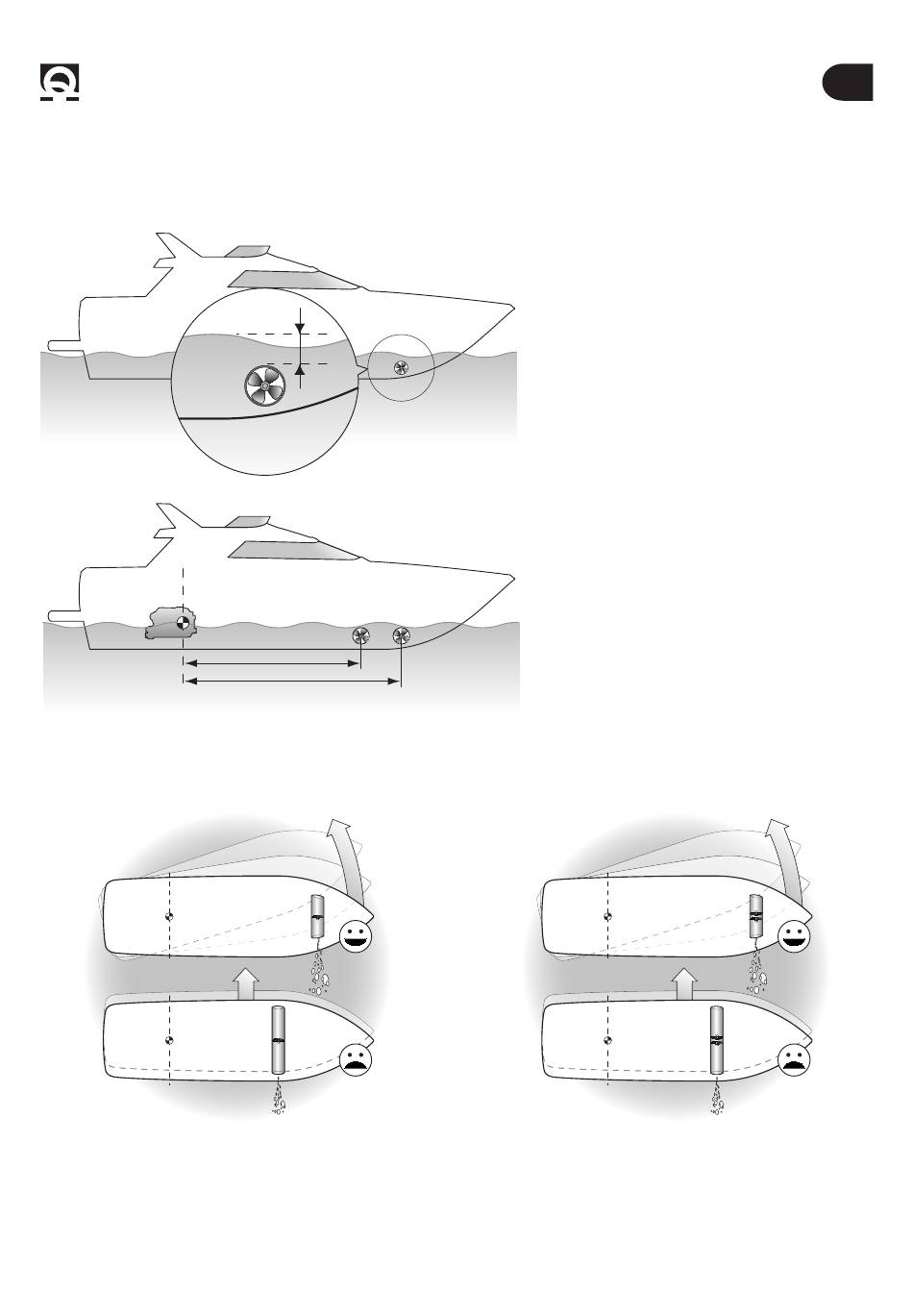

5.0 - Indicações para a instalação ideal dos túneis
MINIMO 0,75 VEZES
Ø TÚNEL
CENTRO DE GRAVIDADE
HÉLICE ÚNICA
• O aumento do comprimento do túnel aumenta o efeito das perdas de carga, diminuindo a força nominal de propulsão.
• Para limitar as perdas de carga, o comprimento aconselhado é aquele correspondente a 3-4 vezes o diâmetro do tubo; to-
lera-se uma razão de até 6 vezes o diâmetro.
8
A
B
B
L 1
L 2
MANUAL DE INSTALAÇÃO E USO BTQ SÉRIES D00 PT - SE - NL - REV003A
séries BTQ
• A posição do túnel dependerá da forma
interna e externa da proa da embarcação.
• O arranjo ótimo do túnel será mais a proa
e mais a fundo possível, mínimo 0,75 vezes o
diâmetro do túnel da linha de água.
• Para evitar fenômenos de cavitação na hélice,
será necessário posicionar o túnel o mais fundo
possível.
• O efeito de alavanca na embarcação é
proporcional ao aumento da distância (L1 e L2)
que se detecta, entre o baricentro e a posição
do túnel A e B.
F
FPara ter maior efeito alavanca, prefira a
posição B à posição A.
HÉLICE DUPLA
PT
