4.4.2.
In de Hakki Pilke 43 brandhoutprocessor wordt de kloofcilinder elektrisch bediend via sensoren A en B in
afbeelding 23. De slaglengte van de kloofcilinder kan als volgt worden aangepast:
1. Schakel de machine uit en koppel deze los van de vermogensbron.
2. Verwijder de afdekplaat van de machine zoals weergegeven in afbeelding 23.
3. Sensor A (afbeelding 23) bepaalt waar de kloofbalk stopt tijdens de opgaande beweging. Pas de
locatie van de sensor zo nodig aan. Draai de bevestigingsbout van de sensor los, verplaats de
sensor en draai de bout weer vast om de sensor te bevestigen.
4. Sensor B (afbeelding 23) bepaalt op welk punt de kloofcilinder van richting verandert tijdens de
kloofcyclus, dus hoe dicht bij de kloofbalk het kloofblad komt. Wijzig de locatie van de sensor zo
nodig volgens de instructies van punt 3 hierboven.
De lengte van de halve slag kan worden ingesteld met sensor C in figuur 23. Draai eerst de
bevestigingsbout van de sensor los, beweeg dan de sensor en draai de bout weer goed vast. Aangeraden
wordt de sensor zo af te regelen dat het houtblok nog net vast blijft zitten in het kloofmes en het
volgende houtblok het kloven voltooit.
Opmerking! De dekplaten en beschermkappen moeten na onderhoud weer worden bevestigd.
Hakki Pilke 43 Pro rev. A
De slaglengte van de kloofbeweging aanpassen

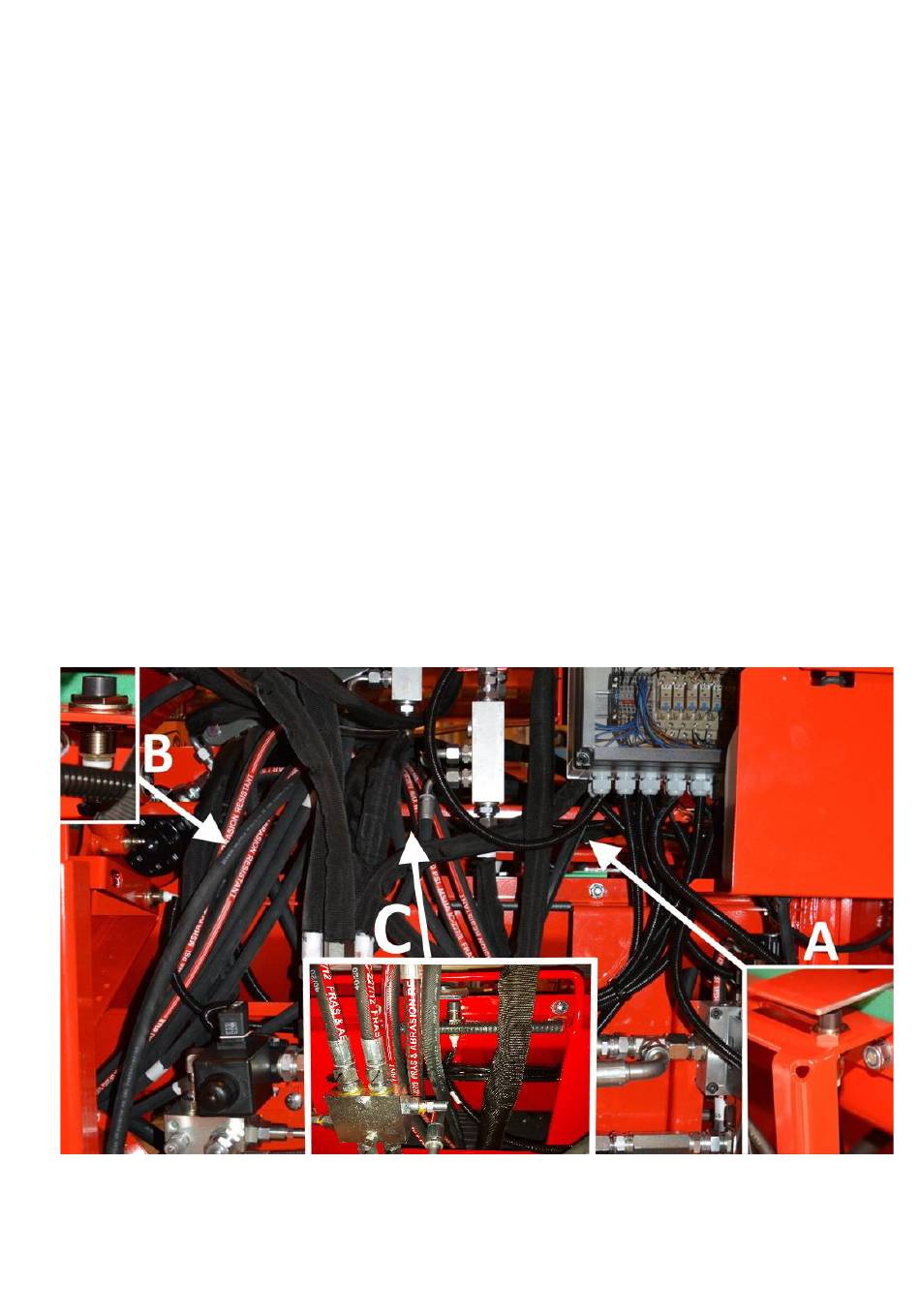

Afbeelding 23.
