Interne S0-aansluiting (AS 32) ¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢
Aan de interne S0-aansluiting van de
telefooninstallatie kunt u, zoals aan een
multipuntverbinding tot acht ISDN-terminals
aansluiten.
ISDN-terminals:
- Digitale systeemtelefoons
- ISDN-telefoons, maximaal vier ISDN-
telefoons of twee digitale
syteemtelefoons en twee ISDN-telefoons
worden door de telefooninstallatie
gevoed (van stroom voorzien)
- ISDN-PC-kaarten
- ISDN-faxtoestellen
De ISDN-terminals moeten volgens het
DSS1-protocol werken.
Wilt u meerdere ISDN-terminals aan een in-
terne S0-aansluiting aansluiten, dan moet u
een interne S0-bus met meerdere contact-
dozen installeren.
1e draadpaar: a1 rood
b1 zwart
2e draadpaar: a2 wit
b2 geel
IAE
Let bij de
installatie op de
telwijze van de
UAE-contactdozen!
IAE
Verwissel a2
niet met b2 en a1
niet met b1!
IAE
IAE

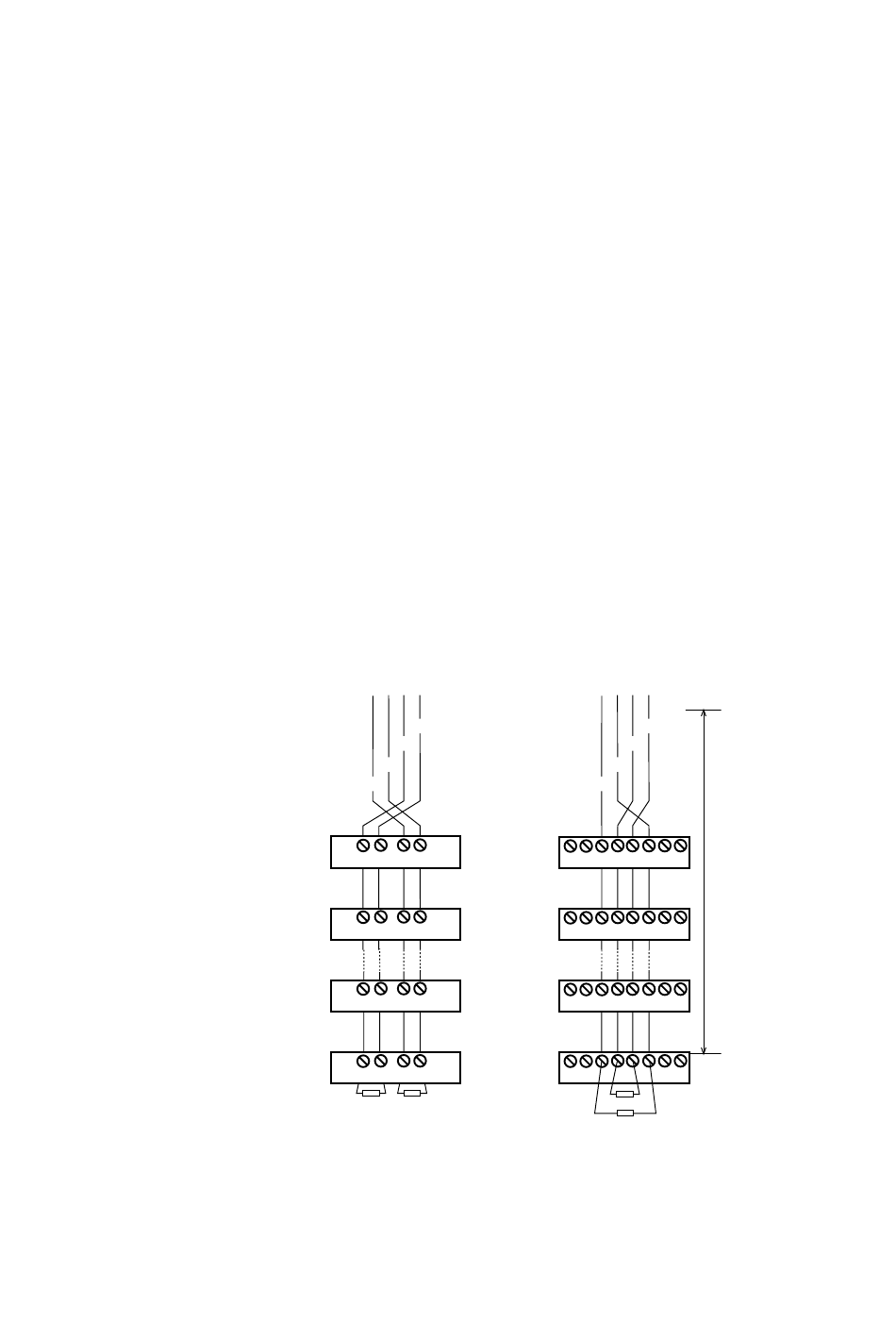

Afb. 4: Interne ISDN-bus
De interne S0-bus sluit u met een 4-polige,
insteekbare aansluitklem aan.
Om een interne S0-bus te installeren, hebt
u het volgende materiaal nodig:
- Telefoonlijn, we raden het kabeltype
I-Y(St)Y 2 x 2 x 0,6 aan
- IAE- of UAE-aansluitdozen, max. 12
- Afsluitweerstanden, 100 ohm,
belastbaarheid 0,25 watt, 2 stuks
Een interne S0-aansluiting mag 130 m lang
zijn (afstand telefooninstallatie tot de laatste
IAE/UAE-aansluitdoos).
De interne S0-bus moet u afsluiten. Verbind
de laatste IAE/UAE-aansluitdoos met de
twee afsluitweerstanden van 100 ohm (zie
afb. 4).
S
- intern
0
b1
a1
1e draadpaar: a1, b1
2e draadpaar: a2, b2
b2
a2
UAE
1a 1b 2a 2b
UAE
1a 1b 2a 2b
UAE
1a 1b 2a 2b
UAE
1a 1b 2a 2b
100 Ω 100 Ω
S
- intern
0
b1
a1
b2
a2
Afstand
max. 130 m
1
2 3 4 5 6 7 8
1
2 3 4 5 6 7 8
1
2 3 4 5 6 7 8
1
2 3 4 5 6 7 8
100 Ω
100 Ω
S0-bus
1 - 9
