Deurtelefoon (TFE) aansluiten ¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢
FE-interface volgens de specificatie 4-draads
FTZ 123 D12 voor het aansluiten van deur-
telefoons met versterkers. De telefoon-
installatie ondersteunt een deurbel.
Aansluitingen: (afb. 2 aansluiting) via
insteekbare aansluitklemmen.
- Aansluiting van een potentiaalvrije deur-
bel aan de contacten KT en +24 V.
- Aansluiting van een gelijkstroomvrij
spreekcircuit van de TFE aan de contacten
NF en GND.
- Bediening van de deuropener (T01/T02)
via de potentiaalvrije relaiscontacten R3.
Maximale contactbelasting: 30 VDC/1 A
30 VDC/1 A, 125 VAC/0,5 A
Aansluiting van een audiomodule of luidsprekerinstallatie ¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢
Een audiomodule of een luidsprekerinstallatie
kunt u aan een van de analoge poorten
aansluiten. (Af0b. 5)
De voor de aansluiting van de audiomodule
gebruikte poort moet op terminaltype
"audiomodule" geprogrammeerd worden.
Met de programmering is het relais R2 (TFE)
automatisch aan de audiomodule (TS 1-TS 2)
Telefooninstallatie
TS 2

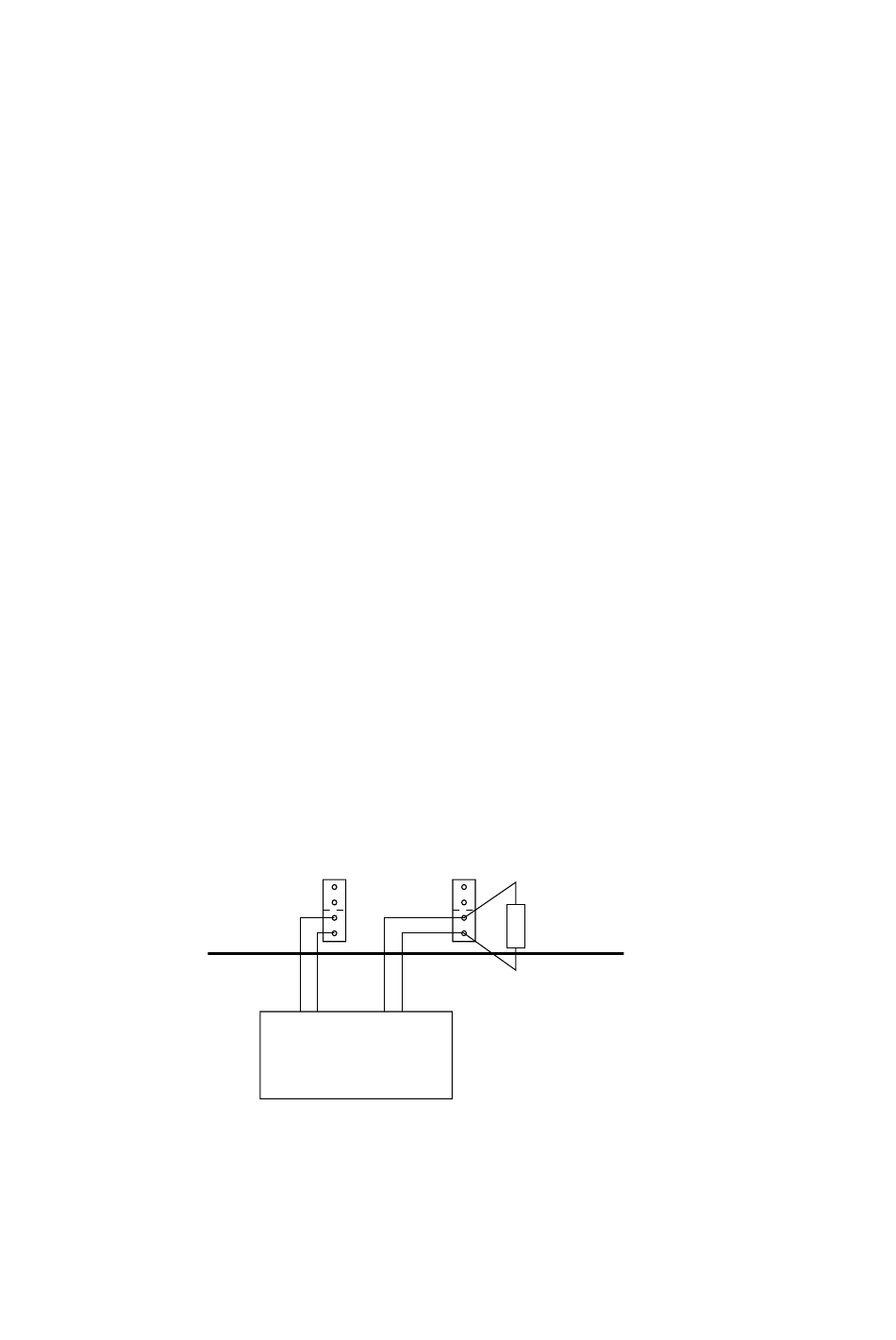

Afb. 5: Aansluiting van een audiomodule
1 - 10
De deuropener kunt u enkel na het aan-
schakelen van een externe
beltransformator via een terminal van de
telefooninstallatie bedienen.
- Bediening van de TFE (TS1/TS2 - versterker
of stroomtoevoer inschakelen) via de
potentiaalvrije relaiscontacten R4.
Maximale contactbelasting: 30 VDC/1 A
30 VDC/1 A
Als u een netlijn van de telefooninstallatie
buiten een gebouw plaatst, raden we u aan
om een externe bliksembeveiliging te
plaatsen.
toegewezen. Het relais stuurt bij een bericht
de taal-/muziekomschakeling van de
audiomodule of schakelt de versterker van
de luidsprekerinstallatie in.
Aan de a/b-aansluitingen van de
"audiomodule"-poort moet u een weer-
stand van 600 ohm/0,5 watt aansluiten.
X2
X5
Port
R11
7
R12
Port
R21
8
R22
TS 1
TFE 1
TFE 2
Audiomodule AM 20
of
luidsprekerinstallatie
b7
a 7
b8
6 00 ohm /0,5 watt
a 8
In het voorbeeld heeft
poort 8 het terminaltype
"audiomodule"
