10.6.2 Hulpvoeding (Auxiliary Power Supply) 24Vdc voor SG Series 200 – 250 - 300
PurePulse
TM
XA
PA+ / XA+
PA- / XA-
XC
PA-N / XC
F40
-
+
Adjust
DC OK
PA
N
L
PA-L / F40
PA
F40
XC
M4x10
PA-PE

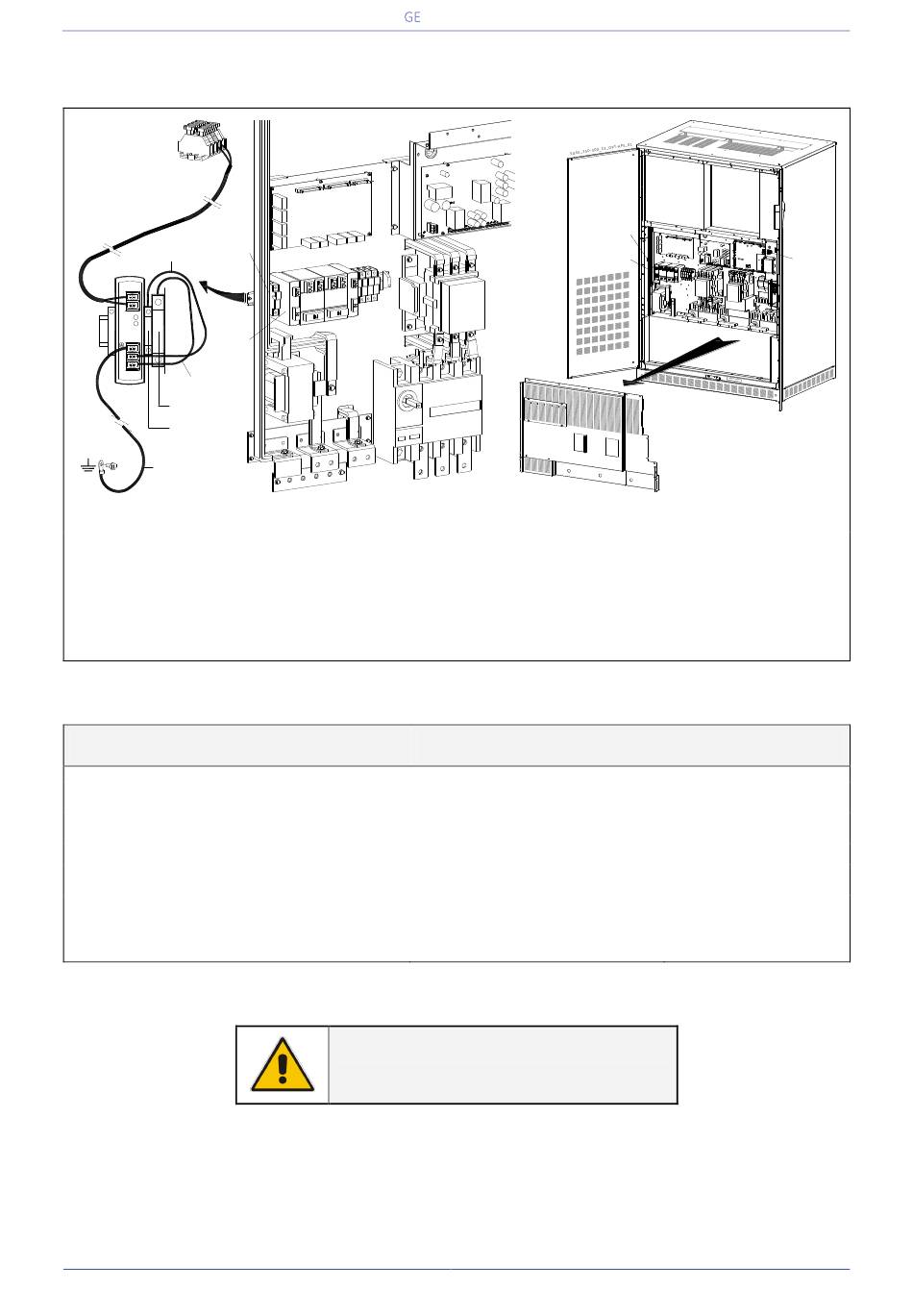

Fig. 10.6.2-1 SG Series 200 - 250 - 300 PurePulse
PA = Hulpvoeding 24Vdc
Ingang:
100-240V 1.5A 50-60Hz
Uitgang: 100-240Vdc 2.5A
Aansluiting
Kabel XA + (zwart)
Kabel XA – (grijs)
Kabel PA-L (zwart)
Kabel PA-N (grijs)
Kabel PA-PE (geel-groen)
Modifications reserved
GE_UPS_OPM_SGS_PCE_M16_M30_3NL_V040.docx
Critical Power
Q1
- Hulpvoeding (Auxiliary Power Supply – APS) 24Vdc
TM
XA + = aansluitklem + (positieve)
XA - = aansluitklem -( negatieve)
Van
PA - APS: +
PA - APS: –
PA - APS: L
PA - APS: N
PA - APS: PE
LET OP !
Zet de kabels vast met de kabelbinders.
XC
F40
PA
Q1
Q2
Q4
F40 = aansluitklem L
(fase - 230Vac)
XC = aansluitklem N (nul)
Naar
XA klemmenblok: XA +
XA klemmenblok: XA -
Aansluitklem F40: L
Aansluitklem XC: N
UPS behuizing: PE
Pagina 137/142
Handleiding SG Series 160 & 300 PurePulse
