8.3.3 Van Handmatige Bypass Q2 naar normaal bedrijf VFI
Uitgangsstatus:
Belasting gevoed via Handmatige Bypass Q2 van de
RPA Parallel Systeem.
Alle Handbediende Bypass-schakelaar Q2 van het
systeem zijn gesloten.
1. Sluit de "Q4 - Ingangsschakelaar Gelijkrichter" (Positie I) van alle units.
2. Sluit de "Q1 - UPS-Uitgangsschakelaar" (Positie I) van alle units.
De Gelijkrichters starten automatisch, knipperende LED 3 (Gelijkrichter AAN) geeft Soft-start aan.
Nadat "Q1 - UPS-Uitgangsschakelaar" van de laatste ups van het Parallel Systeem is gesloten, zal de
belasting worden gevoed door zowel Automatische Bypass als Handbediende Bypass Q2 door alle UPS
en van het Parallel Systeem.
Aan het eind van de Gelijkrichter Soft-start blijft de LED 3 (Gelijkrichter AAN) branden.
Het LCD scherm, op alle units, moet de status weergeven: "BELASTING OP AUTOMATISCHE BYPASS EN
HANDBEDIENDE BYPASS Q2".

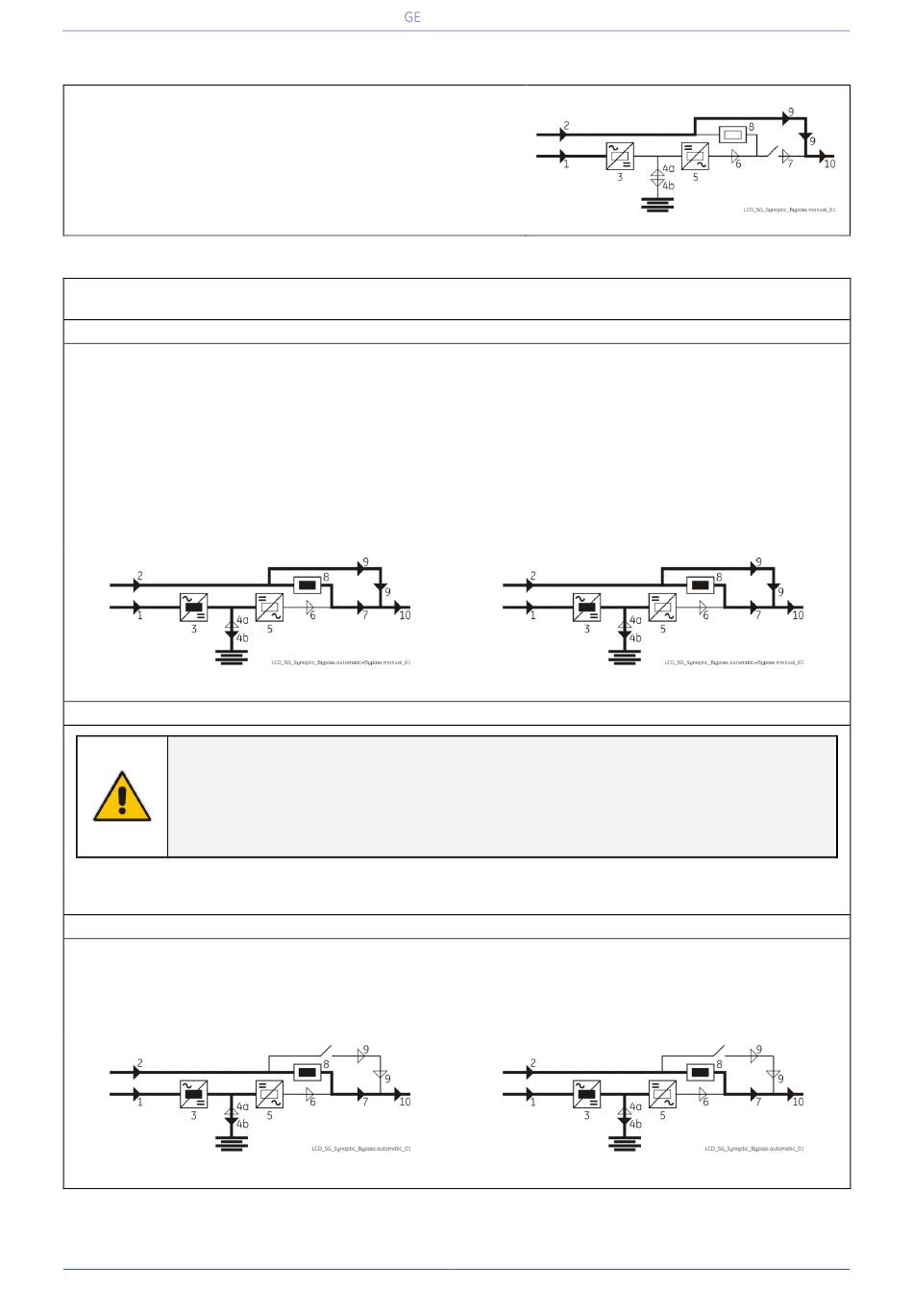

Stroomdiagram van eerste unit
LET OP !
Voer deze procedure pas uit als LED 3 (Gelijkrichter AAN) en LED 4b (Batterij wordt
geladen) branden.
Deze LEDs geven aan dat de gelijkspanning in de DC-link de bufferwaarde heeft
bereikt (bijvoorbeeld 409Vdc – zie scherm METING / BATTERIJ)!
3. Verbind de batterijen met alle units door de externe batterijschakelaars of zekeringen te
sluiten en sluit vervolgens, indien aanwezig, de "Q3 - Externe Batterijschakelaar" (optioneel).
4. Open de "Q2 - Handbediende Bypass-Schakelaar" (Positie O) van alle units.
De Belasting wordt nu alleen gevoed via de Automatische Bypass.
Het LCD scherm, op alle units, moet de status weergeven: "BELASTING OP AUTOMATISCHE BYPASS".
Stroomdiagram van eerste unit
Modifications reserved
GE_UPS_OPM_SGS_PCE_M16_M30_3NL_V040.docx
Critical Power
Stroomdiagram van de andere units
Stroomdiagram van de andere units
Vervolg
Pagina 110/142
Handleiding SG Series 160 & 300 PurePulse
►
™
