8.3
PROCEDURES VOOR SG Series 160 - 300 PurePulse

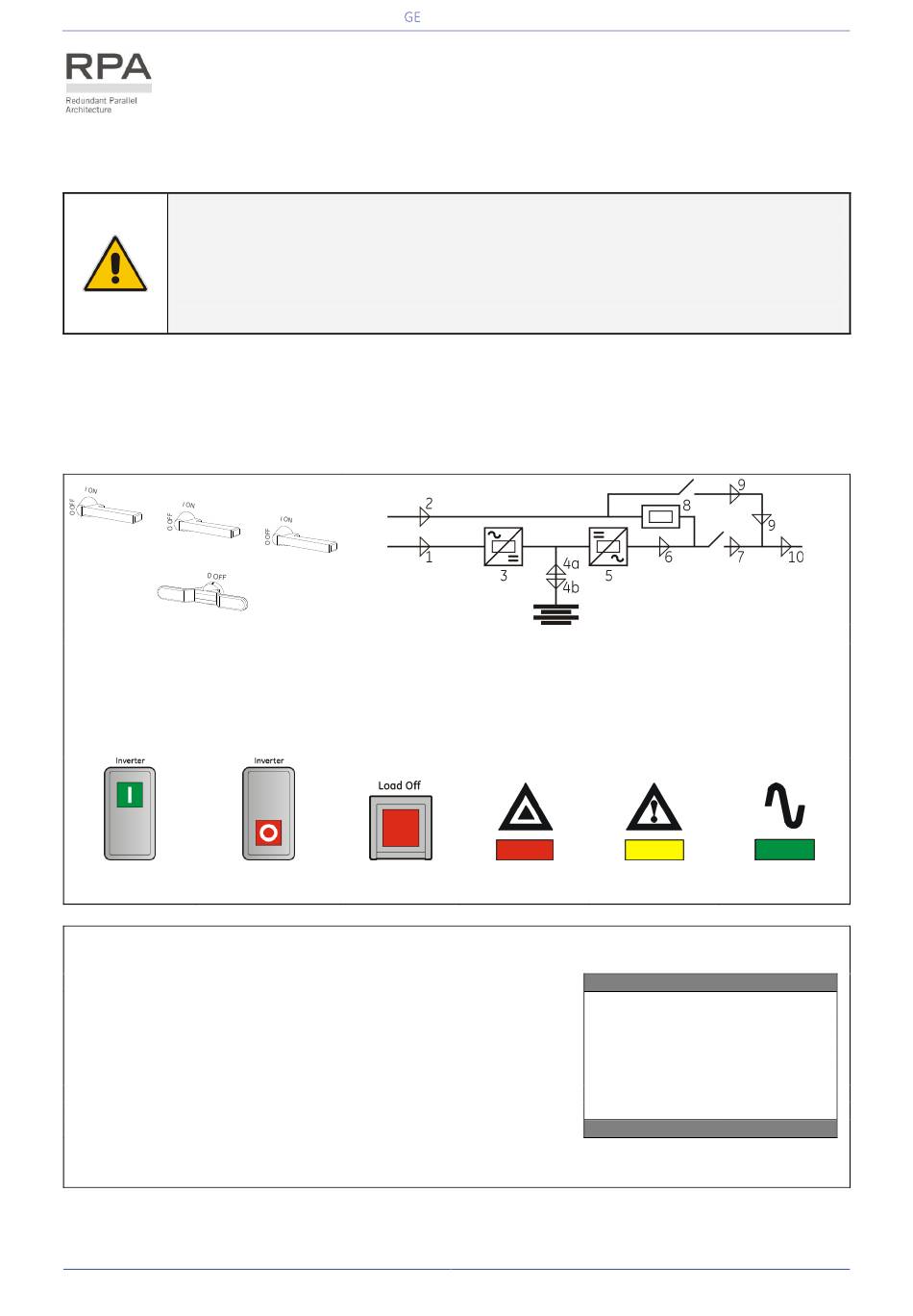

8.3.1 Starten van SG Series 160 - 300 PurePulse
WAARSCHUWING !
Alvorens u het UPS-systeem inschakelt, dient u ervoor te zorgen dat de externe
isolatoren (wissel- en gelijkspanning) zijn uitgeschakeld en niet onbedoeld kunnen
worden ingeschakeld.
Zorg ervoor dat de uitgangsbelastingsverdeling kan worden gevoed en dat alle
uitgangsisolatoren geopend zijn.
Open de deur aan de voorzijde, op alle units, en controleer of:
Alle aansluitingen op de I/O-klemmen of aansluitrails van de UPS correct zijn uitgevoerd.
De veiligheidsschermen goed zijn bevestigd.
De schakelaars Q1, Q2, Q3 (optioneel) en Q4 uit staan (Positie O) en de externe Batterijschakelaar of
-zekeringen open zijn (Positie O).
Q1
Q2
Q3
Q1
UPS-Uitgangsschakelaar
Q2
Handbediende Bypass-Schakelaar
Q3
Externe Batterijschakelaar (optioneel)
Q4
Ingangsschakelaar Gelijkrichter
Schakelaar
Schakelaar
Omvormer AAN
Omvormer UIT
1. Schakel, op alle units, de netspanning in vanaf de ingangsverdeling (zowel de gelijkrichter als
de bypass, indien deze gescheiden zijn).
De UPS voert een ZELFTEST uit.
Indien de tests succesvol zijn afgesloten verschijnt "ALGEHELE
TEST RESULTATEN - OK".
Inbedrijfsstelling kan niet worden voortgezet indien een of meer
testresultaten negatief zijn.
Neem in dit geval contact op met uw Service Centrum.
De elektronische voeding wordt nu ingeschakeld, LED Alarm
knippert en de zoemer klinkt.
LED 1 (netspanningsgelijkrichter OK) en LED 2 (netvoedingsbypass OK) moeten UIT zijn.
Druk op "MUTE" om alarm en zoemer te resetten. LED Alarm moet branden.
Modifications reserved
GE_UPS_OPM_SGS_PCE_M16_M30_3NL_V040.docx
Critical Power
Q4
LED 1
Netspanningsgelijkrichter OK
LED 2
Netvoedingsbypass OK
LED 3
Gelijkrichter AAN
LED 4a Batterij wordt ontladen
LED 4b Batterij wordt geladen
LED 5
Omvormer beschikbaar
Schakelaar
Load Off
PARALLEL SYSTEEM
TM
Parallel Systeem
TM
LED‟s in synoptisch schema
LED 6
LED 7
LED 8
LED 9
LED 10 Belasting op UPS
LED
LED
Stop Operation
Alarmen
ALGEHELE TEST RESULTATEN
Test1 OK
Test2 OK
Test3 OK
Test4 OK
Test5 OK
Test6 OK
Handleiding SG Series 160 & 300 PurePulse
Omvormer AAN
Q1 gesloten
Automatische bypass AAN
Handbediende Bypass Q2 AAN
LED
Operation
Test7 OK
Test8 OK
Test9 OK
Test10 OK
Test11 OK
Vervolg ►
