Installatie
Aansluitingen verwarmde slang
1. Maak het rechtse draaduiteinde van de luchtslang
(AA) vast aan de luchtregelaar van het pistool (T).
2. Maak het linkse draaduiteinde van de luchtslang
vast aan de flexibele luchtslang (L).
3. Maak het andere uiteinde van de flexibele
luchtslang (L) vast aan de luchtinlaat aan de
onderkant van het pistool.
4. Maak de pistoolwartel (J) vast aan de vloeistofinlaat
van het pistool.
T
AA
F

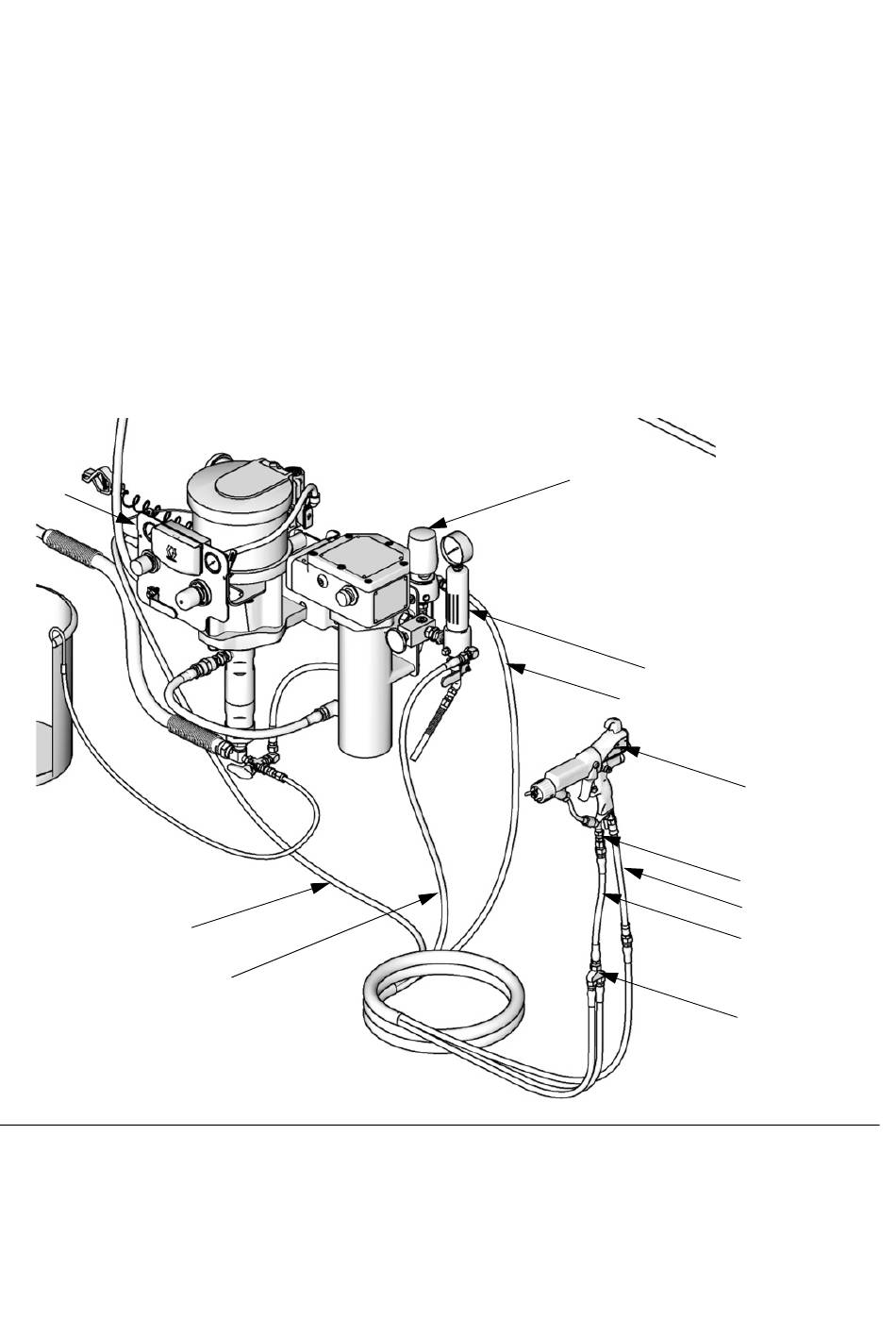

. 5. Slanginstelling
IG
20
Z
5. Maak een uiteinde van de flexibele vloeistofslang
(K) vast aan de pistoolwartel en het andere uiteinde
aan het spruitstuk (68).
6. Maak een blauwe vloeistofslang vast aan het
spruitstuk (68) en aan de tegendrukregelaar (84).
7. Maak de andere blauwe vloeistofslang vast aan het
spruitstuk (68) en aan de filteruitlaat (6).
8. Breng de lenskappen aan op beide
regelaarmeterlenzen.
9. Controleer dat de fittingen van de aanzuigslang en
de fittingen van de afvoerslang dicht zijn.
84
6
Z
H
J
L
K
68
ti13167c
313684P
