Reparatie
Balg en kamer opnieuw monteren
1. Schuif de balgbus (6) en de nieuwe balg (7) op
de drijfstang (14).
2. Installeer de nieuwe o-ringen (4 en 5) in de
klembus. Vet de klembus (3) in, installeer hem
op het uiteinde van de balg en klik hem vast.
3. Plaats O-ring (12) van de balg losjes om de balg (7).
Duw de drijfstang (14), met volledig geassembleerde
balg (7), in de balgkamer (1). Draai de drijfstang
handvast.
4. Houd de zeskantmoer op de drijfstang (14) en
gebruik een momentsleutel om de zuiger (45) te
draaien. Draai aan tot 100 tot 117 N•m (74 tot
86 ft-lb).
5. Zorg dat de O-ring (12) is tegen de bovenkant van
de balg ligt. Duw de drijfstang (14) en balg (7) stevig
in de balgkamer (1).
6. Plaats de bovenste dop (8) op de drijfstang (14).
Niet vastdraaien.
7. Bij vervanging van de overloopkamer: bestel set
24E298. (Zie pagina 25.) Installeer de nieuwe
D-vormige afdichting (106) op de drijfstang (14).
1
Vet aanbrengen.
2
Breng draadsmeermiddel aan.
3
Draai aan tot 11 tot 14 N•m (100 tot 120 in-lb).
4
Draai aan tot 73 tot 89 N•m (54 tot 66 ft-lb).
5
Draai aan tot 100 tot 117 N•m
(74 tot 86 ft-lb).
9
10
3
A

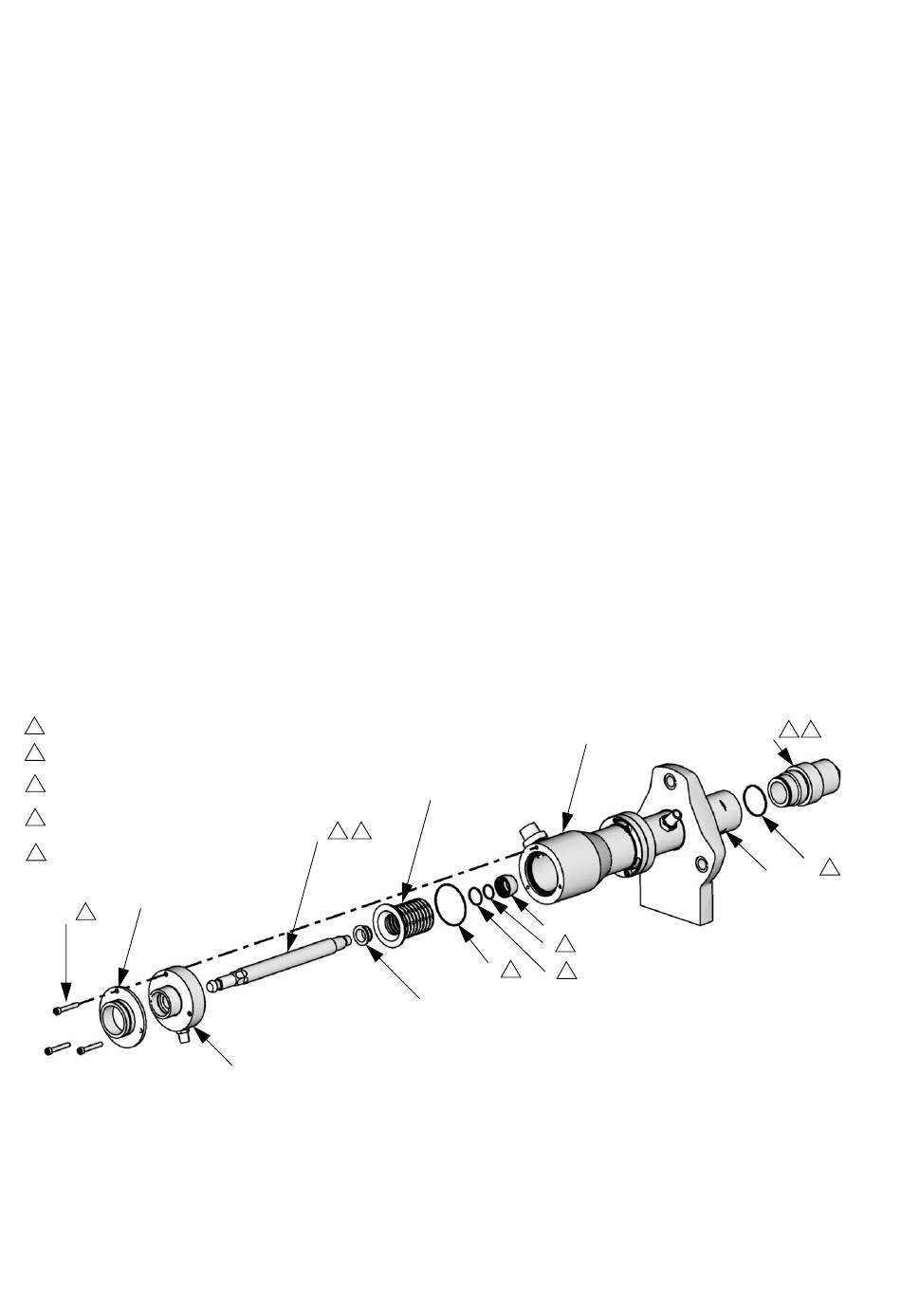

. 6. Vervang de balg.
FB
12
14
2
5
8
Houd de drijfstang vast met een 19 mm (3/4 inch)
sleutel. Installeer en draai de borgmoer (105) vast.
Draai aan tot 11 tot 14 N•m (100 tot 120 in-lb). Draai
niet te vast.
8. Installeer een nieuwe O-ring op de voetdop (41).
Vet de voetdop (42) in en installeer hem. Draai aan
tot 73 tot 89 N•m (54 tot 66 ft-lb).
9. Druk de motoras omhoog. Schuif de wartelmoer
(55) erop. Monteer de koppelingskragen (56).
10. Houd de drijfstang vast met een 19 mm (3/4 inch)
sleutel. Plaats en draai de wartelmoer aan. Draai
aan tot 138 tot 146 N•m (75 tot 80 ft-lb).
11. Bij vervanging van de overloopkamer: Plaats
de O-ring (102) in het deksel (101). Draai de nieuwe
fles (103) met deksel (101) bevestigd aan de
fitting (104).
12. Draai drijfstang (14) om de gaten in de bovenste
dop (8) uit te lijnen met gaten op de balgkamer (1),
zodat het D-vlak in de dop naar de voorzijde van de
pomp is gericht. Plaats de bovenste dop (8) en de
afstandsbus van de schildmontage (9) terug. Draai
de schroeven (10) aan tot 11 tot -14 N•m (100 tot
120 in-lb).
1
7
3
4
1
12
5
1
1
6
42
2
4
41
1
45
ti14533a
3A1609L
