Vervang de balg
Demonteer de balg en de kamer
KENNISGEVING
Om schade aan de bovenste dop en de D-vormige
afdichting te voorkomen, past u nooit koppel toe op
de drijfstang.
1. Volg alle stappen onder Voorbereiding op
pagina 10.
2. Gebruik een inbussleutel van 5 mm om de drie
schroeven (10) te verwijderen en verwijder
vervolgens de afstandsbus van de schildmontage
(9) en de bovenste dop (8). Verwijder de O-ring (12)
van de balgkamer en werp hem weg.
3. Laat de overloopkamer op de bovenste dop zitten,
tenzij deze moet worden vervangen.

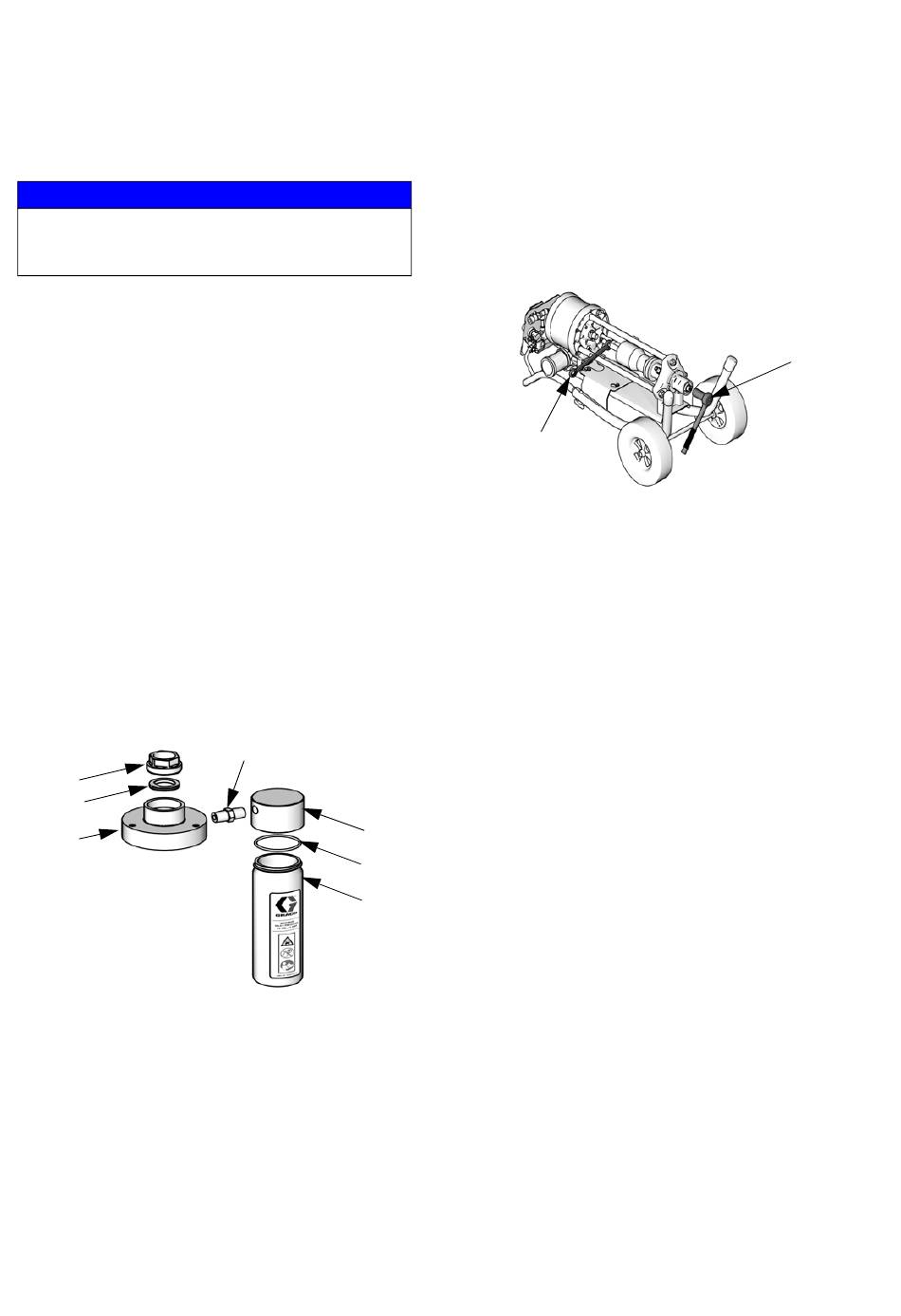

4. Bij vervanging van de overloopkamer: draai de
fles (103) los indien deze nog niet is verwijderd en
verwijder vervolgens het deksel (101) uit de fitting
(104). Werp beker en deksel weg. Gebruik een
dopsleutel om de borgmoer (105) uit de bovenste
dop te verwijderen (8). Verwijder de D-vormige
afdichting en werp hem weg (106). Laat de fitting
(104) op de bovenste dop (8) zitten, tenzij deze
moet worden vervangen.
105
106
8
A
. 4. Overloopkamer
FB
3A1609L
104
101
102
103
ti15254a
5. Gebruik een dopsleutel om de voetdop (42) te
verwijderen. Verwijder de O-ring en werp hem
weg (41).
6. Houd de zeskantmoer op de drijfstang (14) met
behulp van een sleutel van 19 mm (3/4 inch). Houd
hem tegen de trekstang of bank zodat hij niet kan
draaien. Gebruik een dopsleutel om de zuiger/stang
los te maken.
vasthouden
A
. 5. Houd de drijfstang stabiel.
FB
7. Zie A
. 6. Trek de drijfstang (14) en balg (7) uit de
FB
bovenkant van de balgkamer (1). Laat de
balgkamer (1) bevestigd aan de pakkingmoer.
8. Verwijder de balgbus (6) en de beschadigde balg (7).
9. Verwijder de klembus (3). Verwijder de O-ringen
(4, 5) en werp ze weg.
Reparatie
draaien
ti15252a
11
