Onderhoud
Koppelinstructies
OPMERKING: de bevestigingen van het
vloeistofdeksel en het membraan zijn voorzien
van een schroefdraad-kleefmiddelpatch dat
op de schroefdraad werd aangebracht. Als
de patch extreem versleten is, kunnen de
schroeven tijdens de werking loskomen.
Vervang de schroeven door nieuwe schroeven
of breng middelsterke (blauw) Loctite of een
soortgelijk middel aan op de schroefdraad.
Als de bevestigingen van de vloeistofdeksels
en membranen losser zijn geworden, is het
belangrijk om deze aan te draaien waarbij de
volgende procedure wordt gevolgd om een
betere afdichting te realiseren.
OPMERKING: voordat de spruitstukken
worden aangedraaid, dient eerst het
aanhaalmoment van de vloeistofdeksels
bereikt te zijn.
Draai alle vloeistofdekselschroeven met
enkele slagen iets aan. Draai vervolgens
elke schroef vast totdat de kop contact
maakt met het deksel. Draai vervolgens elke
schroef een halve draai of minder met een
kruislings patroon tot het gespecificeerde
aandraaimoment wordt bereikt. Herhaal dit
voor de spruitstukken.
Bevestigingen voor vloeistofdeksel en
spruitstukken:
10,2 N•m (90 in-lb)
De bevestigingen voor de luchtventielen (V)
nogmaals aandraaien in een kruislings patroon
tot het gespecificeerde aandraaimoment wordt
bereikt.
Plastic middenstukken: 6,2 N•m (55 in-lb)
Metalen middenstukken: 9,0 N•m (80 in-lb)
18
A

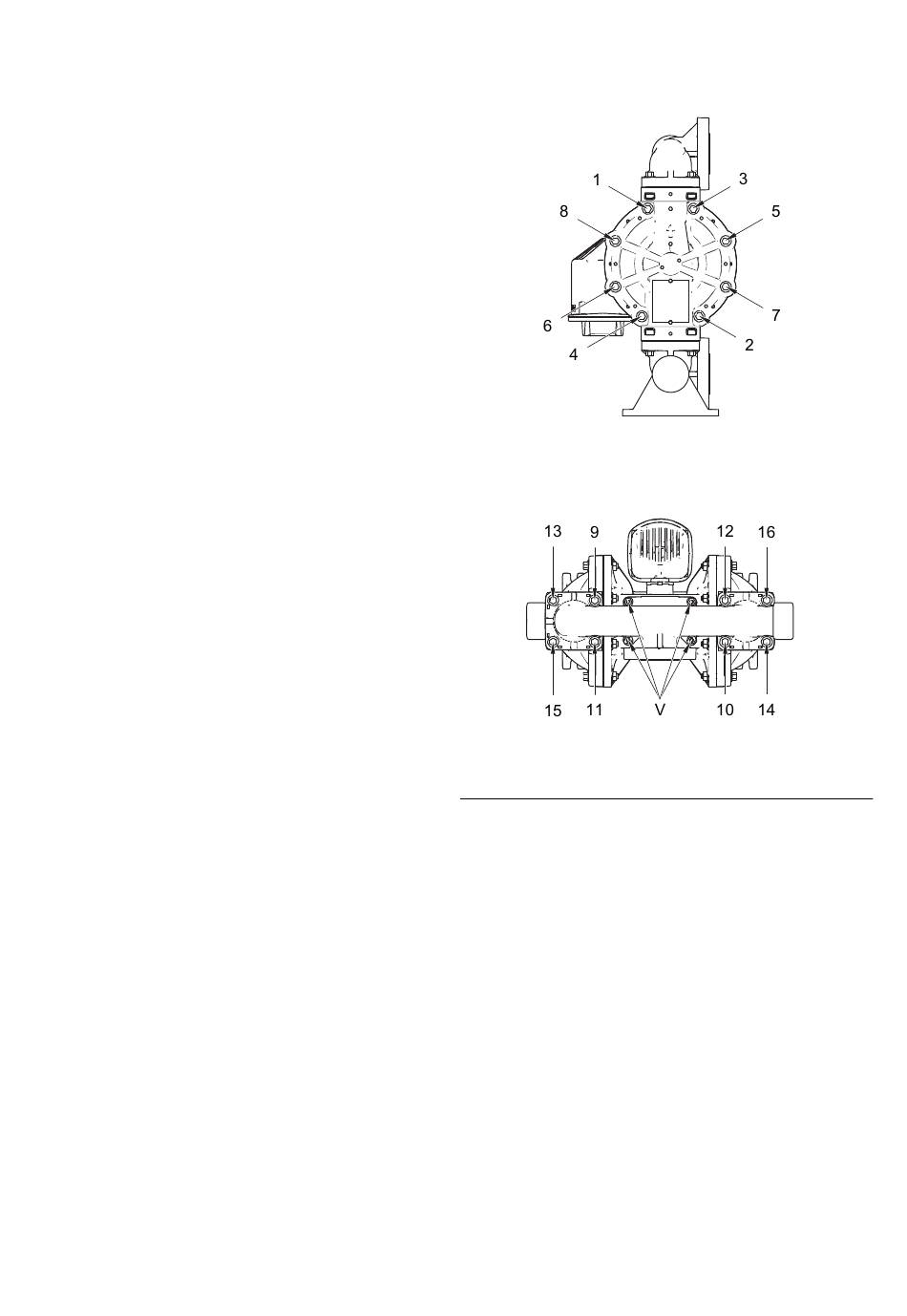

. 7. Aandraaivolgorde
FB
ti18448a
ti18449a
3A0552V
