AFSTELLING

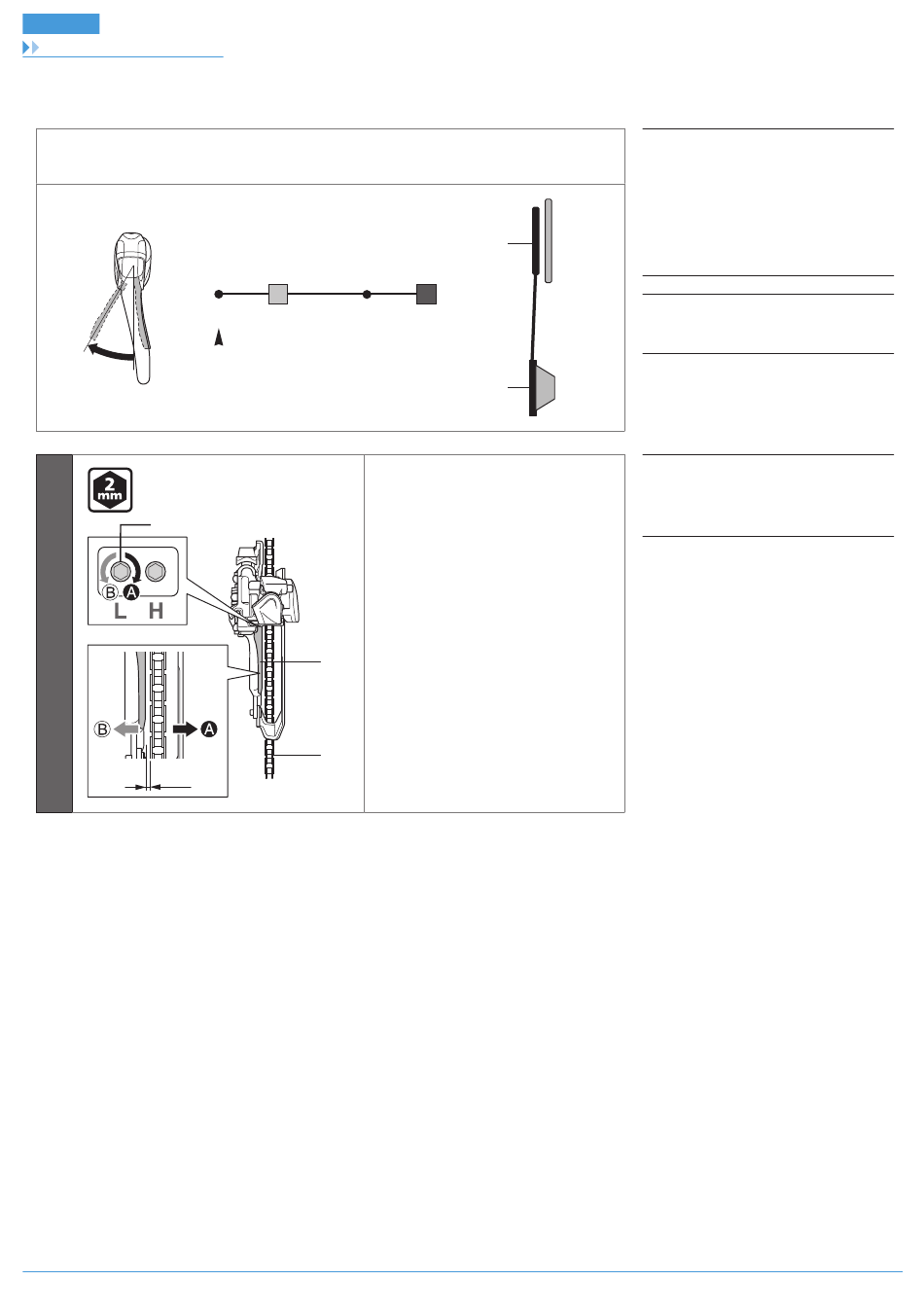

Afstelling van de laagste versnelling
„ Afstelling van de laagste versnelling
De tandkrans waar de hendel los komt van de laagste versnellingspositie (w) naar de L-trimpositie
(v) is de afstelpositie voor de laagste versnelling.
(C)
(z)
(w)
(v)
(x)
(z)
Stel de stelbout voor de laagste versnelling
zo af, dat de speling tussen het bescher-
mingsplaatje van de kettinggeleider en
de ketting 0 - 0,5 mm is.
(A)
(A)
(B)
(B)
(A)
(y)
(B)
(z)
0 - 0,5 mm
20
(v)
L-trim
(w)
Laag
(x)
T-trim
(y)
Hoogste
(z)
Positie laagste versnelling
(A)
Kleinste kettingblad
(B)
Grootste tandkrans
(A)
Beschermingsplaatje (van hars)
(B)
Ketting
(C)
Stelbout laagste versnelling
