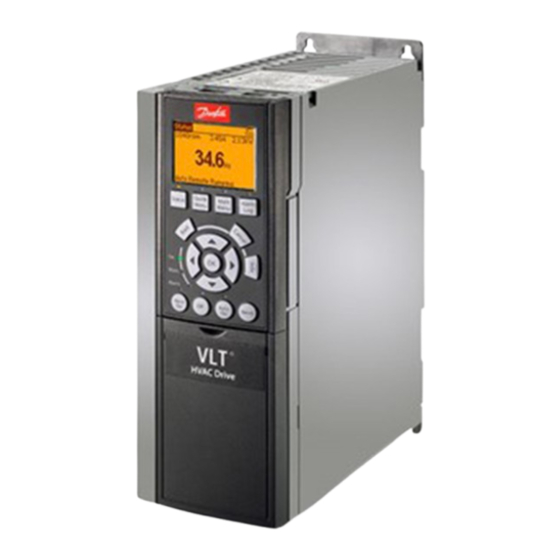

Danfoss VLT HVAC FC 102 Series Gebruikershandleiding
Verberg thumbnails
Zie ook voor VLT HVAC FC 102 Series:
- Programmeerhandleiding (269 pagina's) ,
- Handleiding (260 pagina's) ,
- Beknopte gids (206 pagina's)
Gerelateerde Handleidingen voor Danfoss VLT HVAC FC 102 Series
Samenvatting van Inhoud voor Danfoss VLT HVAC FC 102 Series
- Pagina 1 28-7-2022 Versie 22.05A Danfoss VLT HVAC FC 102 Versie 22.05A Pagina 1 van 22 Van der Ende Groep · Aartsdijkweg 23, 2676 LE Maasdijk +31 (0)174 515 050 · info@vanderendegroep.nl · www.vanderendegroep.nl ® HVAC FC 102...
-
Pagina 2: Inhoudsopgave
Inhoudsopgave Inhoudsopgave ..........................2 Voorwoord ............................ 3 1 Veiligheid ........................... 4 2 Bekabeling en display ......................... 6 2.1 Kabeldiameter en zekeringen ....................6 2.2 Afgeschermde kabels ......................6 2.3 Toetsen omschrijving......................7 3 Parameters ..........................8 3.1 Het bekijken en wijzigen van een parameter ................. 8 3.1.1 Multimonitor menu aanpassen .................. -
Pagina 3: Voorwoord
Het cursusboek is ook bedoeld als handige, verkorte handleiding voor het in bedrijfstellen van de Danfoss HVAC FC. Ook worden een paar voorbeeld applicaties in dit boek vermeld. Wij wijzen er daarom nadrukkelijk op om altijd de, bij de regelaar verstrekte, originele handleidingen aandachtig te lezen. -
Pagina 4: Veiligheid
De besturingseenheid is potentiaalvrij. De Danfoss FC 102 heeft een lekstroom van 3,5 mA van AC volgens EN61800-5-1. Als de frequentieomvormer een onderdeel van een machine is, dan is de machinefabrikant verantwoordelijk voor de plaatsing van een machinehoofdschakelaar (EN 60204-1). - Pagina 5 Het niet volgen van deze procedure kan een beschadigd product tot gevolg hebben. Veiligheidsinstructies Aarding en aardfoutbeveiliging De Danfoss FC 102 frequentieomvormer dient altijd geaard te worden op de aardaansluitklem Pagina 5 van 22 Van der Ende Groep · Aartsdijkweg 23, 2676 LE Maasdijk +31 (0)174 515 050 ·...
-
Pagina 6: Bekabeling En Display
2 Bekabeling en display 2.1 Kabeldiameter en zekeringen Voor meer informatie over de kabeldiameters en zekeringen raadpleeg hoofdstuk 7 van de design guide. 2.2 Afgeschermde kabels De kabels van de stuursignalen en van de motor dienen te zijn afgeschermd om te voldoen aan radiostoringsvoorschriften, overeenkomstig IEC 61800-3 categorie C2/C3 en EMC- specificaties. -
Pagina 7: Toetsen Omschrijving
2.3 Toetsen omschrijving Pos. Toets Functie Status Geeft de bedrijfsgegevens weer. Quick Menu Geeft toegang tot de parameters voor het programmeren van de eerste setup. Main Menu Biedt toegang tot alle programmeerbare parameters. Alarm Log Toont een overzicht van de actieve waarschuwingen, de laatste 10 alarmen en de onderhoudslog. -
Pagina 8: Parameters
3 Parameters 3.1 Het bekijken en wijzigen van een parameter Als voorbeeld willen we de minimale frequentie (P 4-12) bekijken en wijzigen. Druk op de toets Main Menu , selecteer “Limits / Warnings” en druk op OK . Selecteer (14) menu “4-1 Motor limits”... -
Pagina 9: Instelling Parametergroep
3.2 Instelling parametergroep In deze parametergroep zijn de volgende menu’s aanwezig: Pagina 9 van 22 Van der Ende Groep · Aartsdijkweg 23, 2676 LE Maasdijk +31 (0)174 515 050 · info@vanderendegroep.nl · www.vanderendegroep.nl ® HVAC FC 102... -
Pagina 10: Parametersetting Opslaan En Laden + Fabrieksinstelling
3.3 Parametersetting opslaan en laden + fabrieksinstelling Voor het kopiëren en laden van parameters, met behulp van het display (LCP), voer onderstaande stappen uit. Zet parameter 0-50 op (1) OK (alles kopiëren naar LCP) Zet parameter 0-50 op (2) OK (alles laden van LCP) Voor het terugzetten naar fabrieksinstellingen voer onderstaande stappen uit. -
Pagina 11: Alarmen En Waarschuwingen
3.4 Alarmen en waarschuwingen In menu Alarm Log (keypad “9”) worden actieve fouten en fouthistorie weergegeven. 3.4.1 Alarmomschrijving (error’s) Code Alarm Code Alarm Overtemperatuur thermistor AMA motor te klein Koppelbegrenzing AMA parameters buiten bereik Overstroom AMA onderbroken door gebruiker Aardfout AMA time-out Incompatibele hardware AMA interne fout... -
Pagina 12: Monitoring Waarden
3.5 Monitoring waarden Onderstaand overzicht bevat de meest voorkomende instellingen voor de monitoring velden, overige instellingen zijn terug te vinden in hoofdstuk 3.2.3 van de programmeer handleiding. Code Optie Functie Geen Geen displaywaarde geselecteerd Uitlezing datum en tijd 1501 Aantal draaiuren Geeft het aantal uren weer dat de motor in bedrijf is geweest. -
Pagina 13: Mct10
4 MCT10 In MCT10 kunt u via uw PC de parameters wijzigen en bekijken. Pagina 13 van 22 Van der Ende Groep · Aartsdijkweg 23, 2676 LE Maasdijk +31 (0)174 515 050 · info@vanderendegroep.nl · www.vanderendegroep.nl ® HVAC FC 102... -
Pagina 14: Applicaties
5 Applicaties 5.1 Applicatie voorbeeld 0 - 10 Volt volgregeling Parameter Omschrijving Instelling Code 0-01 Taal Nederlands 0-02 Eenheid motortoerental 0-20 Display regel 1.1 klein Referentie 1601 0-21 Display regel 1.2 klein geen 0-22 Display regel 1.3 klein Analoge ingang 53 1662 0-23 Display regel 2 groot... -
Pagina 15: Applicatie Voorbeeld 4 - 20 Ma Volgregeling
5.2 Applicatie voorbeeld 4 - 20 mA volgregeling Parameter Omschrijving Instelling Code 0-01 Taal Nederlands 0-02 Eenheid motortoerental 0-20 Display regel 1.1 klein Referentie 1601 0-21 Display regel 1.2 klein Anal. ingang 53 1662 0-22 Display regel 1.3 klein Motorstroom 1614 0-23 Display regel 2 groot... -
Pagina 16: Applicatie Voorbeeld Up - Down Regeling
5.3 Applicatie voorbeeld Up – down regeling Parameter Omschrijving Instelling Code 0-01 Taal Nederlands 0-02 Eenheid motortoerental 0-20 Display regel 1.1 klein Referentie 1601 0-21 Display regel 1.2 klein geen 0-22 Display regel 1.3 klein Motorstroom 1614 0-23 Display regel 2 groot Frequentie 1613 0-24... -
Pagina 17: Applicatie Voorbeeld Pid Regeling
5.4 Applicatie voorbeeld PID regeling Parameter Omschrijving Instelling Code 0-01 Taal Nederlands 0-02 Eenheid motortoerental 0-20 Display regel 1.1 klein Referentie 1601 0-21 Display regel 1.2 klein geen 0-22 Display regel 1.3 klein Terugkoppeling 1652 0-23 Display regel 2 groot Frequentie 1613 0-24... - Pagina 18 • Zorg dat schakelaar A54 is ingesteld op spanning (I), zie bovenstaand afbeelding. • De drukopnemer 4 - 20 mA wordt aangesloten op AI 2, op de klemmen 54 (-) en 12 (+) • PID regeling wordt gestart door 18 (DI) te verbinden met 12 (+24 V). •...
-
Pagina 19: Aansluitklemmen
5.5 Aansluitklemmen Basic I/O board aansluitklem signaal omschrijving (PID instellingen) +10V Referentie uitgang Voeding voor potentiometer, enz. Analoge ingang, 0-10Vdc of 0/4- Spanningsingang voor AI1+ 20 mA frequentiereferentie Analoge ingang 0-10Vdc of 0/4- AI2+ Stroomingang programmeerbaar 20mA Analoge ingang massa +24V Uitgang stuurspanning Voeding voor contacten, enz. -
Pagina 20: Hydrofoorsystemen
6 Hydrofoorsystemen 6.1 Aansluitschema hydrofoorsysteem (PID) Pagina 20 van 22 Van der Ende Groep · Aartsdijkweg 23, 2676 LE Maasdijk +31 (0)174 515 050 · info@vanderendegroep.nl · www.vanderendegroep.nl ® HVAC FC 102... - Pagina 21 6.2 Afstelhulp hydrofoorsystemen Om een hydrofoorunit met een Danfoss VLT goed te laten uitschakelen dienen een aantal parameters op volgende manier te worden afgesteld: Zet de Danfoss VLT HVAC FC 102 op handbediening (Hand On “18”). ▪ Zorg dat de installatie is afgevuld met medium.
-
Pagina 22: Notities
Notities De in dit boekje vermelde parameters zijn slechts voorbeelden, hieraan kunnen geen rechten worden ontleend. Pagina 22 van 22 Van der Ende Groep · Aartsdijkweg 23, 2676 LE Maasdijk +31 (0)174 515 050 · info@vanderendegroep.nl · www.vanderendegroep.nl ® HVAC FC 102...
