• Vergeet niet om de airconditioner te aarden.
• Sluit de aardingsleiding niet aan op gasbuizen, waterleidingbuizen, lichtbalken of aardingskabels voor de
telefoon.
• Gasleidingen: kunnen door een gaslek ontploffen en daardoor brand veroorzaken.
• Afvoerleidingen: geen aarding op PVC-leidingen.
• Aardingleidingen van telefoon of lichtleidingen: De aardingspotentiaal kan gevaarlijk hoog worden wan-
neer de bliksem inslaat.
• Specificaties voor ter plaatse verkregen bedrading
Het snoer voor de afstandsbediening is niet meegeleverd. Zie Tabel 4 voor de te gebruiken kabelsoort.
Tabel 4
Bedrading tussen de
apparaten
Kabel van de afstands-
bediening
OPMERKING
1. Alleen in geval van beschermde leidingen. Gebruik H07RN-F bij geen bescherming.
2. Dikte isolatiemateriaal: minimaal 1 mm.

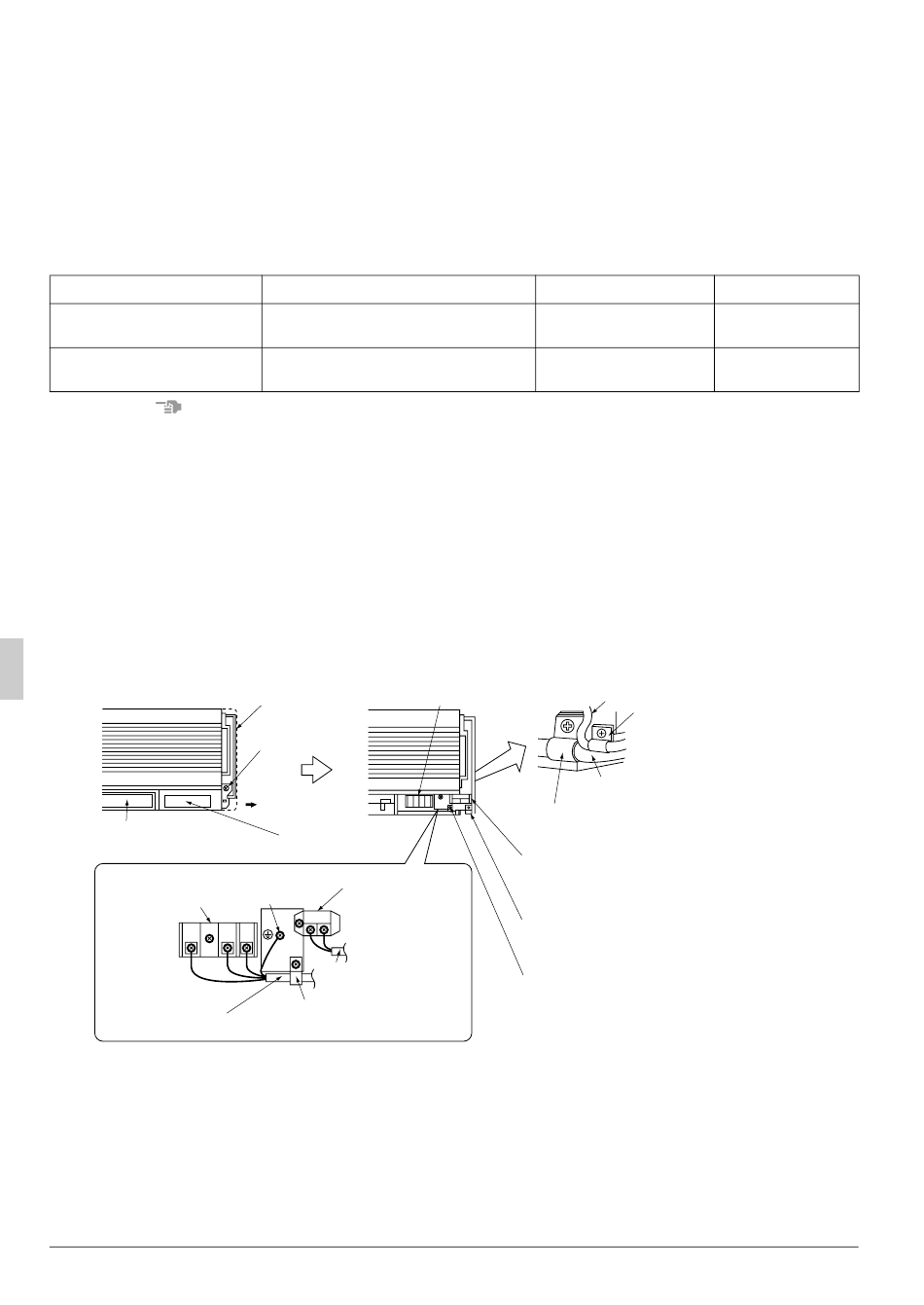

〈Methodes voor het bedraden van de units en het aansluiten van de snoeren van de
afstandsbediening〉
• Bedrading tussen de apparaten
Zie "INSTALLATIE VAN DE BINNENUNIT" en demonteer het rechter zijpaneel. Verwijder vervolgens
schroef (A) en schuif het frontpaneel naar rechts (B) en haal het los.
Wanneer het paneel verwijderd is, zijn de printplaten zichtbaar. Voer de kabels door de klem en sluit ze aan
op de printplaten.
• Verwijder de aansluitingen van de besturingskabel. (Niet noodzakelijk voor niet-hoofdunit bij systeem met
groepsbediening)
Voer de kabels door de klem en sluit ze aan op de printplaten voor de besturing. (geen polariteit)
Rechter zijpaneel
Luchtuitlaat
Klemmenbord
voor voeding
1
Bedrading tussen
de apparaten
[ VOORZORGSMAATREGELEN ]
• Klem de draden voor de afstandsbedieningen niet vast onder dezelfde klem als die gebruikt wordt voor het
vastzetten van de verbindingskabels tussen de units. Wanneer u dat doet, kan dat leiden tot storingen.
• De afstand tussen de kabels van de afstandsbedieningen en de bekabeling van de units en andere elek-
trische bekabeling moet minimaal 50 mm zijn. Wanneer deze afstand kleiner is, kan dat leiden tot storingen
als gevolg van elektrische interferentie.
12
Draad
H05VV-U4G
(OPMERKING 1)
Vinylsnoer met mantel of kabel
(2-draads) (OPMERKING 2)
Klemmenbord voor voeding
(A)
(B)
Voorpaneel
Massa-
Klemmenbord
aansluiting
voor afstandsb
ediening
P
P
1
2
2
3
Kabel van de
afstandsbediening
Klemband (Bedrading tussen
de apparaten)
Draaddikte (mm
2,5
0,75 - 1,25
Kabel van de afstandsbediening
Klemband
(Kabel van de
afstandsbediening)
Bedrading tussen de apparaten
Klemband (Bedrading tussen
de apparaten)
Klemmenbord voor afstandsbediening
Klemband
(Kabel van de afstandsbediening)
Klemband (Bedrading tussen de
apparaten)
2
Lengte
)
–
Max. 500m
Nederlands
