MFC 400
9.3.1 Punt-tot-Punt-aansluiting - analoge / digitale modus
Punt-tot-Punt-aansluiting tussen de signaalomvormer en de HART
De stroomuitgang van het toestel kan actief of passief zijn.
INFORMATIE!
Alleen de uitgangsmodule voor de aansluitklemmen C/C- heeft HART

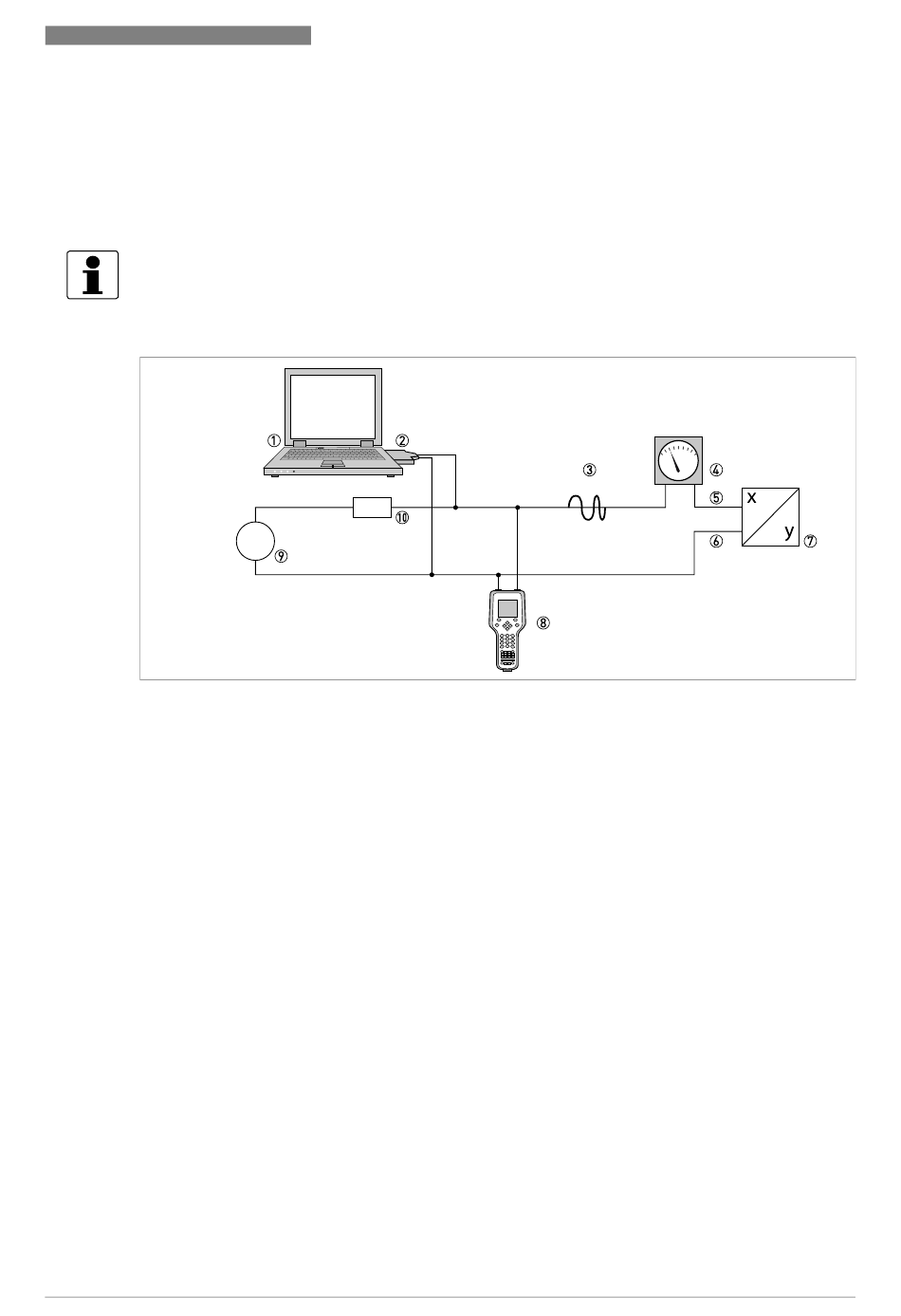

Figuur 9-1: Point-to-point-verbinding
1 Primaire master
2 FSK-modem of HART
®
3 HART
-signaal
4 Analoge indicatie
5 Signaalomvormerklemmen C
6 Signaalomvormerklemmen C-
7 Signaalomvormer met adres = 0 en passieve of actieve stroomuitgang
8 Secundaire master
9 Voeding voor toestellen (slaves) met passieve stroomuitgang
10 Belasting ≥ 230 Ω
01/2023 - 4005498004 - MA MFC400 ER2.x R10 nl
BESCHRIJVING VAN DE HART-INTERFACE
®
-modem
www.krohne.com
®
-Master.
®
-mogelijkheid.
9
139
