Als het stroom distributie circuit geen aarding heeft of als de aarding niet voldoet aan de specificaties, moet een
aardingstaaf worden geïnstalleerd.
De bijbehorende accessoires zijn niet met de airconditioner meegeleverd.

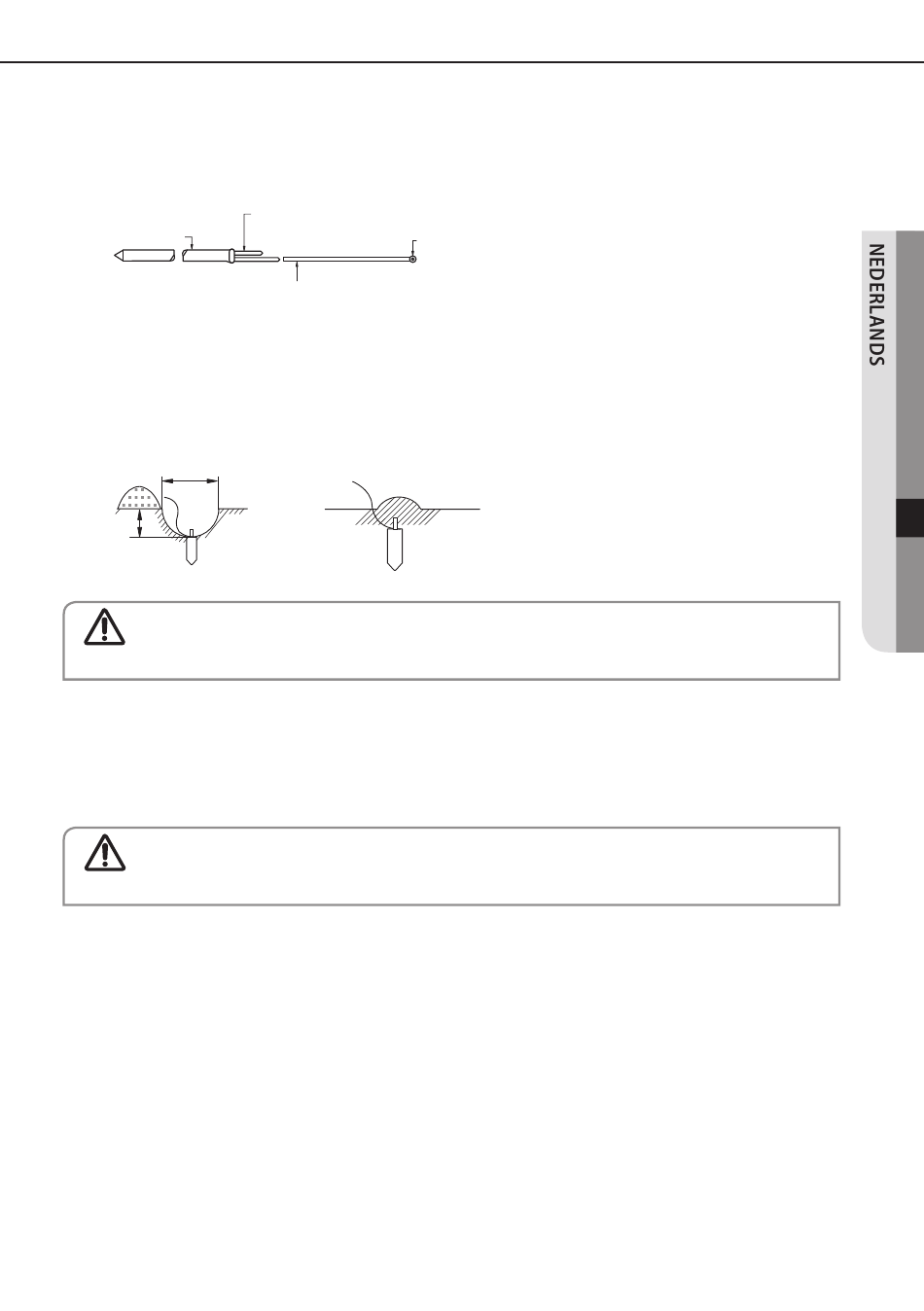

1) Selecteer een aardingstaaf die voldoet aan de specificaties in de afbeelding.
koolstofstaaf
PVC-geïsoleerde groen / gele draad
2) Selecteer een geschikte plaats voor het installeren van de aardingstaaf. De aardingsstaaf moet een gescheiden
installeringspositie krijgen.
-
In vochtige harde grond in plaats van los zandig of grindhoudende grond wat een hogere aardingsweerstand heeft.
-
Uit de buurt van ondergrondse constructies of voorzieningen, zoals gasleidingen, waterleidingen, telefoonlijnen en
ondergrondse kabels.
-
Tenminste op twee meter afstand van de bliksemafleider.
50cm
30cm
• De aarddraad voor de telefoonlijn kan niet gebruikt worden om de airconditioner te aarden.
VOORZICHTIG
3) Installeer een groen / gele aarddraad:
-
Raadpleeg de "Bedradingswerk" voor de specificatie van de aarddraad.
-
Als de aardingdraad te kort is, verleng de aardingdraad, maar windt isolatie tape om het verbindingspunt. Verleng
de aardkabel als deze te kort is en gebruik warmte-isolerende tape om de verbinding te isoleren.
(Begraaf de aansluiting niet)
-
Bevestig de aardingdraad op zijn plek met draadklemmen.
• Als de aardingsstaaf is geïnstalleerd op een plek waar veel mensen langs lopen, dan moet u hem
stevig vastzetten.
VOORZICHTIG
4) Controleer de installatie zorgvuldig door de aardingsweerstand te meten met een grondweerstandstester.
-
Als de weerstand boven het vereiste niveau is, duw de aardingsstaaf dieper in de grond of verhoog het aantal
aardingsstaven.
5) Sluit de aardingsdraad aan op het onderdeel van de elektrische schakelkast binnen in de buitenunit.
koperdraad
Gecomprimeerde ringklem/terminal
(Terminal M4)
39
