Installatie van de Airconditioner
AA
Installatie van het verdeelstation

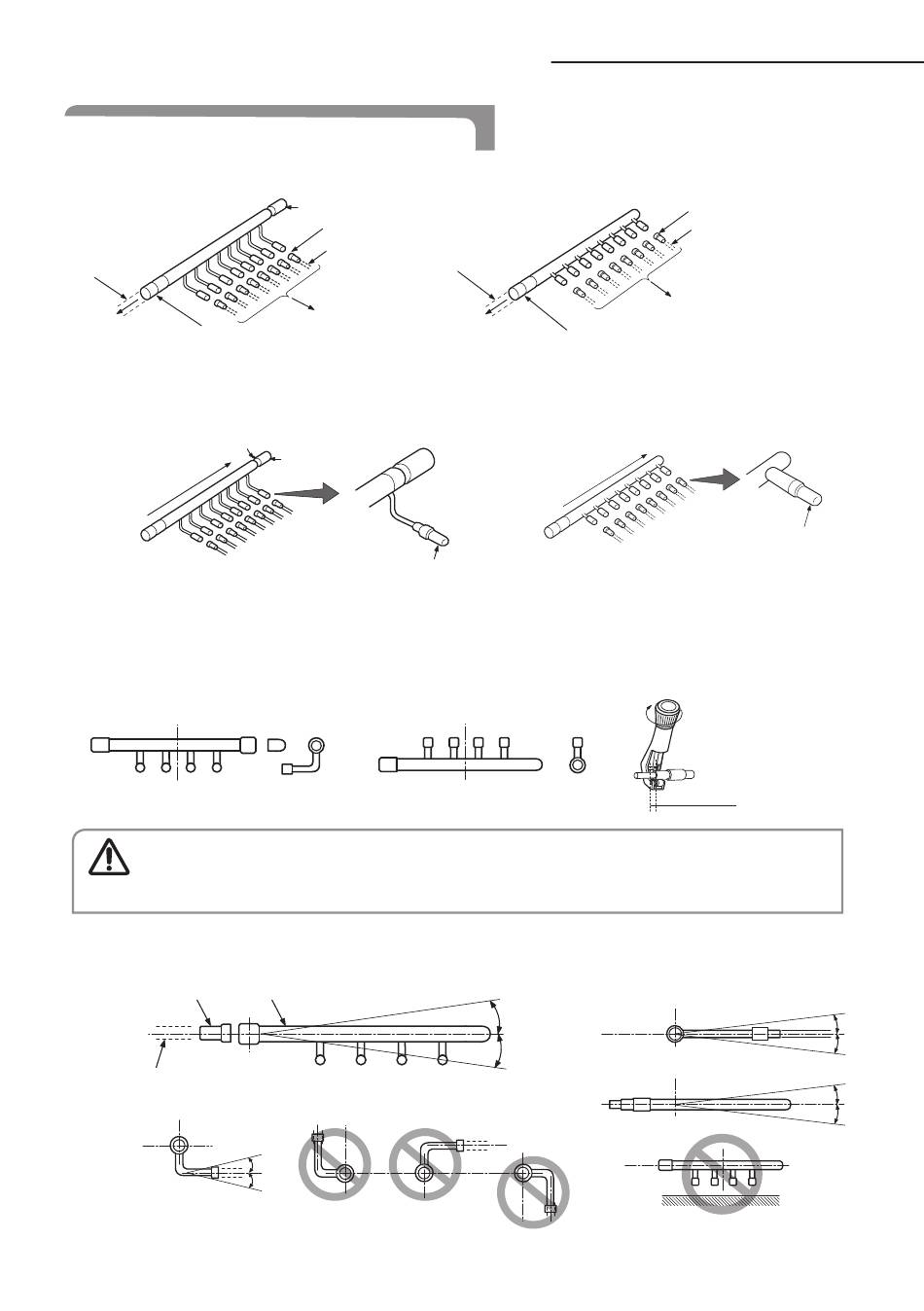

1) Selecteer het verloopstuk geschikt voor de diameter van de leiding.
Buis (apart
verkrijgbaar)
Naar de buitenunit
Aansluiting
<Vloeistofzijde>
2) Als het aantal aangesloten binnenunits minder is dan het aantal poorten op het verdeelstation, sluit de ongebruikte poorten dan
af met doppen
Te solderen onderdeel
Op volgorde
aansluiten
<vloeistofzijde>
f
X
Voor A~J type verdeelstation: Sluit het verdeelstation aan op de aansluitleiding met het meegeleverde verloopstuk.
f
X
Voor K-Z type verdeelstation: Snijd de meegeleverde aansluiting, afhankelijk van de diameter van de aansluitleiding,
voordat u het aansluit.
• Sluit de binnenunits op volgorde aan, met inachtneming van de richting van de pijl in de afbeelding.
• Als meerdere binnenunits op hetzelfde verdeelstation zijn aangesloten, dan moeten de binnenunits
VOORZICHTIG
worden aangesloten in de volgorde van hun capaciteit, van groot naar klein.
3) Installeer het verdeelstation horizontaal.
- Installeer het verdeelstation horizontaal zodat de poorten niet naar beneden wijzen.
Aansluiting
Horizon lijn
(apart verkrijgbaar)
Buis
Horizon lijn
32
meegeleverd
Aansluiting
Buis
(Apart
verkrijgbaar)
Naar de
binnenunit
Meegeleverd
Bij het afsluiten van de ongebruikte
poorten van het verdeelstation
Verdeelstation
Onder
±15°
<Vloeistofzijde>
Buis
(Apart
verkrijgbaar)
Naar de
Aansluiting
buitenunit
<Gas zijde>
Op volgorde
aansluiten
Horizon lijn
Onder ±10°
Horizon lijn
Horizon lijn
Aansluiting
buis
(Apart
verkrijgbaar)
Naar de
binnenunit
Bij het afsluiten van de
ongebruikte poorten van
het verdeelstation
<Gas zijde>
Meer dan 10~15mm
<Gas zijde>
Onder
±15°
onder
±10°
