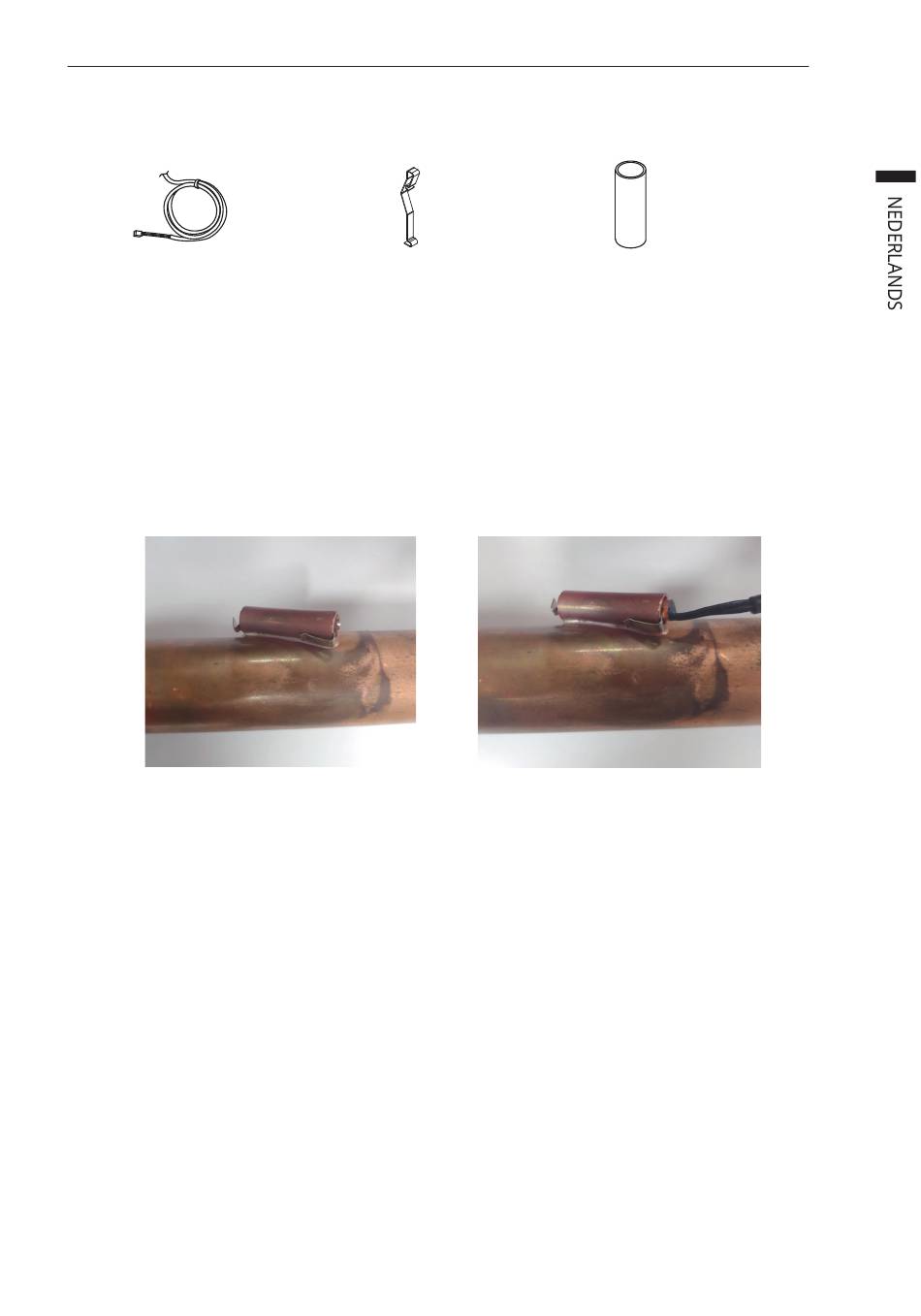

[Thermistor voor mengcircuit]
Sensor
Volg onderstaande procedures Stap 1 ~ Stap 4.
Stap 1. Installeer de sensorconnector op de uitlaatpijp van de waterpomp van de mixset. (Er
moet worden gelast om de sensorconnector op de buis aan te sluiten.)
Stap 2. Controleer of de stroom van het apparaat is uitgeschakeld.
Stap 3. Bevestig de sensorconnector aan de sensorhouder zoals weergegeven in de
onderstaande afbeelding.
Stap 4. Plaats het harnas volledig in PCB (CN_MIX_OUT) en bevestig de thermische sensor in de
buisconnector zoals hieronder getoond.
Sensor houder
INSTALLATIE ACCESSOIRES
Sensor Connector
77
