ALGEMENE INFORMATIE
30

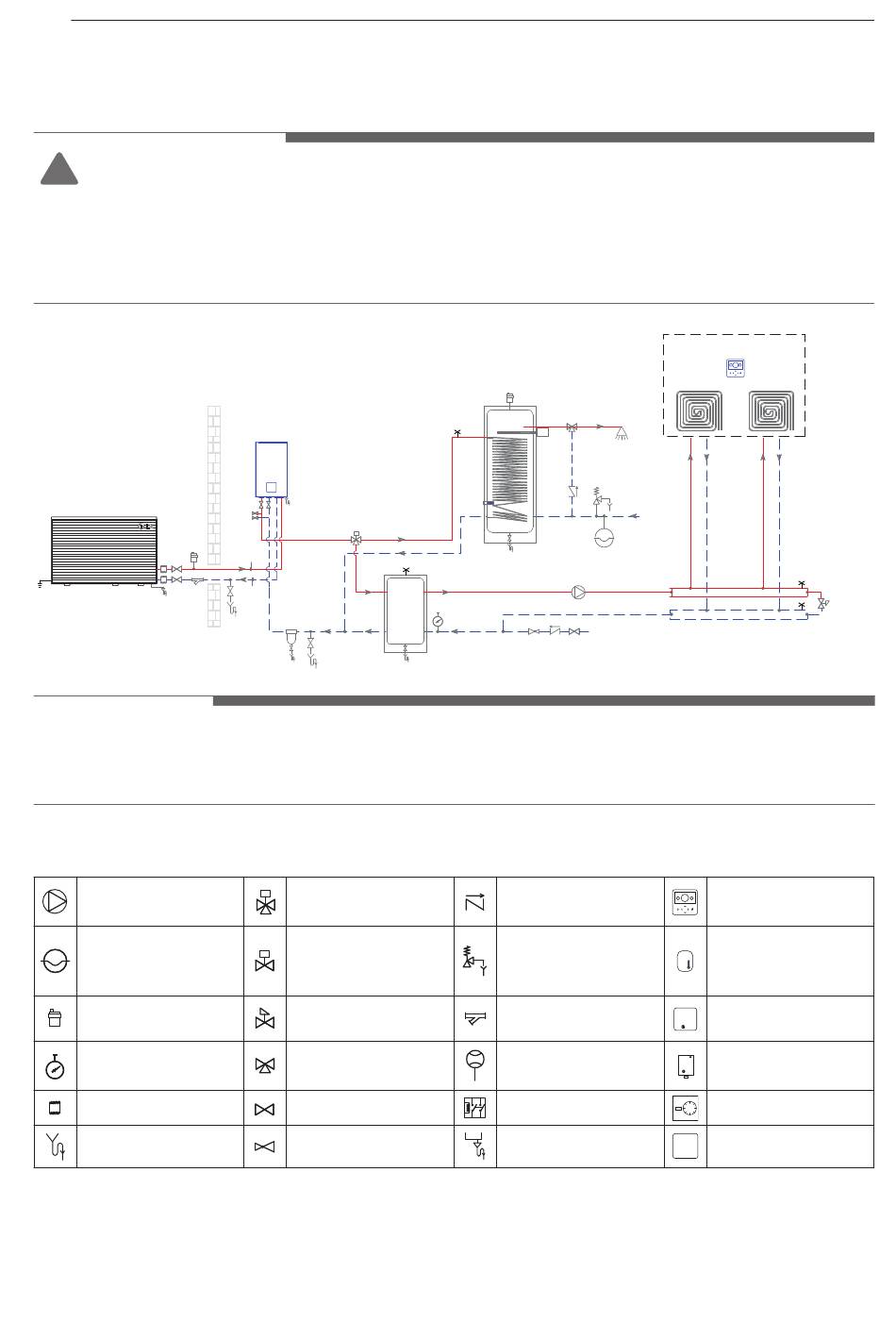

Typisch installatievoorbeeld
LET OP
!
Neem voor gedetailleerde elektrische bedrading en waterleidingen contact op met een
erkend installateur. Het wordt aanbevolen om een buffervat te installeren - tenzij het
minimale debiet op een andere manier kan worden gegarandeerd. Vooral in oudere huizen
is het aan te raden om een magneetfilter te gebruiken.
R290 MONOBLOC ODU
OPMERKING
Het voorbeeldschema bevat niet alle noodzakelijke veiligheids- en installatievoorzieningen.
Dit is geen 'as-built tekening'.
Beschrijving
Circulatiepomp
Expansievat
Ventilatieopening
Manometer
Flexibele aansluiting
Waterafvoer
※ Ga voor meer installatiescènes naar http://partner.lge.com/ of neem contact op met uw lokale
LG kantoor.
Selecteer regio → Doc. Bibliotheek → (Product) Verwarming → Toepassingsgids →
Referentietekening voor toepassing
THERMA
V
AFDEKPLAAT
DIENSTKLEP
3 WEG
KLEP (A)
DN25
DN25
MAGNETISCH FILTER
(AANBEVOLEN)
BUFFERTANK
Gemotoriseerde 3-weg
klep
Gemotoriseerde 2-weg
klep
Drukverschil ventiel
Thermostatisch
Mengventiel
Afsluitklep
Drukreduceer
WARMWATER TANK
HEET WATER
Verwarmingsboost
warmwater
WARMWATER
TANK SENSOR
WATERVOORZIENING STAD
EXTERNE POMP
BENODIGD WATER
Terugslagklep
Veiligheidsontlastende
expansietankafsluiter
met afvoer
Y-type zeef
Stromingssensor
Magneetschakelaar
Afvoerbak
RUIMTEVERWARMINGSGEBIED
RS3
U
F
H
U
F
H
DRUKVERSCHIL
VENTIEL
RS3-afstandsbediening
Kamerluchtsensor op
afstand
Dry Contact
Droog contact
LG
Wi-Fi-modem
LG
Thermostaat
Afdekplaat
