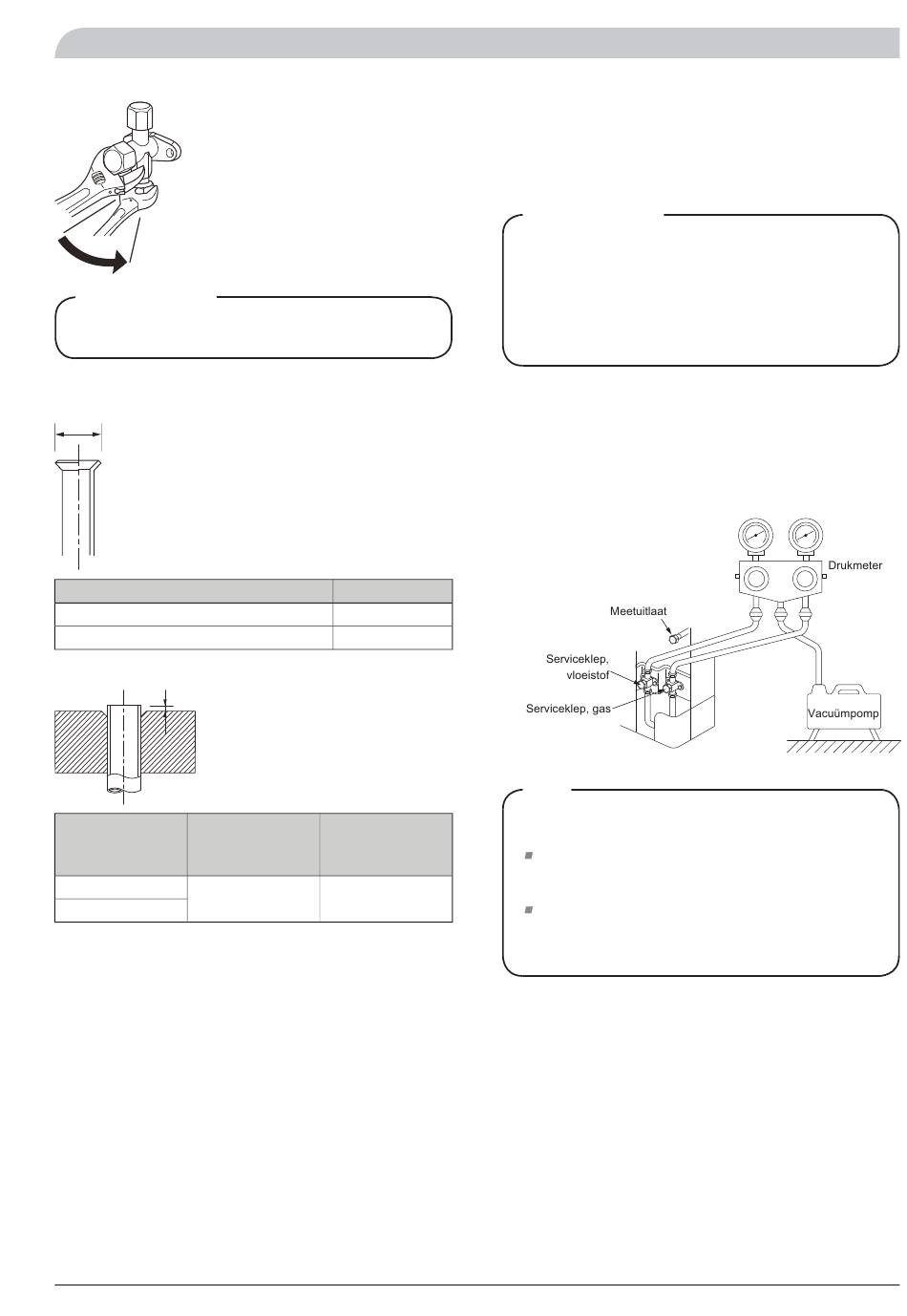

Voorzichtig!
Gebruik bij het solderen een gasafscherming.
Flare-aansluitingen
Uitzetting:
A
Buitendiameter, koperleiding (mm)
Ø9,52
Ø15,88
Uitwerping:
B
Buitendiameter,
B, met een R410A-
koperleiding (mm)
gereedschap (mm)
Ø9,52
0~0,5
Ø15,88
A (mm)
13,2
19,7
B, met een conven-
tioneel gereed-
schap (mm)
0,7~1,3
NIBE™ SPLIT
Druktest en lekkagetest
Zowel de ACVM 270 als de AMS 10 hebben af fabriek druk-
en lekkagetests ondergaan, maar de leidingaansluitingen
tussen de producten moeten na installatie worden gecon-
troleerd.
Voorzichtig!
De leidingaansluiting tussen de producten moet na
installatie een druk- en lekkagetest ondergaan vol-
gens de toepasselijke voorschriften.
Er mag onder geen enkele voorwaarde een ander
middel dan stikstof worden gebruikt bij het op druk
brengen of doorspoelen van het systeem.
Vacuümpomp
Gebruik een vacuümpomp om alle lucht te verwijderen.
Laat het vacuüm minimaal een uur werken. De einddruk
na verwijdering moet 1 mbar (100 Pa, 0,75 droog of 750
micron) absolute druk zijn.
Als er nog vocht in het systeem zit of een lek, zal de vacu-
ümdruk na het vacuümeren gaan stijgen.
Mätuttag
Serviceventil, vätska
Serviceventil, gas
TIP
Houdt u voor een beter eindresultaat en een snellere
verwijdering aan de volgende punten:
Van de aansluitleidingen moeten de bochten zo
ruim mogelijk en de lengte van de leidingen zo
kort mogelijk zijn.
Vacuümeer het systeem tot 4 mbar en vul het sys-
teem met droge stikstof tot atmosferische druk om
het vacuümeerproces af te ronden.
Voor de installateur
Leidingen installeren
Manometer
Vacuum
pump
21
