ƒ In de verdeelkast moeten ook gezekerde aftakkingen (F = 315 mA) voorzien zijn voor de voeding van de
energiemeter.

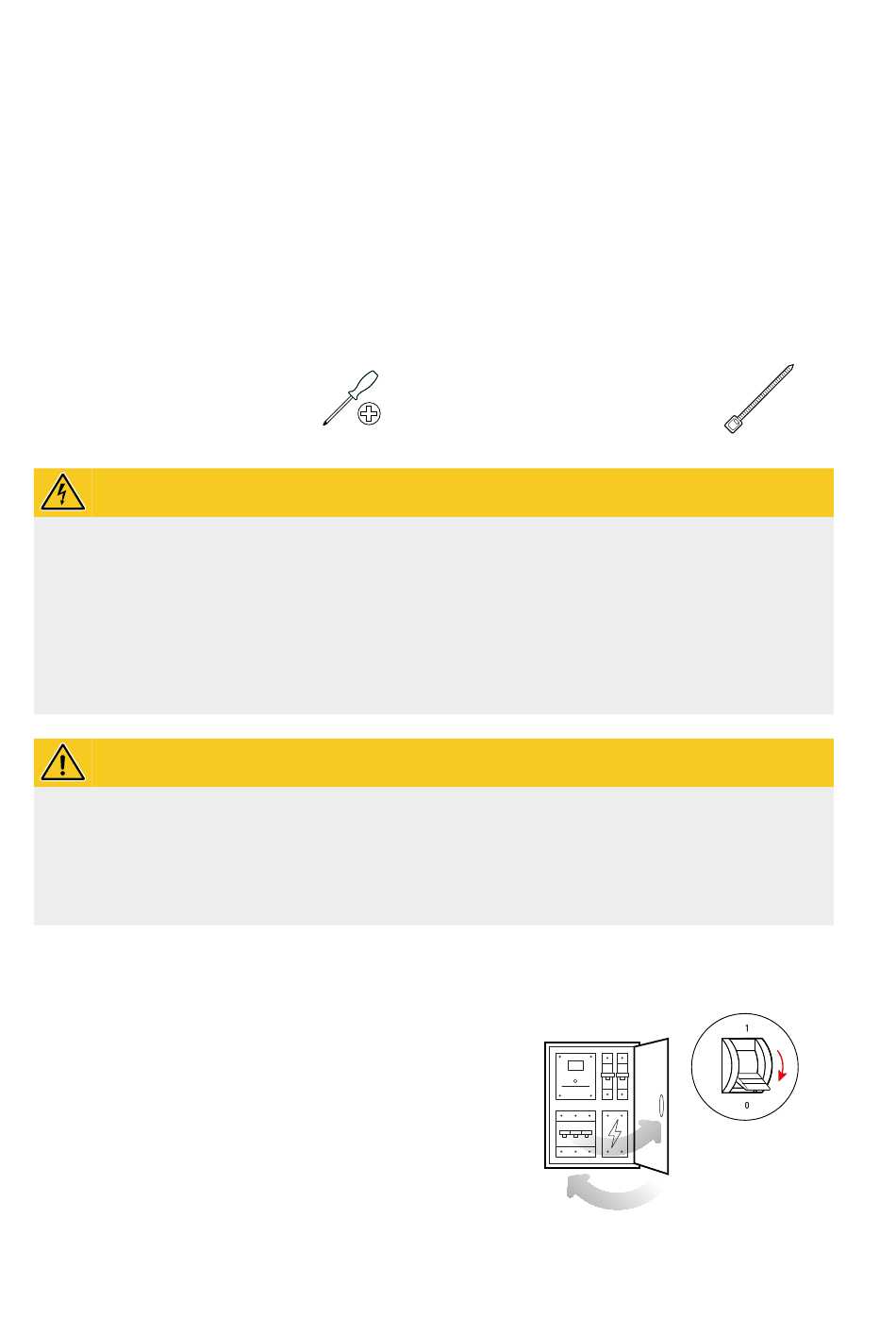

Installatie van de energiemeter en de kabelconversie-transformatoren
De energiemeter moet net als de transformatoren in een verdeelkast geïnstalleerd worden. Afhankelijk van de plaats
van de stroommeting, moet u de verdeler voor de huisvoedingskabel gebruiken (totale stroommeting) of de onderver-
deler voor het gebouw (deelstroommeting).
De energiemeter is een standaard DIN-railmodule die op elke DIN-rail geplaatst kan worden. De afstand tussen de
energiemeter en de transformatoren wordt bepaald door de lengte van de verbindingskabels die permanent met de
transformatoren verbonden zijn.
Voor de installatie heeft u de volgende gereedschappen en componenten nodig:
ƒ Kruiskopschroevendraaier
GEVAAR!
Gevaar door elektrische spanningen
Neem op elk moment de 5 veiligheidsregels in acht:
1
vrijschakelen
beveiligen tegen opnieuw inschakelen
2
spanningsvrijheid vaststellen
3
aarden en kortsluiten
4
aangrenzende onderdelen die onder spanning staan, afdekken of afschermen
5
OPGELET!
Specificatie voor de elektrische installatie
ƒ De elektrische installatie moet door een gekwalificeerde elektricien worden uitgevoerd.
ƒ De elektrische voedingskabel moet tijdens de hele installatie stroomloos geschakeld zijn.
ƒ De aansluiting op het elektriciteitsnet mag pas gemaakt worden nadat de installatie voor de daaropvolgende
instelling van de energiemeter (zie "Instelling van de energiemeter" op pagina 19) voltooid is.
Ga als volgt te werk:
Schakel de huisvoedingskabel voor de verdeler
1
stroomloos.
Installatie van de energiemeter en de kabelconversie-transformatoren
ƒ Optioneel: Kabelbinder
(1 stuks per transformator)
|
15
