Presentatie van de lastbeheersystemen METERS en METERL

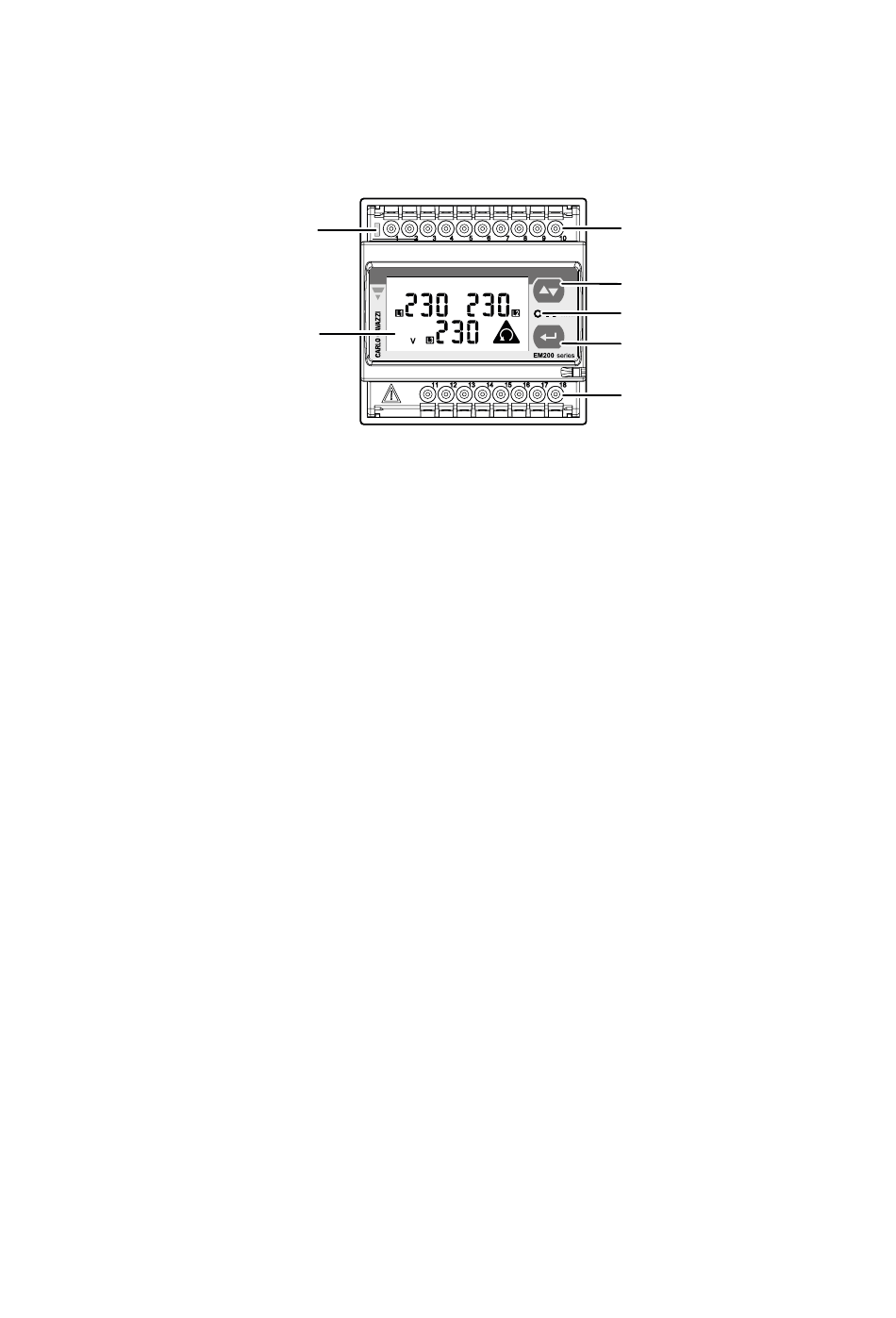

De energiemeter in één oogopslag
De energiemeter is ontworpen als een DIN-rail-model voor installatie in een schakelkast of verdeelkast. Voor bijzon-
derheden over de installatie, zie de sectie "Installatie van de energiemeter en de kabelconversie-transformatoren" op
pagina 15.
De energiemeter zelf biedt de volgende aansluitingen, interfaces en displays:
A
Aansluitklemmen
De schroefklemmen 1 tot 6 dienen voor de aansluiting van de meegeleverde kabelconversie-transformator,
de schroefklemmen 7 tot ! dienen voor de voedingsspanning van de meter.
B
Wisseltoets
Deze toets wordt gebruikt om binnen de systeem-/parametermenu's te navigeren en om de huidig gekozen pa-
rameterwaarde te verhogen/verlagen. Omschakelen tussen de modi (Omhoog/verhogen of Omlaag/verlagen)
gebeurt door op de invoertoets D te drukken.
Meer informatie over de bediening van de toetsen vindt u in de sectie "Instelling van de energiemeter" op
pagina 19.
C
Rode led
Deze led knippert rood in verhouding tot de gemeten energie.
D
Invoertoets
Deze knop wordt gebruikt om een parametermenu te openen, om te wisselen tussen de modi van de wissel-
toets B en om een parametermenu te bevestigen/verlaten.
Meer informatie over de bediening van de toetsen vindt u in de sectie "Instelling van de energiemeter" op
pagina 19.
E
Uitgangs- en RS485-klemmen
De statische uitgangen " tot % worden bij METERS | METERL niet gebruikt. De schroefklemmen & tot )
dienen als RS485-interface voor de communicatie met de controller-laadstation/regelcentrale. De schroefklem
~ is nodig voor afsluiting van de RS485-bus.
F
Display
In het LCD-display worden alle systeem-/parametermenu's en meetwaarden weergegeven.
Meer informatie over wat er op het display te zien is, vindt u in de volgende sectie, evenals de sectie"Instel-
ling van de energiemeter" op pagina 19.
G
Groene led
De led brandt groen wanneer de energiemeter voldoende van spanning wordt voorzien. Als de led groen
knippert, communiceert de energiemeter tevens met het laadstation/de regelcentrale via de seriële
RS485-interface.
G
F
A
B
C
D
E
