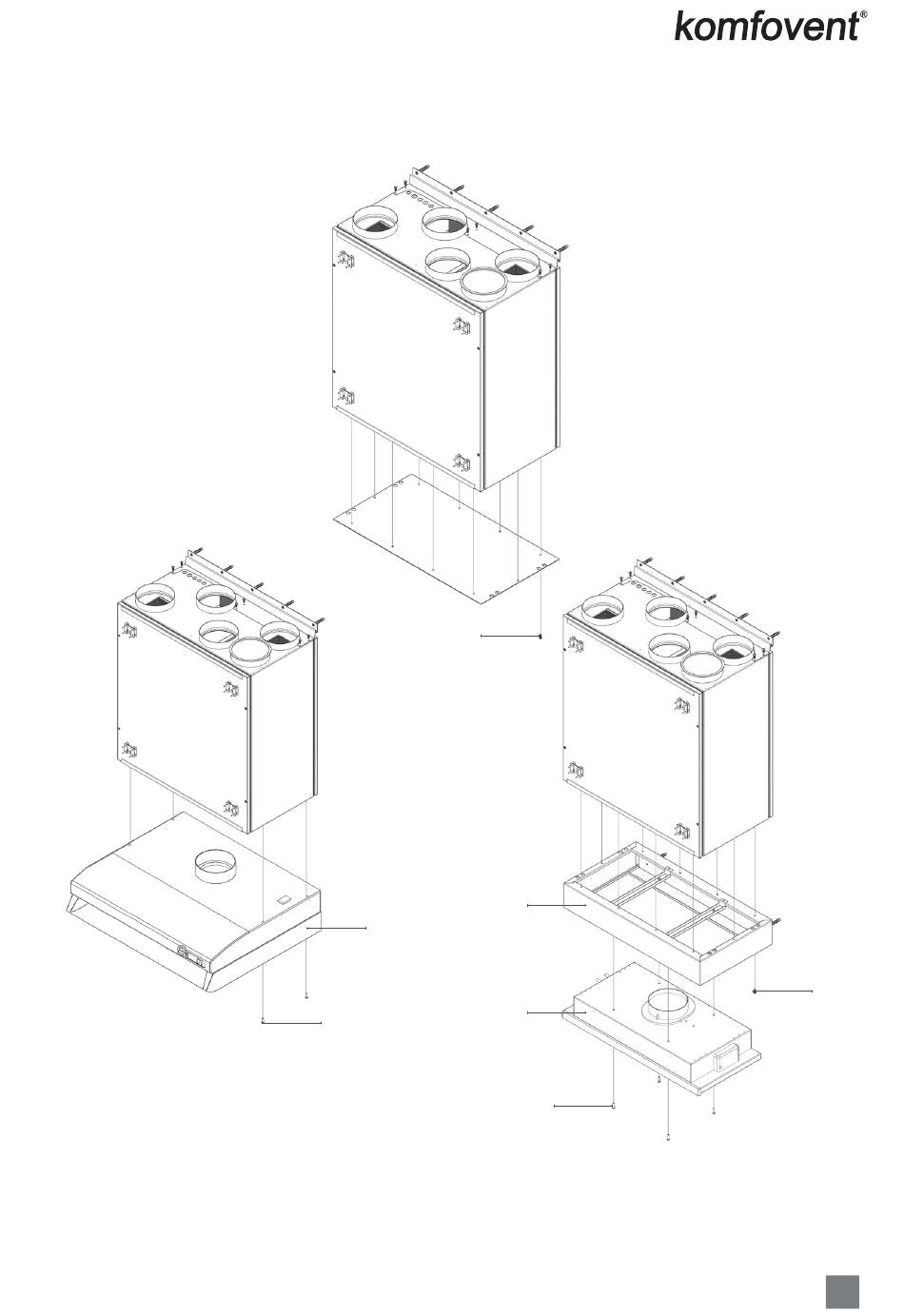

Installatieschema van de DOMEKT R 190V / 200V-kast met afzuigkap
Vooraleer de afzuigkap te monteren, moet de bodemplaat worden verwijderd door de bevesti-
gingsschroeven te verwijderen (Fig. 12a).
1. Adapter afzuigkap 392-12
2. Standaard afzuigkap
3. Afzuigkap 392-12
4. Schroeven M4 voor bevestiging van de kap (4 eenheden)
5. Zelftappende schroeven 4,2×13 voor het bevestigen van
de adapter (10 eenheden)
12b Afbeelding. Installatie van een standaard afzuigkap
UAB KOMFOVENT behoudt het recht om veranderingen door te voeren zonder dit vooraf kenbaar te maken
DOMEKT_ installation manual_22-06
12a Afbeelding
5 (×10)
2
4 (×4)
12c Afbeelding. Installatie van een afzuigkap 392-12
1
3
4 (×4)
5 (×10)
19
