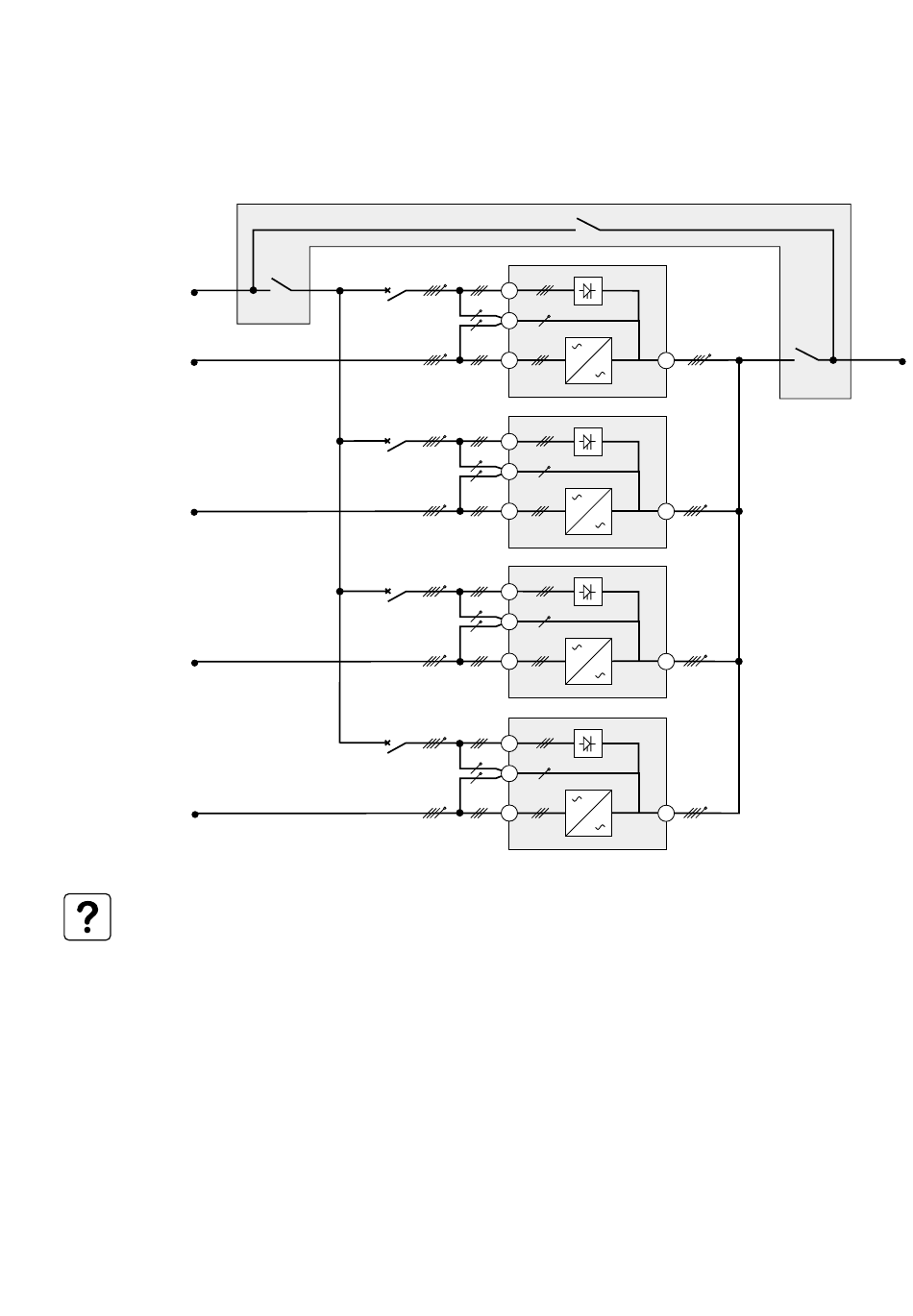

Parallelle UPS-systemen met externe bypass-kast en met gescheiden ingangen voor
NORMALE AC- en AC-BYPASS-circuits (maximaal 4 UPS-systemen)
De aanpassingen in de aardleidingsschema's zijn dezelfde als die hiervoor beschreven staan voor enkele UPS-
systemen. Vervang in de schema's op pagina 15 de enkele UPS-systemen die aangesloten zijn tussen de punten
A, B en C door de onderstaande combinatie:
A
B
B
B
B
N.B.: bij parallelle UPS-installaties moet de aardlekbeveiliging stroomopwaarts worden geplaatst zodat deze
gemeenschappelijk is voor alle UPS-systemen.
Q4S
AC BY-PASS
(niet
meegeleverd)
AC NORMAL
AC BY-PASS
(niet
meegeleverd)
AC NORMAL
AC BY-PASS
(niet
meegeleverd)
AC NORMAL
AC BY-PASS
(niet
meegeleverd)
AC NORMAL
Q3BP
24
47
23
25
24
47
23
25
24
47
23
25
24
47
23
25
2. Installeren
Q5N
C
- Pagina 19
51030375NL/CB
