2. Installeren

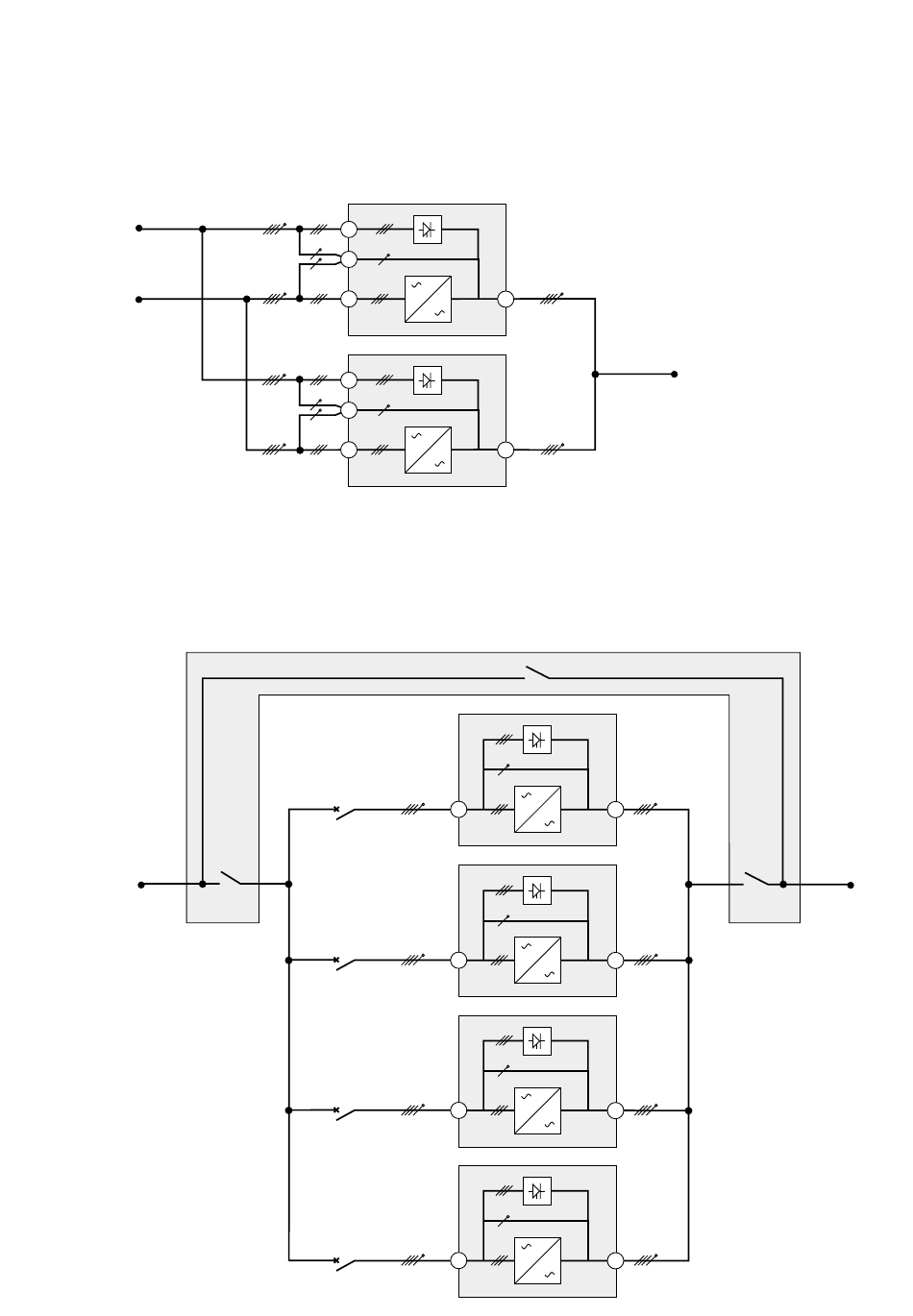

Parallelle UPS-systemen zonder externe bypass-kast en met gescheiden ingangen
voor NORMALE AC- en AC-BYPASS-circuits (maximaal 2 UPS-systemen)
De aanpassingen in de aardleidingsschema's zijn dezelfde als die hiervoor beschreven staan voor enkele UPS-
systemen. Vervang in de schema's op pagina 15 de enkele UPS-systemen die aangesloten zijn tussen de punten
A, B en C door de onderstaande combinatie:
A
B
Parallelle UPS-systemen met externe bypass-kast en met gemeenschappelijke
ingangen voor NORMALE AC- en AC-BYPASS-circuits (maximaal 4 UPS-systemen)
De aanpassingen in de aardleidingsschema's zijn dezelfde als die hiervoor beschreven staan voor enkele UPS-
systemen. Vervang in de schema's op pagina 14 de enkele UPS-systemen die aangesloten zijn tussen de punten A
en B door de onderstaande combinatie:
A
Pagina 18 -
51030375NL/CB
AC BY-PASS
24
47
23
AC NORMAL
AC BY-PASS
24
47
23
AC NORMAL
AC NORMAL
AC BY-PASS
(niet
meegeleverd)
Q4S
AC NORMAL
AC BY-PASS
(niet
meegeleverd)
AC NORMAL
AC BY-PASS
(niet
meegeleverd)
AC NORMAL
AC BY-PASS
(niet
meegeleverd)
25
25
Q3BP
23
25
23
25
23
25
23
25
C
Q5N
B
