Aansluitingen
2WAARSCHUWING
Sluit ter voorkoming van kortsluiting een
zekering of onderbreker aan in de buurt van de
positieve accupool.
2LET OP
• Schakel de spanning direct uit en controleer
de verbindingen indien het geluid niet
normaal wordt weergegeven.
• Schakel de spanning beslist uit alvorens een
van de schakelaars in een andere stand te
zetten.
• Controleer de kabels op kortsluiting indien
de zekering doorbrandt. Vervang vervolgens
de zekering door een zekering van hetzelfde
ampèrage.
• Controleer of kabels die niet zijn aangesloten
en stekkers geen contact met het chassis
van de auto maken. Voorkom kortsluiting
en verwijder nooit de kapjes van kabels of
stekkers die niet zijn aangesloten.
• Verbind de luidsprekerkabels afzonderlijk met
de overeenkomende luidsprekeraansluitingen.
Dit toestel functioneert mogelijk niet indien
de negatieve kabel van de luidsprekers of
aardekabels van de luidspreker tevens contact
maken met het chassis van de auto.
• Controleer of de remlichten,
richtingaanwijzers en ruitenwissers na het
installeren van dit toestel juist functioneren.
* in de handel verkrijgbaar

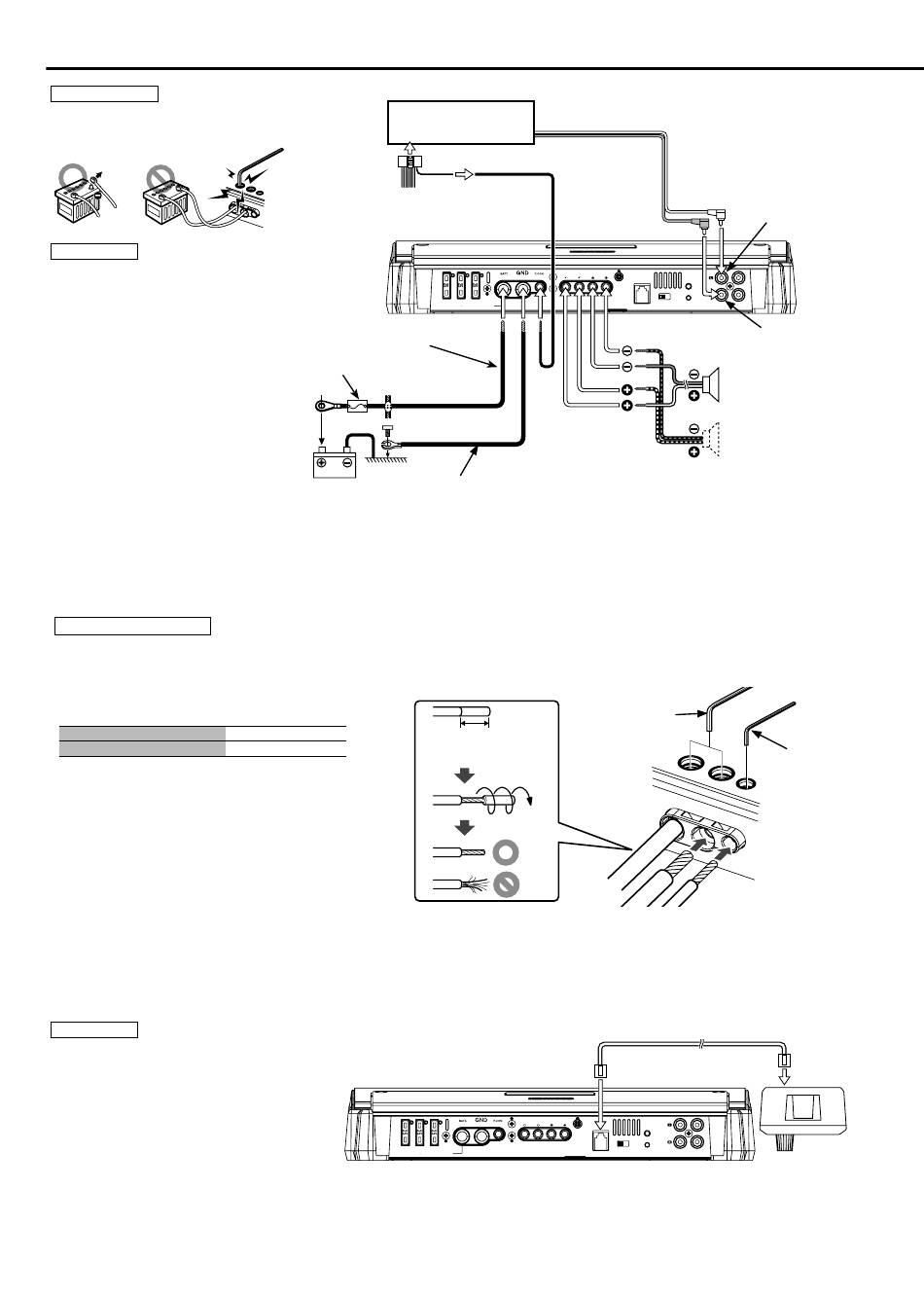

De voedingsaansluitingen
1
Bepaal de kabeldikten
U kunt kabels met de volgende dikten gebruiken:
Accukabels en aarddraad
Voedings- en luidsprekerkabels
2
Strip de kabel
Maak een snee in de mantel van de kabel (isolatie vervaardigd
van vinyl, enz.) op ongeveer 7-10 mm van het uiteinde van
de kabel en verwijder vervolgens het overbodige deel van de
mantel door hieraan te draaien.
3
Installeer de kabel
Draai de schroef los met de meegeleverde inbussleutel.
Plaats de geleidende draad van de kabel in de aansluitopening
en draai vervolgens de schroef weer vast.
■ Aansluiting van afstandsbedieningskabel
2LET OP
• Voordat de kabels voor de afstandsbediening
worden aangesloten, altijd de knop van het
basversterkingsniveau helemaal naar links
draaien.
12
Nederlands
Accukabel*
Zekering*
Aardekabel*
Accu
AWG 4 – AWG 8
AWG 6 – AWG 18
CENTRALE APPARAAT
(CD-receiver, etc.)
Spanningskabel
SPEAKER OUTPUT
FUSE (25A 3)
POWER IN
Inbussleutel (Groot)
7 – 10 mm
SPEAKER OUTPUT
FUSE (25A 3)
POWER IN
RCA-kabel*
Linkeringang
LINE OUT FILTER
OFF
ON
REMOTE
RESET
LINE IN
LINE OUT
Rechteringang
Subwoofer (L + R)
Afstandsbedieningskabel (6,0 m)
LINE OUT FILTER
OFF
ON
REMOTE
RESET
LINE IN
LINE OUT
Afstandsbediening
Inbussleutel (Klein)
