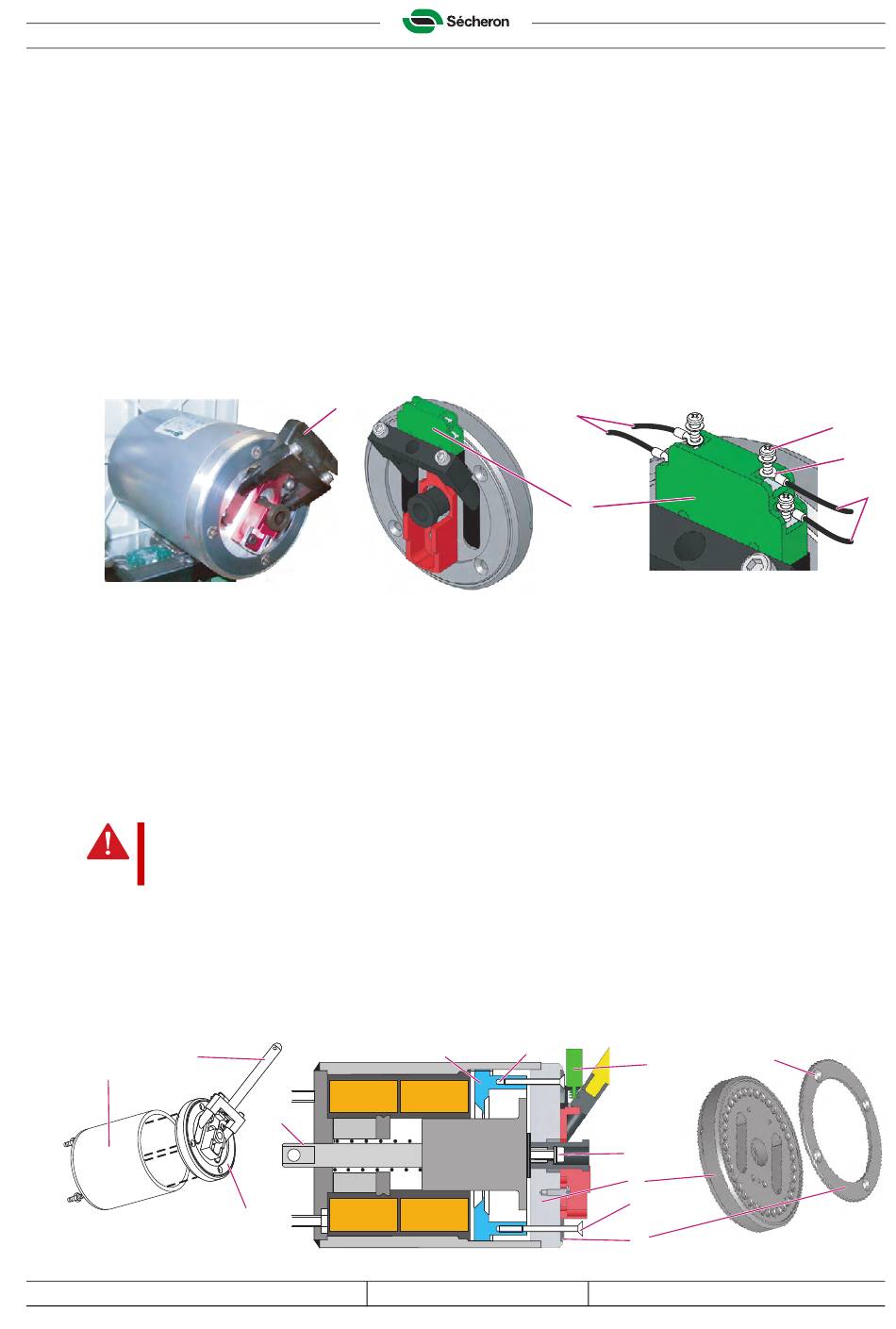

UR26-81/82S
Vergrendeling van versie B
In geopende stand, dus het slot (26) omhoog tot u een klik hoort. De vork die het hoofdcontact
aanstuurt wordt nu mechanische vergrendeld in open stand, en kan op geen enkele manier
worden gesloten.
Om het slot te ontgrendelen, duwt u het omlaag tot u een klik hoort.
G.8.3
Installatie van versie B
a) Verwijder de bescherming (20).
b) Voer de kabels (21) door de bescherming (20).
c) Crimp de lippen (22) op de kabels (21).
d) Sluit de vier kabels aan op de hulpschakelaar (4) door middel van M3 schroeven (23).
e) Plaats de bescherming (20) terug boven de hulpschakelaar (4).
G.8.4
Onderhoud
Als de inschakelkern en de veer moeten worden vervangen (zie het hoofdstuk Onderhoud), moet
het handbediende bedieningsmechanisme worden verwijderd.
Versie A en B
Verwijdering:
a) Verwijder de schroef (11) terwijl u de stang (17) vasthoudt.
b) Verwijder de vier schroeven (6) en de eenheid (10).
Belangrijk!
Draai de flens (9) niet terwijl u werkt!
Merk zijn positie met een viltstift, alvorens verder werk te doen!
Assemblage:
c) Plaats de afdekking (8) met enkele gaten uitgelijnd met de schroefdraden (14), maar let erop
dat de flens (9) niet draait. Voor versie B: zet de hulpschakelaar (13) omhoog.
d) Houd de afdekking (8) vast en draai de ring (7) om de gaten (12) voor de vier schroefdraden
(14) te brengen, steek de vier schroeven (6) erin, maar let erop dat de flens (9) niet draait en
haal de vier M6 schroeven (6) aan met een koppel van 9 Nm.
16
1
Documentnummer: SG101278TNL
Copyright© 2014 Sécheron SA - Dit document heeft geen contractuele waarde, en bevat informatie die overeenkomt met de stand van de technologie op de datum van publicatie.
20
17
10
Bestand: g-UR26-8S_options_nl.fm
21
4
04071
9
14
04069
Revisie: B03
12
4
11
8
6
7
Uitgavedatum: 24.3.2014
Opties
23
22
21
G-67
