Installatie
C.11
Laagspanningsaansluitingen

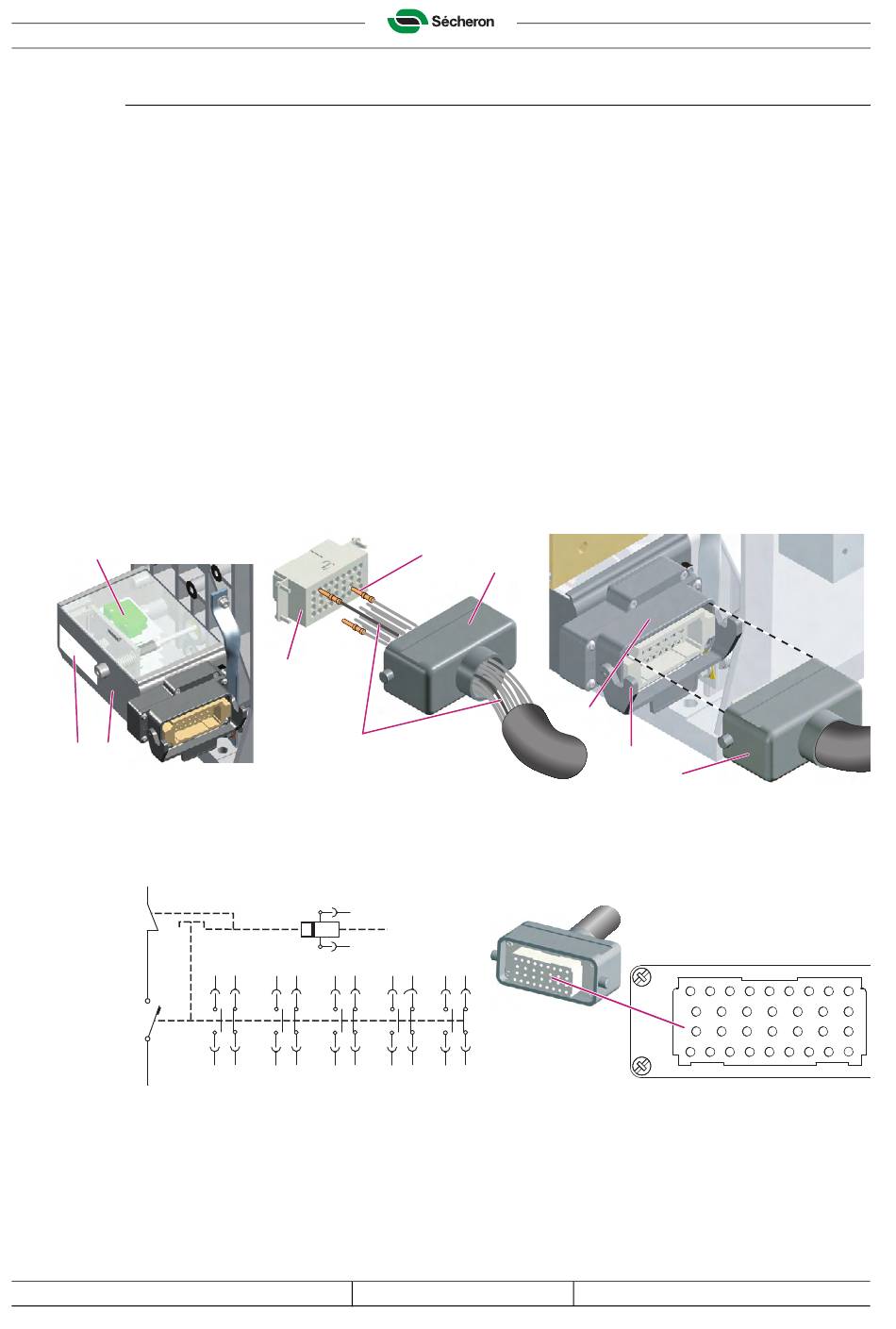

De connector: Harting 32-polig HAN 32EE.
Sécheron-nummer voor de mobiele connector: SG104063R10100, inclusief 30 pinnen van 1
2
mm
(SC201569) en 2 pinnen van 2,5 mm
Opmerking! De mobiele connector moet apart worden besteld.
Procedure
a) Steek de kabels (5) in de pinnen (6) overeenkomstig het volgende schema 08007, met
behulp van het crimpgereedschap 09 99 000 0110 (met locator) van Harting naar HAN E
met draadmeters 0,5 - 4 mm
Opmerking! Het nummer van het Harting pinverwijderingsgereedschap is 09 99 000 0319.
b) Steek de pinnen (6) met de hand in de houder (7) en zet de houder (7) vast in de connector (1).
c) Controleer of de vaste (3) en mobiele (1) connectors niet beschadigd zijn.
d) Sluit de mobiele connector (1) aan in de vaste connector (3), en zorg voor de juiste oriëntatie
(pin 1 moet in gat 1 komen, volgens het bedradingsschema) en dat de vergrendeling (4)
goed gesloten is.
8
10
9
Correspondentie van de pinnen
De inschakelspoel is verbonden met de pinnen 21 en 22 van de connector, ongeacht de polariteit.
Opmerking! Voor een ander soort houder (7), bekijk het schema (10) voor de juiste pinnummers.
Opmerking! Voor apparaten die vervaardigd zijn vóór de lente van 2012, is de inschakelspoel verbonden met
pinnen 31 en 32; controleer dit op het schema (10).
Documentnummer: SG101278TNL
Copyright© 2014 Sécheron SA - Dit document heeft geen contractuele waarde, en bevat informatie die overeenkomt met de stand van de technologie op de datum van publicatie.
C-26
7
5
C
22
21
D
19
17
15 13
11 9
20
18
16
14
12
10
2
(SC201186).
2
.
6
1
08006
7 5
3 1
8
6
4
2
08007
Revisie: B03
Bestand: c-UR26-8S_inst_nl.fm
3
4
1,2
1
Uitgavedatum: 24.3.2014
UR26-81/82S
®
