OPMERKINGEN:
D Referentienummers en letters tussen haakjes verwijzen
naar de aanduidingen in de afbeeldingen en tekeningen.
D Gebruik altijd originele Graco onderdelen en toebehoren,
verkrijgbaar bij uw Graco verdeler. Als u eigen toebehoren
inzet, overtuig u er dan van, dat ze de juiste maten hebben
en dat ze voldoen aan de drukniveaus en de eisen van
het systeem.
D Afb. 2 is slechts een richtlijn voor de keuze en installatie
van systeemonderdelen en toebehoren. Neem contact op
met uw Graco-leverancier voor hulp bij het ontwerp van
een systeem dat precies is ontworpen voor uw specifieke
behoeften.
De operator voorbereiden
Iedereen die de apparatuur gaat bedienen moet zijn opgeleid
op het gebied van veilige en efficiënte bediening van alle
systeemonderdelen en de juiste omgang met alle materialen.
Alle operators moeten alle instructiehandleidingen, plaatjes
en label zorgvuldig en goed hebben gelezen voor ze met de
apparatuur gaan werken.
Het werkgebied voorbereiden
Zorg voor een voldoende voorraad perslucht. Zie de
prestatiegrafieken op blz. 21 en 23 voor het luchtverbruik
van uw spuittoestel.
Bevestig de pomp (A) op een manier die past bij de geplande
installatie. De afmetingen van de pomp en de plaatsing van
de bevestigingsgaten zijn aangegeven op blz. 19.
Houd de werkplek vrij van obstakels of rommel die de
operator in zijn bewegingsvrijheid kunnen beperken.
Houd een geaarde metalen emmer bij de hand, voor
wanneer u het systeem doorspoelt.
Aarding
WAARSCHUWING
BRAND- EN EXPLOSIEGEVAAR
De pomp moet voor gebruik eerst geaard
worden. Lees ook het gedeelte BRAND-
EN EXPLOSIEGEVAAR op blz. 4.
Installatie
D Pomp: gebruik een aardingsdraad en een klem zoals
aangegeven in Afb.1. Draai de borgmoer (W) en de ring
(X) van het aansluitpunt voor de aarding los. Steek één
uiteinde van een massadraad (Y) van minimaal 1,5 mm@
in de gleuf (Z) in het aansluitpunt en draai de borgmoer
stevig aan. Sluit het andere uiteinde van de draad aan op
een goed geaarde massa. Heeft u geen aardingsdraad
en klem, bestel dan onderdeelnr. 237569.

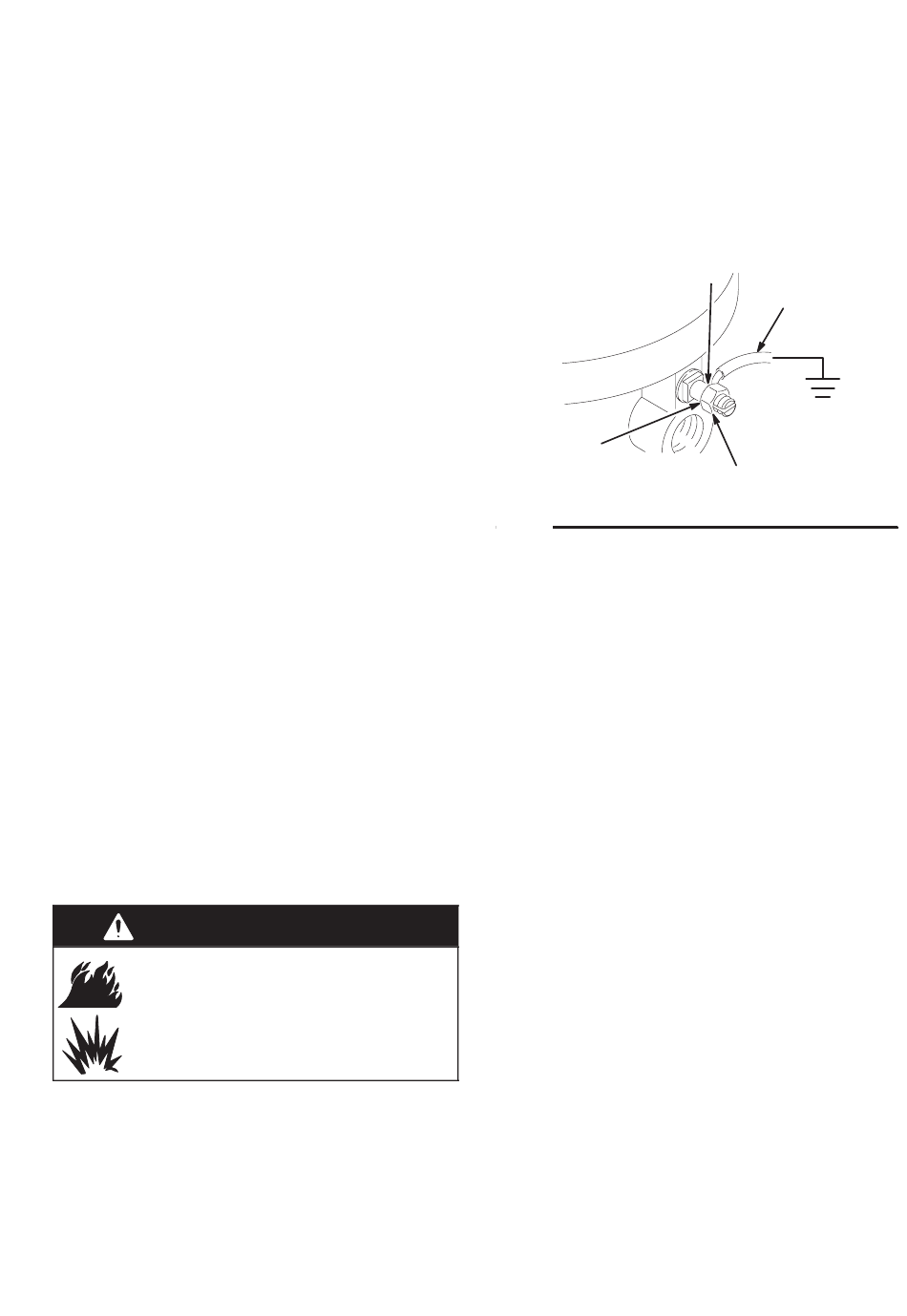

Afb. 1
D Lucht- en materiaalslangen: alleen slangen gebruiken
die geaard kunnen worden met een gecombineerde
slanglengte van maximaal 150 meter, om de continuïteit
van de aarding te waarborgen.
D Luchtcompressor: volg de aanbevelingen van de
fabrikant.
D Spuitpistool of doseerkraan: aansluiten op een goed
geaarde materiaalslang en pomp.
D Het te spuiten voorwerp: volg de ter plekke geldende
voorschriften op.
D Aanvoerreservoir voor het materiaal: volg de ter plekke
geldende voorschriften op.
D Bakken voor oplosmiddelen die worden gebruikt bij het
doorspoelen: conform de ter plekke geldende voorschriften.
Alleen metalen bakken gebruiken die geleidend zijn;
plaats ze op een geaarde ondergrond. De bak niet op
een niet-geleidende ondergrond plaatsen, zoals papier
of karton, aangezien dan de continuïteit van de aarding
wordt onderbroken.
D Om de goede continuïteit van de aarding te handhaven
bij het doorspoelen of wanneer de druk wordt ontlast,
moet u altijd een metalen gedeelte van het spuitpistool
stevig tegen de zijkant van een geaarde metalen bak
houden en dan pas de trekker van het pistool indrukken.
