De kick-standaard monteren
Uitsluitend bij Model 04060
Opmerking: De bevestigingen worden los bij de
kick-standaard geleverd.

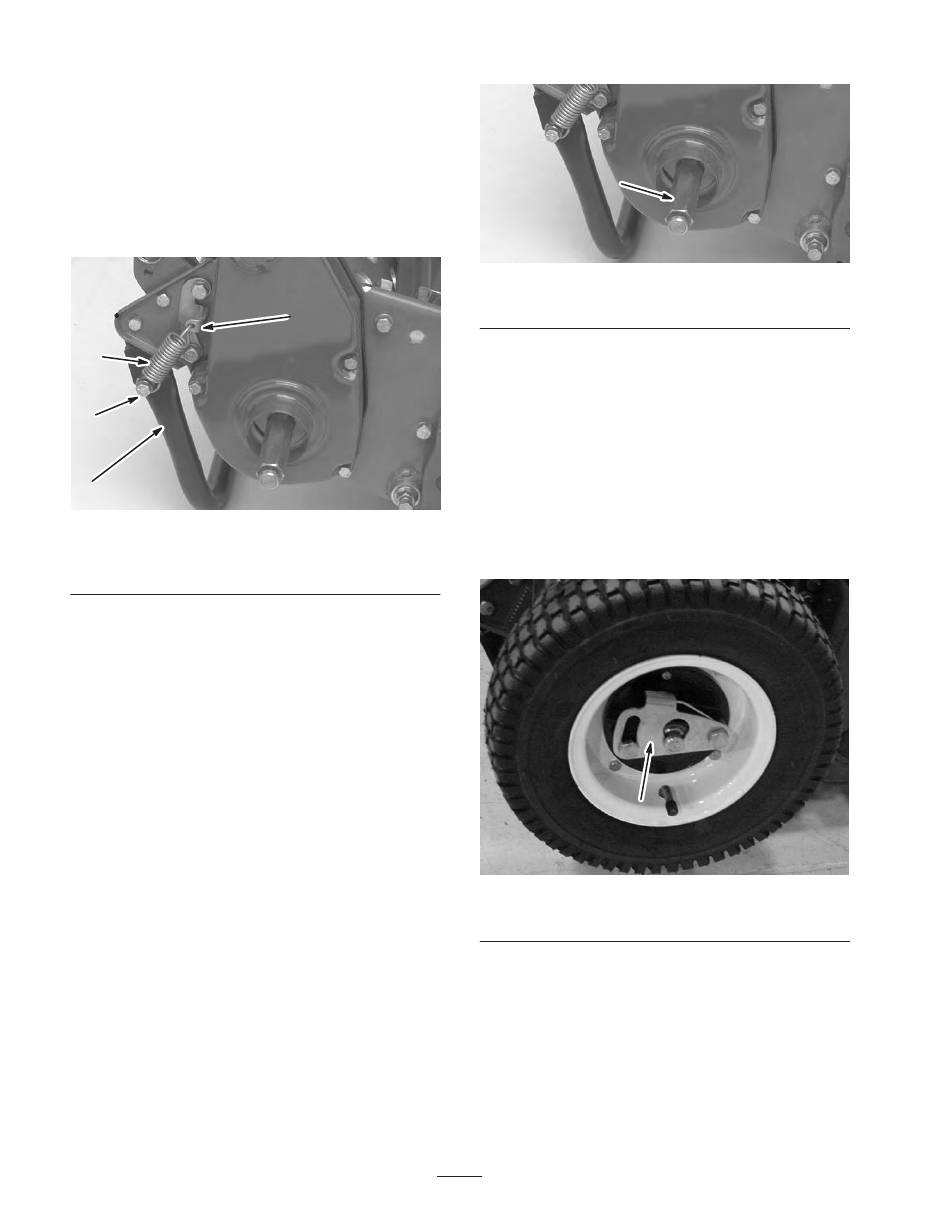

1. Bevestig de veer in het gat in de veerbeugel en op de
veerhouder terwijl u de kick-standaard recht voor de
montagegaten in het achterframe houdt (Fig. 3).
4
3
1
Figuur 3
1. Kick-standaard
2. Veerbeugel
2. Bevestig de kick-standaard aan beide zijden van het
frame met een tapbout, borgring, afstandstuk, platte ring
en borgmoer (Fig. 3). Het afstandstuk moet worden
geplaatst in het montagegat van de kick-standaard.
Transportwielen monteren
1. Trap de kick-standaard omlaag met uw voet en trek de
handgreep omhoog om de maaimachine te laten steunen
op de kick-standaard.
2. Smeer #242 Loctite op de schroefdraad van de
wielassen.
3. Draai de rechterwielas in de aandrijfpoelie op de
rechterzijde van de machine (Fig. 4).
2
3. Veerhouder
4. Veer
12
1
Figuur 4
1. Wielas, rechts
4. Draai de as vast met een torsie 88 tot 101 Nm
Opmerking: De rechterwielas heeft een linkse draad.
5. Smeer Never-Seeze op de onbedekte uiteinden van de
assen en schuif het wiel op de as (Fig. 5).
6. Draai de sluitklem van het wiel weg van het midden van
het wiel zodat het wiel verder op de as kan schuiven
(Fig. 5).
7. Draai het wiel naar voren en achteren totdat het wiel
helemaal op de as schuift en de sluitklem vastzit in de
gleuf op de as.
1
Figuur 5
1. Sluitklem
8. Herhaal dit aan de andere kant van het machine.
9. Pomp de banden op tot 574 tot 718 Pa (12 tot 15 psi).
