Ingebruikname
Functie
Bedieningsbord TC
TC
Bedieningsbord TC
Alle bedieningselementen zijn van
buitenaf zichtbaar. Een transparant
verwijderbaar deksel, vastgeklikt op de
kap, beschermt de verschillende
bedieningen en afstelmogelijkheden om
de brander af te stellen en te
gebruiken.
Het bedieningsbord TC bevat ook een
zekering voor de stuurkring.
Om het deksel te verwijderen, licht met
de hand op de zijkant of de zijkanten
drukken en naar u toe s trekken om
het deksel vrij te maken.
Om terug te plaatsen, in de uitsparing
plaatsen en op de twee puntclipsen
drukken.
14
0111 / 13 007 379D

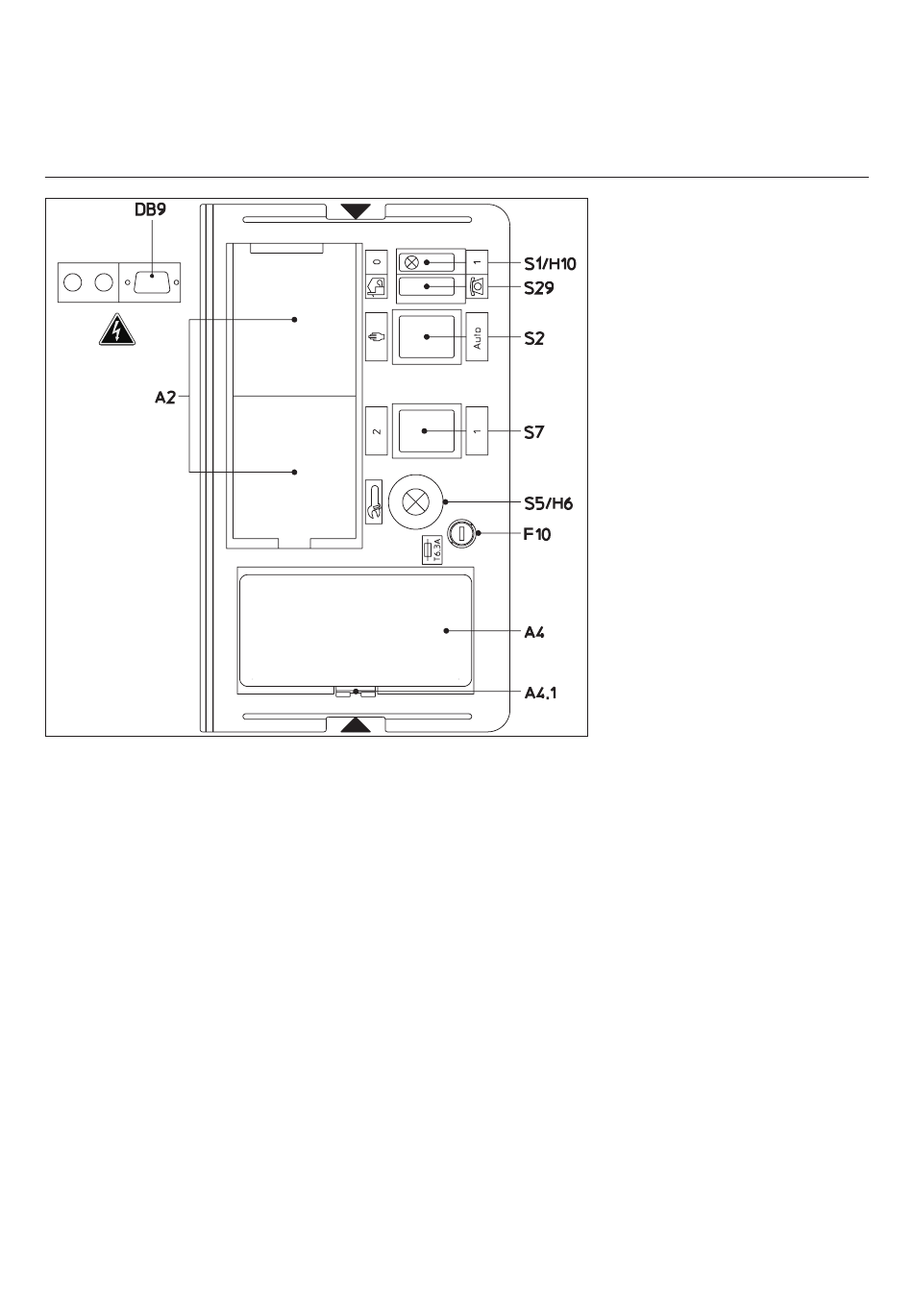

Functie van de TC-schakelaars
A2
Genormde inplantingsplaatsen
48x48mm of 49x96mm voor een
vermogensregeling (optioneel)
A4
Plaats voorbehouden voor een
display (optie). Zonder optie: een
afsluitplaat plaatsen om de
gecodeerde lichtsignalen die
worden uitgezonden door de kast
bij een defect weer te geven.
DB9
Geplaatst onder de TC
Plaats voorbehouden voor een
displaycontact (optie)
F10
Zekering van het TC
Driestandenschakelaars
S1
Algemene schakelaar van het TC
0
Zonder spanning
1
Onder spanning
groene verklikker H10
brandt op de schakelaar
S2
Keuzeschakelaar van de
werkingsmodus
Auto Automatische plaatselijke
modus
K
Manuele modus
S5
Schakelaar verwijderd van de
kast met :
- visualisering van een defect,
rode verklikker H6 brandt
- terugstel-drukknop.
S7
Werking gekoppeld met
S29J - S2K
Keuzeschakelaar voor trappen
1
Ontstekingsdebiet en 1
2
Nominaal debiet en 2
In elke trap blijft de brander in de
gekozen trap.
S29
Keuzeschakelaar voor het
bedieningsbord
J
Plaatselijke modus
(
Afstandsbestuurde modus
(optie)
ste
trap
de
trap
