4.4
Gemotoriseerde buitenunit
installeren
Onderdelen - Gereedschap - Accessoires
Naam
Gemotoriseerde buiten-
unit
Bevestigingsplaat
Krimpkousen
4 zelfborgende M6
moeren
Waterdichte kast voor
doorvoer kabels
Verlengsnoer motorver-
bindingskabel gemotori-
seerde buitenunit/bedie-
ningsunit
Verlengsnoer coaxver-
bindingskabel gemotori-
seerde buitenunit/bedie-
ningsunit
Beschermende kabelgoot
Siliconenlijm
4.4.1
Installatiemogelijkheden
Alvorens op het dak van het voertuig
te klimmen is het verplicht om na te
gaan of het dak gebouwd is om erop
te lopen. Controleer dit samen met de
bouwer van het voertuig. Als dit niet
het geval is moet er gebruik gemaakt
worden van een speciale stelling met
afrastering.
1. Controleer zorgvuldig of het dak van het
voertuig berekend is op het gewicht van de
gemotoriseerde buitenunit; als dit niet het
geval is moet het dak naar behoren verste-
vigd worden.
2. Kies een vrije plek op het dak van het voer-
tuig die groot genoeg is zodat de antenne
kan draaien. Maak het dak op de plaats
waar u de gemotoriseerde buitenunit wilt in-
stalleren goed schoon.
Rev.001
Opmerkingen
("4.3 Voormontage
van de automatische
antenne")
("Fig. 1" - 6)
("Fig. 1" - 9)
("Fig. 1" - 10)
("Fig. 1" - 11)
("Fig. 1" - 14)
("Fig. 1" - 15)
-
SIKAFLEX
Flat Sat Classic BT
3. Zoek het punt op het dak op waar u toegang
heeft tot het interieur van het voertuig waar
u de bedrading van de gemotoriseerde bui-
tenunit door wilt laten lopen.
4. Draai tijdens het bevestigen de bevesti-
gingsplaat (1) van de gemotoriseerde bui-
tenunit in de juiste richting, met de kleinste
kant (L min) loodrecht ten opzichte van de
rijrichting van het voertuig.
900 mm
500 mm
1400 mm
650 mm
1
1600 mm
850 mm
L min

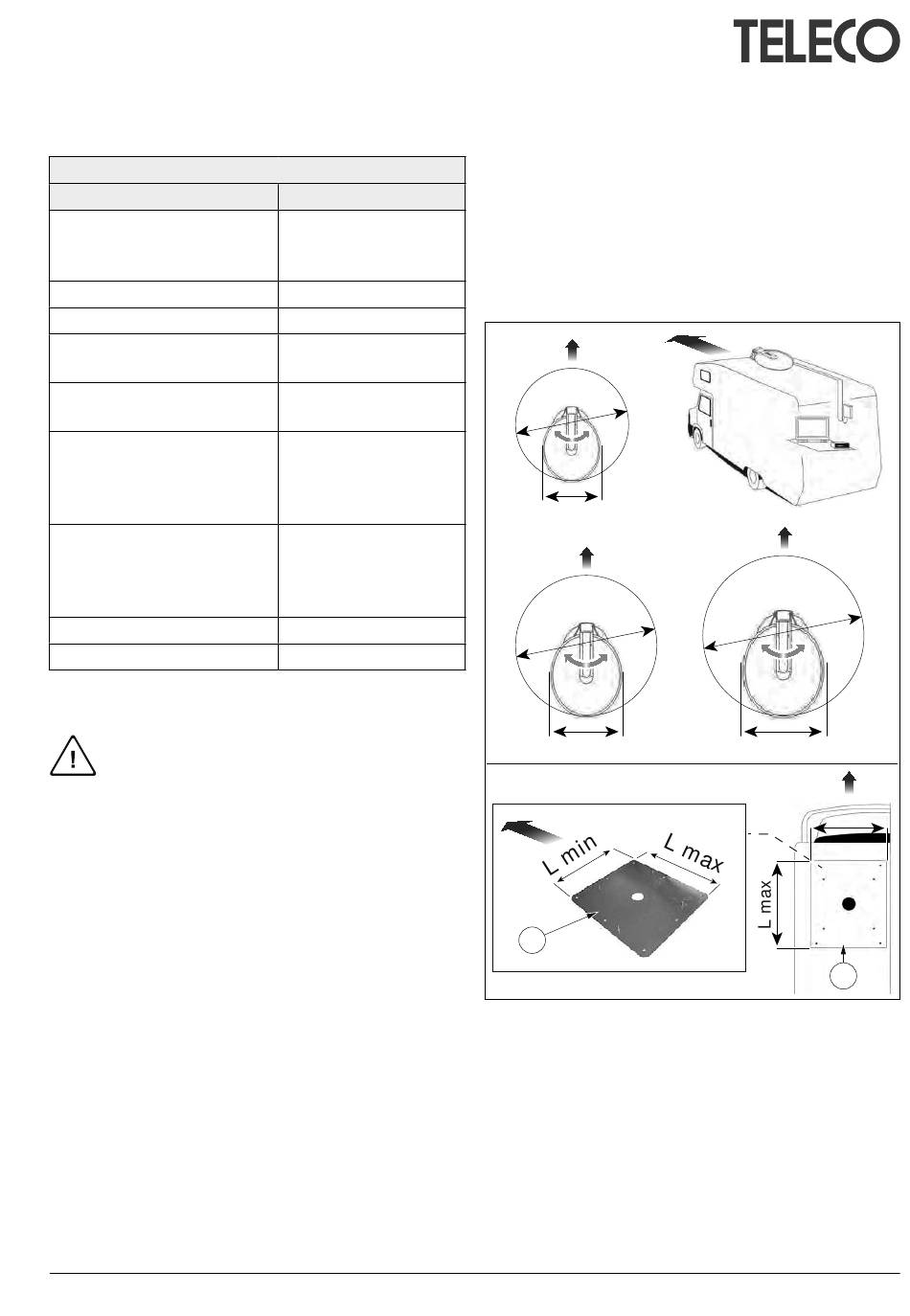

Fig. 7
- 15 -
