VEGAPULS 64 • Opslagtanks: chemicaliën-, olie-, multiproduct-, LPG-tanker
3
Montage op chemicaliëntanker (vrij
uitstralend)
3.1
Algemeen
Bij het vrij stralende radarniveaumeetinstrument VEGAPULS 64
worden korte radarimpulsen door de antenne uitgezonden, door het
productoppervlak gereflecteerd en door de antenne vervolgens weer
ontvangen. Omdat niet alleen het productoppervlak maar ook ieder
ander oppervlak binnen deze radarstraal de microgolven reflecteert,
moet bij de installatie aan boord van een schip vooral op de aanslui-
tingen, de ingebouwde onderdelen aan de zijkant en de ingebouwde
onderdelen op de bodem worden gelet.
5
6

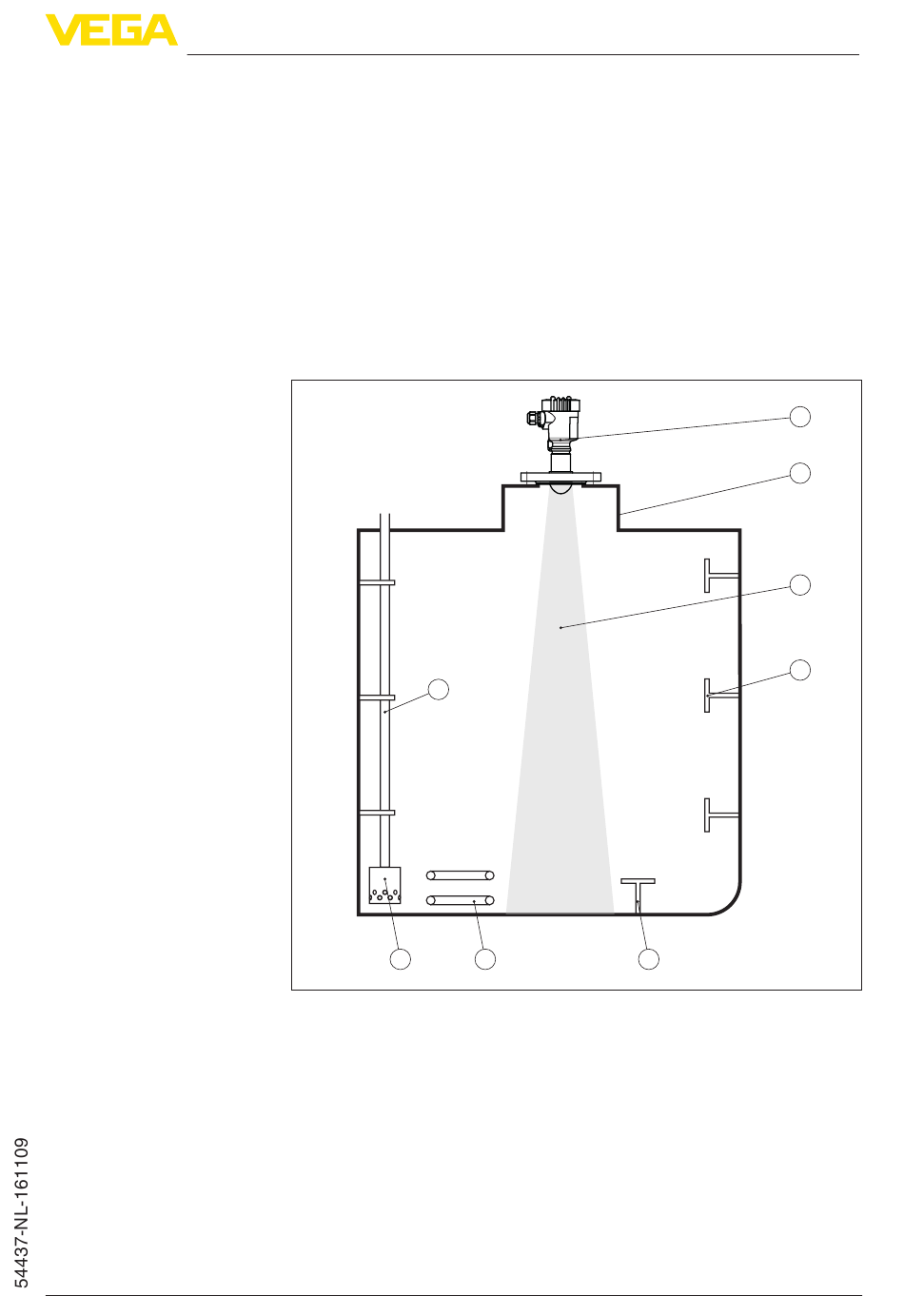

Fig. 15: Typische installatie op een cargotank
1
Radarsensor
2 VEGAPULS 64 Aansluitingen
3
Radarstraal
4
Spanten
5
Transportleiding
6
Transportpomp
7
Verwarmingsleidingen
8
Spanten
3 Montage op chemicaliëntanker (vrij uitstralend)
8
7
1
2
3
4
7
