5.
Monteer de maaihoogtearmen als volgt:
•
Greensmaster 1600 maaiers: koop bij
uw erkende Toro distributeur 2 nieuwe
maaihoogtearmen en monteer ze op de rol
en zijplaten met het bevestigingsmateriaal
dat u eerder hebt verwijderd
•
Greensmaster 800- en 1000-maaiers:
draai de maaihoogtearmen die u eerder
hebt verwijderd naar de voorste stand en
monteer ze op de rol en zijplaten met het
bevestigingsmateriaal dat u eerder hebt
verwijderd
(Figuur

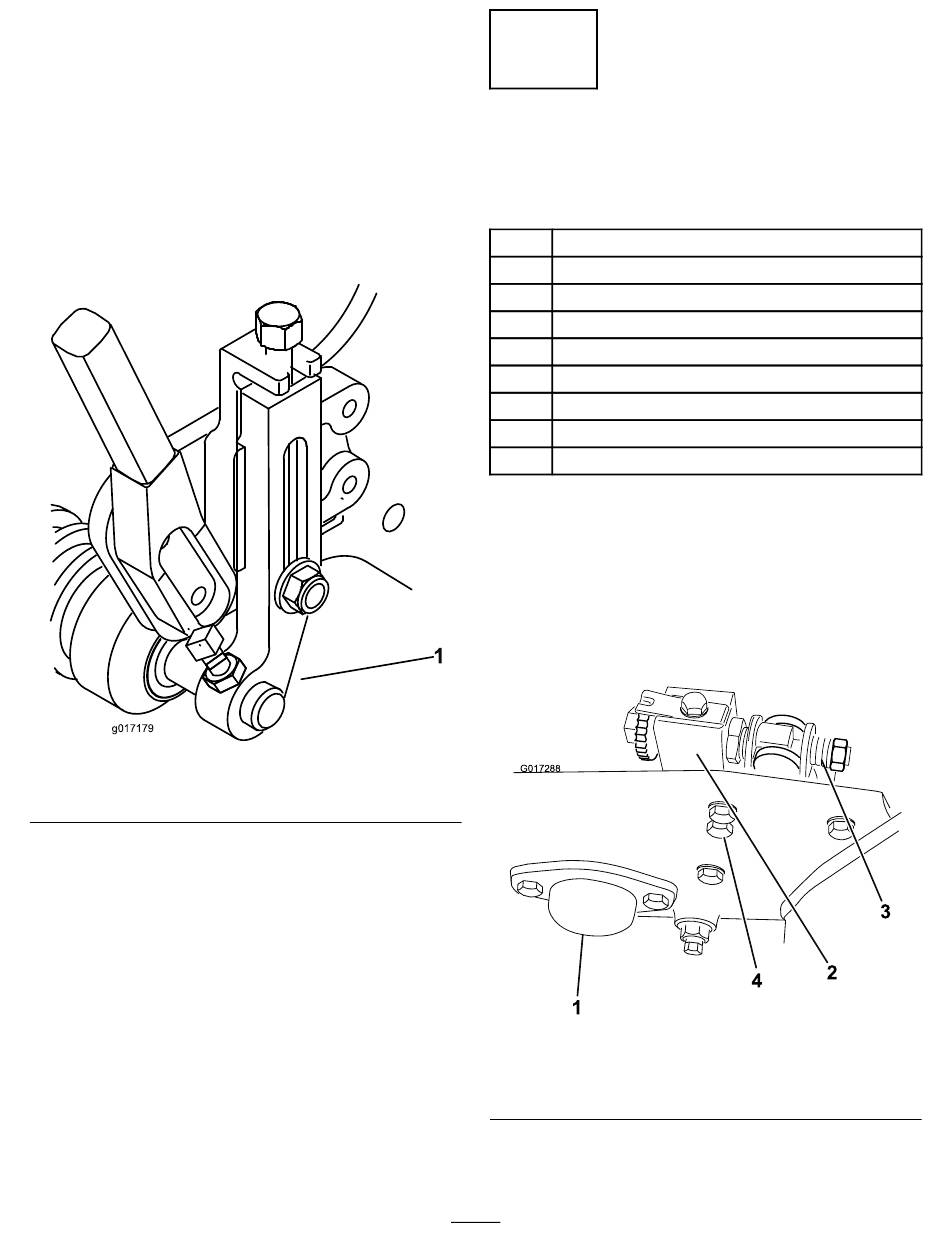

Figuur 2
1. Maaihoogtearm in voorste stand
(Figuur
2).
2).
g017179
3
De groomerbehuizing
monteren
Benodigde onderdelen voor deze stap:
1
Groomerbehuizing
2
Platkopschroef (⅜" x 2")
2
Borgmoer (⅜")
1
Lageradapter
2
Afstandsstuk
1
O-ring
-
Synthetisch smeervet
1
Sleufkap
1
Pasring
Procedure
1.
Verwijder de 2 bouten en borgmoeren
waarmee de dop aan de lagerbehuizing van de
linkermessenkooi en de zijplaat is bevestigd.
2.
Verwijder de dop en het bevestigingsmateriaal
en bewaar deze onderdelen voor het geval dat u
de groomer in de toekomst verwijdert
1. Dop
2. Afstelframe snijbalk
3
(Figuur
Figuur 3
3. Veerspanningsschroef
4. Bouten en ringen
3).
g017288
