9 | Machine in stand houden
Machine onderhouden

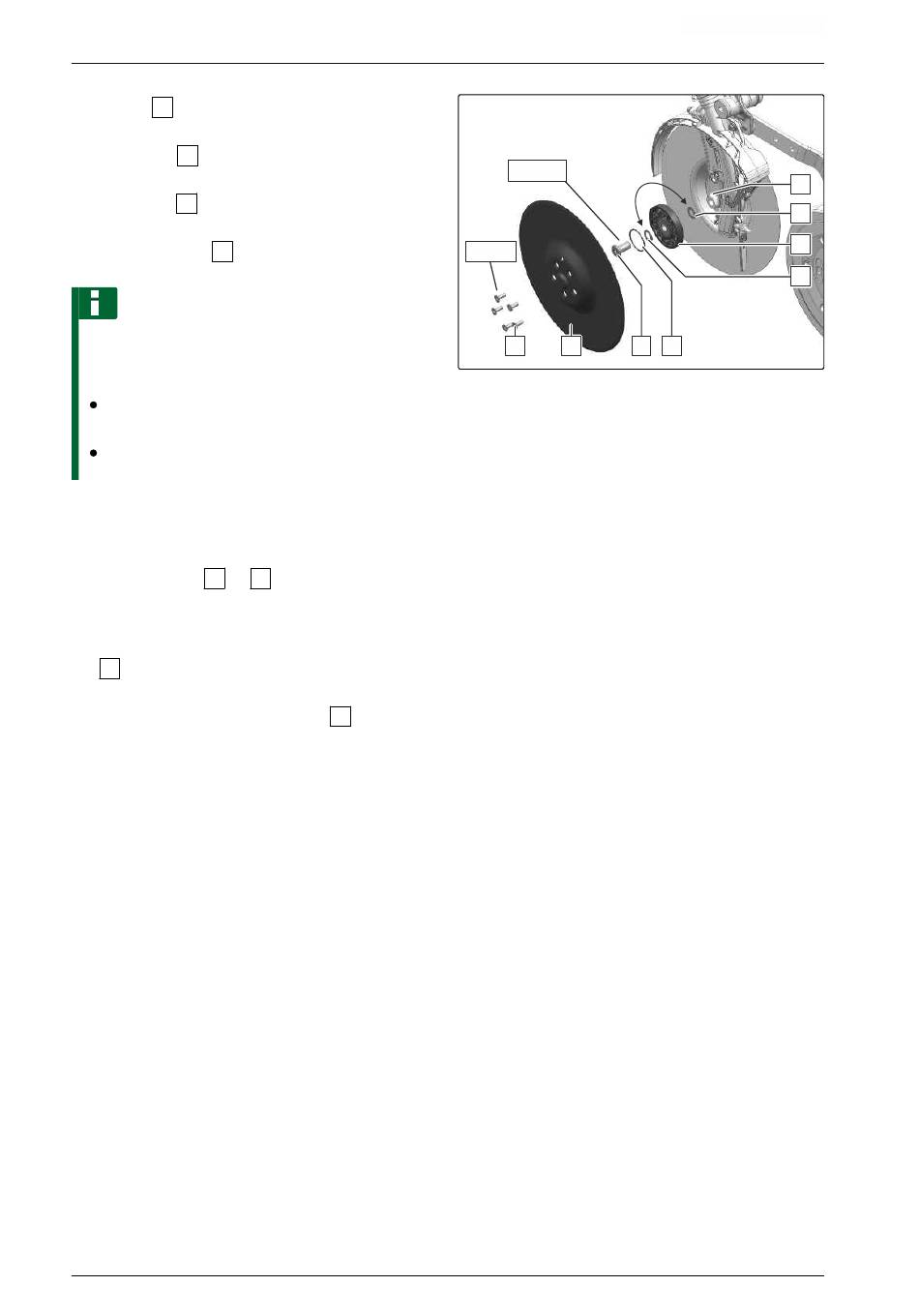

3. Bouten 8 demonteren.
4. Holle schijf 7 demonteren.
5. Afdichtring 5 demonteren.
6. Centrale bouten 6 demonteren.
AANWIJZING
De centrale schroeven hebben verschillende
schroefdraad:
De rechter centrale bout heeft rechtse
schroefdraad
De linker centrale bout heeft linkse
schroefdraad
Om te zorgen dat de holle schijven elkaar licht
7.
raken,
de afstand van de holle schijven met de
afstandsringen 4 en 2 instellen.
8. Niet benodigde afstandsringen aan de
tegenoverliggende zijde van het holle-schijflager
3 monteren met de centrale bout.
9. Holle-schijflager aan de zaaischijf 1 monteren.
10. Centrale schroef monteren.
Afdichtring voor montage controleren. Bij
11.
beschadiging vervangen.
Afdichtring monteren.
12. Holle schijf monteren.
13. Bouten monteren.
92
100 Nm
17 Nm
8
7
6
MG6545-NL-II | B.1 | 22.07.2021
1
2
3
4
5
CMS-I-00003234
