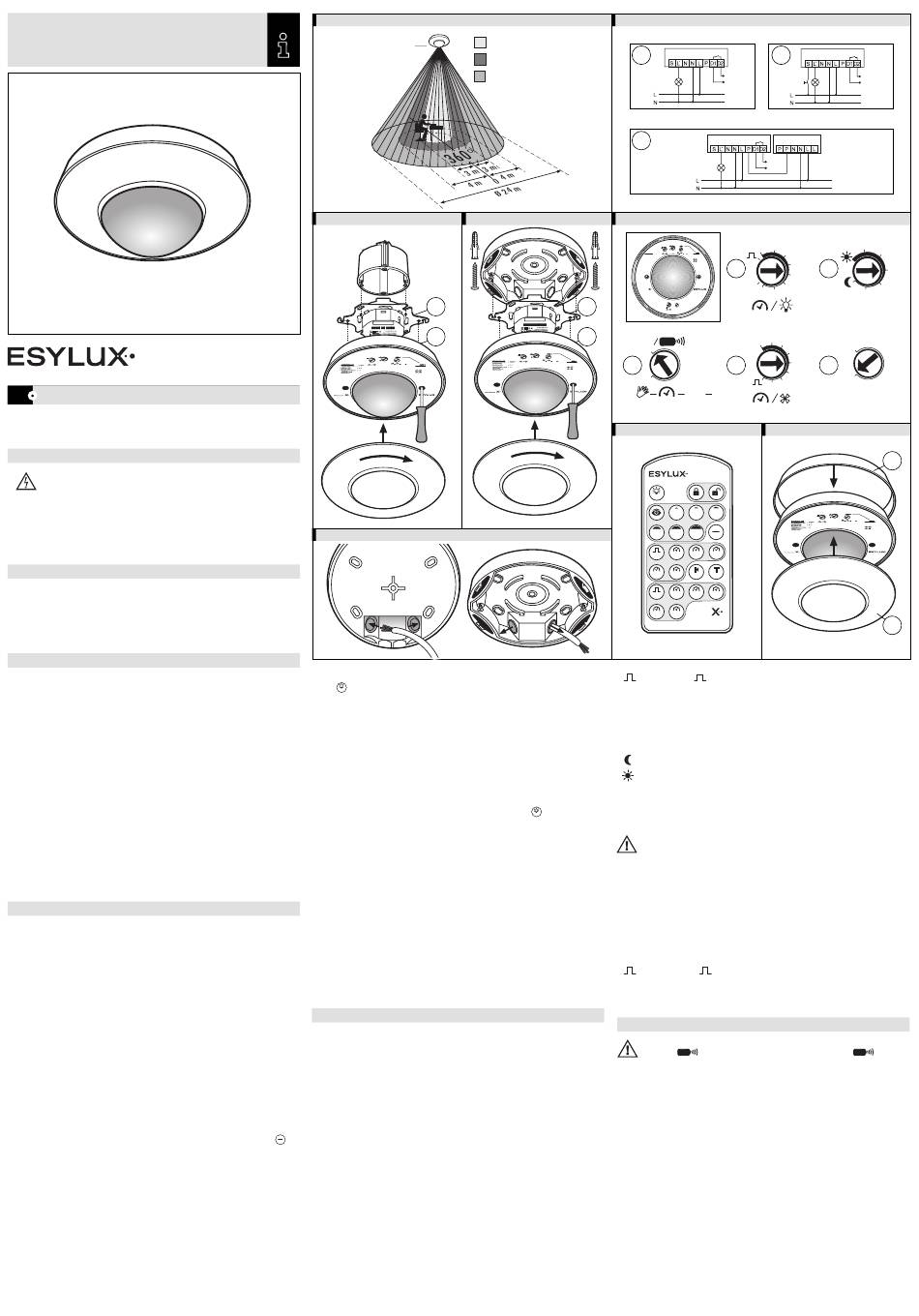

PRESENTIEMELDER
• PD 360i/24 - MASTER
•
NL
PRESENTIEMELDER
Wij feliciteren u met de aankoop van dit ESYLUX kwaliteitsproduct. Deze gebruiksaanwijzing staat borg
voor een goede werking. Lees de handleiding aandachtig en bewaar ze om later eventueel te kunnen
nalezen.
1 • VEILIGHEIDSINSTRUCTIES
LET OP: Werkzaamheden aan het 230V-net mogen uitsluitend door gekwalificeerd vakpersoneel
uitgevoerd worden conform de geldende installatievoorschriften/-normen.
Voor montage van het product de netspanning uitschakelen.
Het product is alleen bestemd voor normaal gebruik (volgens de gebruiksaanwijzing).
Aanpassingen, toevoegingen of schilderen zijn verboden omdat hierdoor iedere
garantieaanspraak vervalt. U dient het toestel onmiddellijk na het uitpakken op beschadigingen
te controleren. Bij bescha diging mag het toestel in geen geval in gebruik genomen worden.
Wanneer aannemelijk is dat veilig gebruik niet gewaarborgd kan worden, dient u het toestel
direct buiten gebruik te stellen en onbedoeld gebruik ervan te voorkomen.
2 • BESCHRIJVING
De ESYLUX PD 360i/24 is een presentiemelder met 360° waarnemingshoek en is voor
plafondmontage bestemd. Met grote reikwijdte tot 24 m diameter, geschikt voor kantoren,
klaslokalen, vergaderzalen enz. en doorgangszones met deels daglicht. Automatische
lichtregeling in functie van aanwezigheid en daglicht. Extra „HLK" schakelaarcontact voor
het aansturen van verwarming-ventilatie-klimaatregeling in functie van aanwezigheid.
Programmeerbaar met afstandsbediening; diverse parameters zijn zodoende zonder
gereedschap of ladder snel en precies instelbaar.
3 • INSTALLATIE / MONTAGE / AANSLUITING
• De aanbevolen montagehoogte bedraagt 2,50 - 3 m. Stijgt de montagehoogte, stijgt
ook de reikwijdte, maar daalt de gevoeligheid. Optimaal voor het activeren zijn
bewegingen dwars ten opzichte van de melder. Bij een directe en frontale benadering
is het voor de melder moeilijker een beweging te herkennen met het gevolg dat de
reikwijdte duidelijk kleiner is.
• Plaats de melder in functie van de ruimtelijke omstandigheden en vereisten
(fig. 1 (1) zittende persoon (2) frontaal op melder (3) dwars op melder). De melder zo monteren,
dat beide opgedrukte driehoeken (fig. 6) in langsrichting van de corridor wijzen.
• Monteer het product nooit zonder eerst de netspanning te onderbreken.
De PD 360i/24 is in de standaarduitvoering voor inbouwmontage gedacht (fig. 2).
Netvoeding (Powerbox fig. 2a) volgens aansluitschema (fig. 5) aansluiten en in de
inbouwcontactdoos bevestigen.
(5.1) Standaardwerking
(5.2) Standaardwerking met extra aansturing door sluitknop.
Met de knop kan het licht indien nodig handmatig aan- en afgezet worden.
(5.3) Meester-slaaf-schakeling: het meestertoestel schakelt aangesloten verbruikers in functie van de
ingestelde parameters. De slaaftoestellen dienen enkel voor de aanwezigheidsherkenning en geven
een impuls aan het meestertoestel als zij een beweging waarnemen. Opgelet: aan een
meestertoestel kunnen max. 10 slaaftoestellen worden aangesloten.
• De opbouwmontage vereist een opbouwcontactdoos (toebehoor) (fig. 4).
Opbouwcontactdoos met geschikte pluggen en schroeven goed aan het plafond
bevestigen (fig. 3). Netvoeding (Powerbox fig. 3a) volgens aansluitschema (fig. 5)
aansluiten en door aanhalen van de beide schroeven in de opbouwcontactdoos
bevestigen (fig. 3).
• Sensorgedeelte door lichte druk op de netvoeding opsteken en beide schroeven aanhalen.
4 • INGEBRUIKSTELLING
Bij levering is de melder op fabrieksprogramma/afstandsbediening afgesteld en is
daardoor klaar voor gebruik. Individuele instellingen kunt u met de afstandsbediening (fig. 7)
of door overhalen van de keuzeschakelaar (fig. 6c) handmatig met de instelelementen
(fig. 6a - 6e) eenvoudig doorvoeren. Bedieningsfouten zijn daardoor uitgesloten.
• Zet de netspanning aan.
Een initialisatiefase (opwarmen) van ca. 60 s begint.
De rode LED signaleert de toestanden van kanaal 1 = verlichting,
de groene LED van kanaal 2 = HLK.
Rode LED en groene LED knipperen langzaam (f = 1 Hz) = EEPROM is leeg.
Rode LED en groene LED knipperen snel (f = 4 Hz) = EEPROM heeft met de
afstandsbediening ingestelde gegevens opgeslagen. De aangesloten verlichting is aan.
• LED-indicatie na het opwarmen
Het omgevingslicht ligt onder de ingestelde lichtwaarde © daarna is de LED als
verklikkerlampje voor de bewegingsdetectie actief = 2 x kort flitsen per waargenomen
beweging (rode LED en groene LED). De aangesloten verlichting is aan.
Het omgevingslicht ligt boven de ingestelde lichtwaarde © de rode LED en de groene LED
zijn uit. Geen indicatie van de bewegingsdetectie. De aangesloten verlichting is uit.
4.1. Werkwijze voor kanaal 1 = verlichting
Functie „volautomatisch" / „halfautomatisch"
"Volautomatisch" en "halfautomatisch": met de A/M-regelaar (fig.6e.) of met de "
toets op de IR-afstandsbediening kunt u de werkwijze selecteren. Draait u de
A/M-regelaar op "A", kiest u "volautomatisch" en gaat de rode LED gedurende 3 s
knipperen. Draait u op "M", kiest u „halfautomatisch" en knippert de LED eveneens
3 s lang.
4.1.1 Werkwijze "volautomatisch"
De verlichting gaat automatisch aan wanneer de melder door een beweging geactiveerd
wordt en het omgevingslicht onder de ingestelde lichtwaarde ligt. Worden geen bewegingen
waargenomen en is de ingestelde nalooptijd verstreken, gaat het licht automatisch uit.
Om bij aanwezigheid ongewenst aan-/uitgaan van de verlichting als gevolg van plotse
veranderingen in de helderheid te vermijden, wordt de melder uitsluitend tijdvertraagd
geactiveerd. Bijvoorbeeld: een langstrekkende wolk zou onnodig schakelen kunnen
veroorzaken.
Tijdvertraging van „licht naar donker":
30 s
Tijdvertraging van „donker naar licht":
5 min
ABB. 1
3,00 m
ABB. 2
www.esylux.com
5
30
min.
16
4
10
Auto
RC
5
3
2
2
1
Test
15
30
1
min.
LUX
sec.
LUX
A/M
Auto
• Werksprogramm
Default programme
LUX:
A/M:
• Oder einstellbar per
Fernbedienung
Or adjustable via remote control
ABB. 4
Bijkomende handmatige verlichtingssturing met volautomatische werking
Met de
toets op de IR-afstandsbediening of met de externe toets (toets – arbeidsstroom –
ON/OFF
met nulleideraansluiting), die met de „S"-klem van de melder verbonden is (fig. 5.2), kunt u de
verlichting altijd handmatig aan- en afzetten.Wordt het kunstlicht ondanks hoge helderheid
in de kamer handmatig aangezet (omgevingslicht is sterker dan de ingestelde lichtwaarde),
blijft de verlichting aan zolang de melder nog een beweging waarneemt. Na het waarnemen
van de laatste beweging en het verstrijken van de ingestelde nalooptijd gaat de verlichting uit.
Om effectief energie te sparen wordt de verlichting nochtans na 30 minuten automatisch
afgezet, ook wanneer nog beweging waargenomen wordt of de nalooptijd nog actief is.
De verlichting kan daarna altijd weer handmatig bediend worden. Wordt het kunstlicht
handmatig afgezet, blijft de verlichting uit zolang de melder nog een beweging waarneemt.
De melder keert na het waarnemen van de laatste beweging eerst naar de vorige
instel-modus terug, nadat de nalooptijd verstreken is.
4.1.2. Werkwijze "halfautomatisch"
Hebt u voor "halfautomatisch" gekozen, moet u de verlichting met de
IR-afstandsbediening of met de externe toets (toets – arbeidsstroom – met nulleideraan-
sluiting), die met de „S"-klem van de melder verbonden is, aanzetten. Dit betekent dat
bewegingen de melder niet kunnen activeren.
Wordt het kunstlicht ondanks hoge helderheid in de kamer handmatig aangezet
(omgevingslicht is sterker dan de ingestelde lichtwaarde), blijft de verlichting aan zolang
de melder nog een beweging waarneemt (de lichtmeting is inactief). Na het waarnemen
van de laatste beweging en het verstrijken van de ingestelde nalooptijd gaat de verlichting
uit. Om effectief energie te sparen wordt de verlichting nochtans na 30 minuten automatisch
afgezet, ook wanneer nog beweging waargenomen wordt of de nalooptijd nog actief is.
De verlichting kan daarna altijd weer handmatig bediend worden.
Wordt het kunstlicht bij geringe helderheid in de kamer handmatig aangezet (omgevingslicht
is zwakker dan de ingestelde lichtwaarde), blijft de verlichting aan zolang de melder nog
een beweging waarneemt (de lichtmeting is actief). Na het waarnemen van de laatste
beweging en het verstrijken van de ingestelde nalooptijd gaat de verlichting uit. Neemt
het daglicht echter toe en stijgt het omgevingslicht boven de ingestelde lichtwaarde, zet de
melder de verlichting 5 minuten na het bereiken van de ingestelde lichtwaarde automatisch
af. De verlichting kan daarna altijd weer handmatig bediend worden.
4.2. Werkwijzen voor kanaal 2 = HLK
Het HLK-kanaal (verwarming, ventilatie, klimaatregeling enz.) schakelt enkel automatisch
nadat een beweging de melder heeft geactiveerd en zonder invloed van de lichtwaarde.
5 • AFSTELLING MET DE INSTELELEMENTEN
De handmatige instelling is enkel mogelijk indien de modusschakelaar (fig. 6c) op het handsymbool staat.
• Modusschakelaar (fig. 6c)
Staat de pijl op „Hand", functioneert de melder door middel van de instelelementen.
Staat de pijl op „Auto", functioneert de melder als volgt:
a) Nog geen waarden met de afstandsbediening ingevoerd = volgens de instellingen van
het fabrieksprogramma:
• Fabrieksprogramma:
Lux-waarde: werkplek (ca. 400 lux)
Tijdinstelling kanaal 1: 5 min
Tijdinstelling kanaal 2: 60 min
A
"
Volautomatische werking
M
b) Volgens de met de IR-afstandsbediening gemaakte instellingen.
• Regelaar: nalooptijd kanaal 1 = verlichting (fig. 6a)
De tijd kan tussen 15 s en 30 min gekozen worden.
TEST: Staat de pijl op „TEST", is de „testmodus" geselecteerd, d.w.z.:
• De lichtwaarde is gedeactiveerd.
• Zodra de melder door een beweging geactiveerd wordt, gaan de rode LED en de
aangesloten verlichting (kanaal 1) afwisselend 1 s AAN en 2 s UIT.
1
2
3
ABB. 3
2a
3a
2b
3b
5
30
min.
16
4
Auto
RC
10
5
3
2
2
Test
1
1
15
sec.
30
min.
LUX
LUX
A/M
Auto
RC
• Werksprogramm
Default programme
RC
LUX:
Arbeitsbereich
Working area
: 5 min.
Arbeitsbereich
: 60 min.
Working area
: 5 min.
A/M:
Vollautomat
Fully automatic
: 60 min.
• Oder einstellbar per
Vollautomat
Fernbedienung
Fully automatic
Or adjustable via remote control
toets op de
ON/OFF
ABB. 5
5.1
5.2
R2
5.3
Master
R2
ABB. 6
30
5
16
30
16
4
min.
min.
10
Auto
RC
3
5
2
2
10
Test
1
min.
1
15
sec.
30
LUX
Potentiometer LUX
LUX
A/M
Auto
RC
Position
• Werksprogramm
• Durchgangsbereiche
= 1 - 2
Default programme
Transfer areas
LUX:
Arbeitsbereich
• Arbeitsbereiche
= 2 - 3
Working area
Working areas
• Tätigkeiten mit hohem = > 3
: 5 min.
Lichtbedarf
: 60 min.
Activities of high
lighting need
A/M:
Vollautomat
Fully automatic
6a
• Oder einstellbar per
Fernbedienung
Or adjustable via remote control
Test
1
min.
www.esylux.com
15
30
sec.
120
min.
60
50
M
40
30
15
10
A
5
min.
120
60
min.
Auto
RC
50
40
6d
6c
15
10
5
min.
LUX
A/M
ABB. 7
ABB. 8
ON/OFF
100
250
400
LUX
LUX
LUX
A
600
800
20 00
M
LUX
LUX
LUX
1
2
min
5
min
min
PULSE
c1
10
min
15
min
RESET
TEST
1
5
15
min
min
min
PULSE
c2
30
min
60
min
Mobil-PDi/MDi
:Staat de pijl op
, is „korte impuls" geselecteerd, d.w.z.:
• De melder reageert op beweging en op de ingestelde waarde van het
omgevingslicht.
• Zodra de melder door een beweging geactiveerd wordt, gaan de rode LED en
de verlichting (kanaal 1) gedurende 1 s aan en vervolgens gedurende 9 s uit.
• Regelaar: lichtwaarde LUX kanaal 1 = verlichting (fig. 6b)
De lichtwaarden kunnen tussen 5 lux en 2000 lux gekozen worden.
: de lichtwaarde bedraagt ca. 5 lux.
: dag-/nachtwerking
Gemakshalve is de schaalaanduiding in toepassingsgebieden ingedeeld:
• Doorgangszones
= 1 - 2 (40 - 200 lux)
• Werkplekken
= 2 - 3 (200 - 600 lux)
• Activiteiten met behoefte aan veel licht
= > 3 (> 600 lux)
OPMERKING: bereikt u door het draaien van de LUX-regelaar (beginnend bij het maansymbool)
de actuele waarde van het omgevingslicht, gaat de rode LED aan (LED als instelhulp).
De LED gaat na 30 s automatisch weer uit.
• Regelaar: vol-/halfautomatisch A/M (fig. 6e)
Met deze regelaar bepaalt u de werkwijze, d.w.z. „volautomatisch" of „halfautomatisch".
„Volautomatisch":
Staat de pijl op „A", is „volautomatisch" actief.
(Zie sectie voor individuele functiebeschrijvingen.)
„Halfautomatisch":
Staat de pijl op „M", is „halfautomatisch" actief.
(Zie sectie voor individuele functiebeschrijvingen.)
• Regelaar: nalooptijd kanaal 2 = HLK (fig. 6d)
De tijd kan tussen 5 min en 120 min variabel ingesteld worden.
: Staat de pijl op
, is „korte impuls" geselecteerd, d.w.z.:
• De melder reageert enkel op beweging en wordt niet door de
lichtwaarde gestuurd.
• Zodra de melder door een beweging geactiveerd wordt, gaan de groene LED
en kanaal 2 gedurende 5 s aan en vervolgens gedurende 5 s uit.
6 • AFSTELLING MET DE AFSTANDSBEDIENING
Opmerking: om de afstandsbediening Mobil Pdi/MDi te kunnen gebruiken, moet de modusschakelaar
op "
" staan (fig. 7.1). Staat de keuzeschakelaar op "
Auto
RC
hebt u nog geen parameters met de afstandsbediening ingevoerd, gebruikt het toestel het vast
ingestelde fabrieksprogramma.
De met de afstandsbediening ingevoerde waarden blijven opgeslagen. De waarden gaan
ook bij stroomuitval niet verloren. Met de afstandsbediening Mobil Pdi/MDi (fig. 7) kunt
u de instellingen zonder ladder of gereedschap comfortabel vanaf de begane grond
programmeren. Richt de afstandsbediening tijdens het programmeren direct op de
presentiemelder zodat een optimale ontvangst gewaarborgd is. Houd er rekening mee dat
directe zonnestraling de standaardreikwijdte van ca. 6 m door het infraroodgehalte van het
zonlicht sterk kan beperken.
R2
Slave
5
4
5
6b
3
2
2
1
LUX
M
6e
30
A
8b
5
30
16
4
min.
10
Auto
RC
3
5
2
1
2
Test
1
min.
15
sec.
30
LUX
LUX
A/M
Auto
RC
• Werksprogramm
Default programme
LUX:
Working area
Arbeitsbereich
: 5 min.
: 60 min.
A/M:
Vollautomat
Fully automatic
• Oder einstellbar per
Fernbedienung
Or adjustable via remote control
8a
" en
Auto
RC
Advertenties
Gerelateerde Handleidingen voor ESYLUX PD 360i/24 MASTER
Samenvatting van Inhoud voor ESYLUX PD 360i/24 MASTER
- Pagina 1 Or adjustable via remote control min. PRESENTIEMELDER Wij feliciteren u met de aankoop van dit ESYLUX kwaliteitsproduct. Deze gebruiksaanwijzing staat borg voor een goede werking. Lees de handleiding aandachtig en bewaar ze om later eventueel te kunnen ABB. 7 ABB. 8 nalezen.
- Pagina 2 (bijvoorbeeld na afloop van de garantietermijn, buiten de garantie vallende gebreken) Vaste nalooptijd (1 min.) dan zal ESYLUX GmbH trachten het toestel zo goedkoop mogelijk voor u te repareren. De garantieaansprakelijkheid omvat geen normale slijtage, verandering door milieueffecten of transportschade noch schade ontstaan als gevolg van het niet in acht nemen van de gebruiksaanwijzing, de onderhoudsinstructies, en/of het niet in acht nemen van voor de Vaste nalooptijd (2 min.)
