Rookgasafvoer en luchttoevoer
Het toestel kan zowel open als gesloten worden opgesteld. Het
toestel dient te worden aangesloten op een Sentry dak- of
muurdoorvoerset.
Het toestel moet worden aangesloten op dikwandig aluminium of
roestvaststaal
rookgasafvoermateriaal.
gebruikt, dan moet een condensopvang zo dicht mogelijk bij de
toestelaansluiting worden gemonteerd. Horizontale delen in het
rookgasafvoerkanaal moeten op een afschot van 50 mm per meter
naar het toestel toe worden gemonteerd.
Sluit de condensafvoer via een open verbinding aan op het riool, zie
figuur 3.
2.9.1 Open opstelling
Tabel 2 toont de rookgasdiameters en maximale lengte van het rookgasafvoerkanaal. Voor 90°
bochten dient de lengte volgens tabel 3 op de maximale lengte in mindering te worden gebracht.
tabel 2: rookgasafvoerkanaal
model
diameter (mm)
CWH30/...
CWH60/...
CWH90/...
CWH120/...
2.9.2 Gesloten opstelling met tweepijpssysteem van rookgasafvoer en luchttoevoer
Voor de CWH30 en 60 is een aansluitstuk voor een tweepijpssysteem beschikbaar, zie tabel 4. Figuur
4 toont de maximale lengte van luchttoevoer en rookgasafvoerkanaal. Voor extra bochten dient de
lengte volgens tabel 5 op de maximale lengte in mindering te worden gebracht.
lengte (m)
80
50
80
20
130
50
130
40

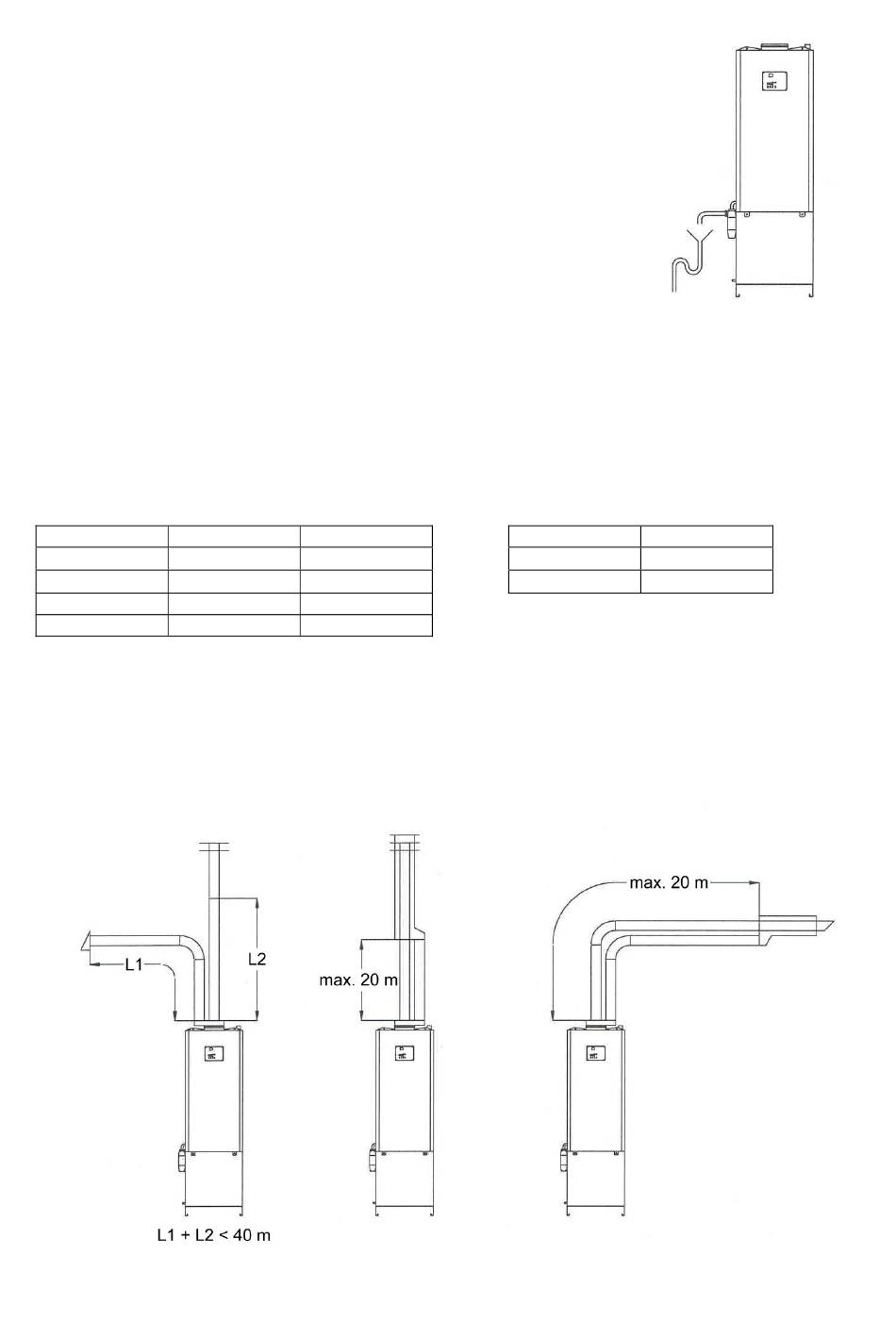

figuur 4: maximum lengte rookgasafvoer/luchttoevoer
Wordt
roestvaststaal
tabel 3: weerstand bochten
bocht 90°
∅ 80 mm
∅ 130 mm
8
figuur 3: condensafvoer
lengte (m)
4
2
