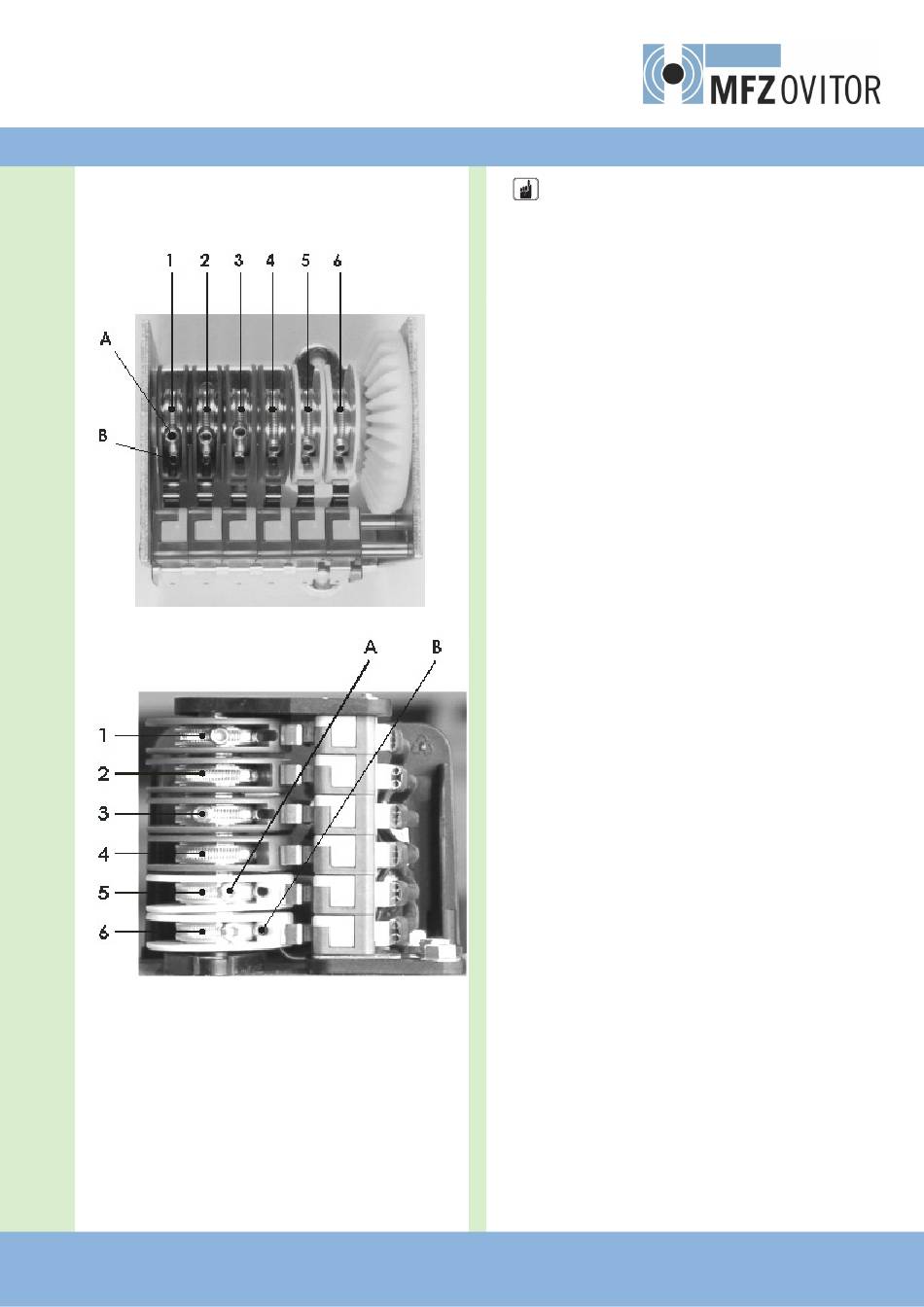

6.2
Eindschakelaarinstellingen FDF / FTA /
FDS
1. Extra eindschakelaar OPEN
2. Eindschakelaar OPEN
3. Veiligheidseindschakelaar OPEN
4. Veiligheidseindschakelaar DICHT
5. Eindschakelaar DICHT wit
6. Extra eindschakelaar DICHT
groen
groen
rood
rood
wit
LET OP
Beschadiging of vernieling veroorzaakt door on-
juiste montage!
Door het passeren van de eindpositie tijdens het afstelpro-
ces kan de deur beschadigd raken.
1. Display menu AFSTELLING selecteren
2. Deur met + en - in gewenste DICHT-stand bewegen
3. De schakelnok 5 (wit) zodanig instellen dat de eindschake-
laar reageert
4. Bevestigingsschroef A vastschroeven.
5. De fijnafstelling wordt met schroef B gedaan.
6. Deur met + en - in de gewenste stand OPEN bewegen.
7. De schakelnokken 2 (groen) zodanig instellen, dat de eind-
schakelaar wordt bediend.
8. Bevestigingsschroef A vastschroeven.
9. De veiligheidseindschakelaars 3 en 4 (rood) moeten zoda-
nig worden ingesteld, dat ze onmiddellijk reageren na het
passeren van de stuureindschakelaar.
10. Na het proefdraaien controleren of de bevestigingsschroe-
ven goed vast zitten.
11. De extra eindschakelaars 1 en 6 hebben een potentiaalvrij
wisselcontact
Deurbesturing FS 345 / Rev.A 0.0 – 17
NL
