entrematic EM PSL150 Installatie- En Servicehandleiding

entrematic EM PSL150 Installatie- En Servicehandleiding

Schuifdeuropener
Verberg thumbnails Zie ook voor EM PSL150:
Inhoudsopgave

Advertenties

Quick Links

Download deze handleiding

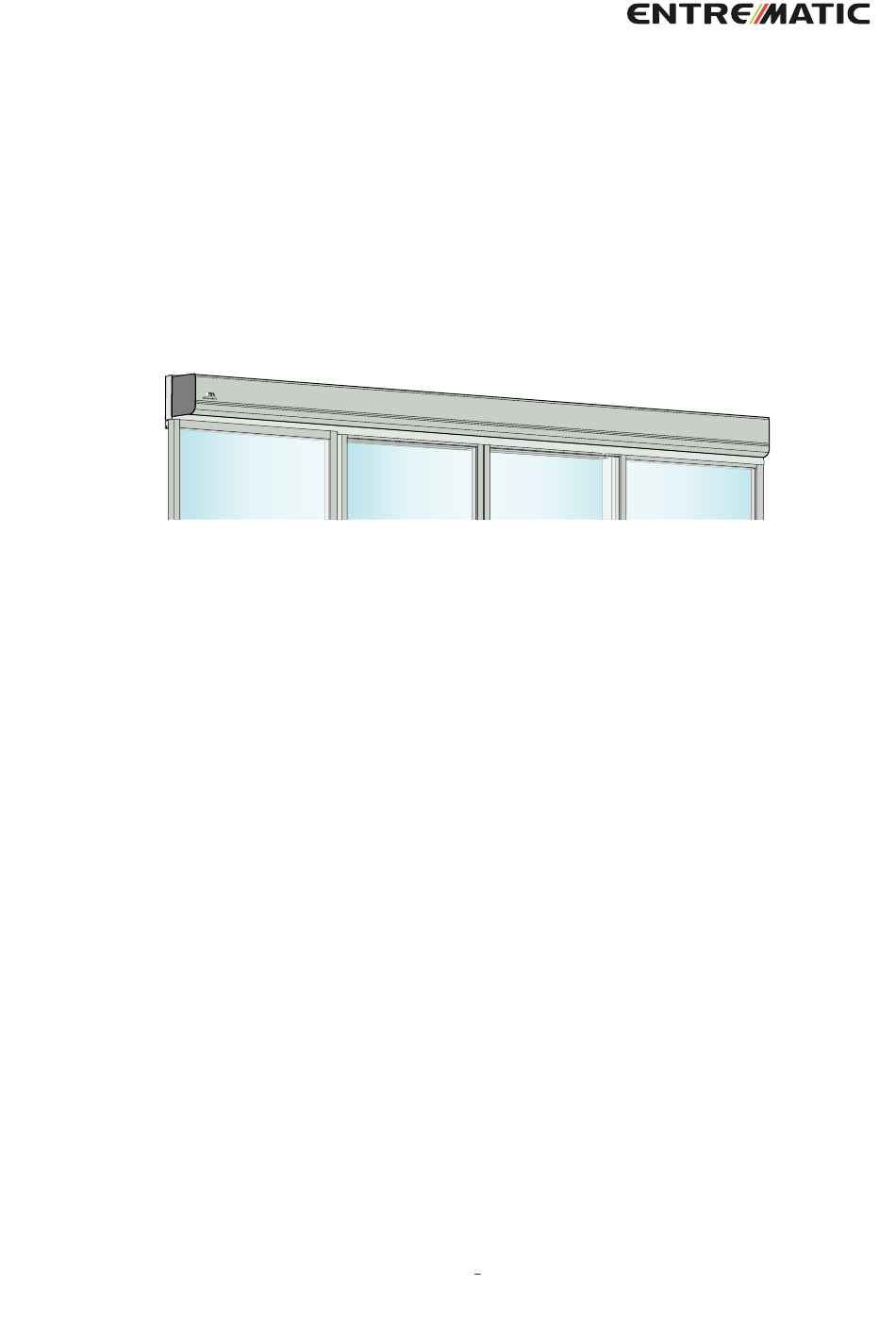

Schuifdeuropener
EM PSL150
Installatie- en servicehandleiding
Originele instructies
1016248-EMnl-NL-7.0 Versie 2019-11-08

Advertenties

Inhoudsopgave
loading

Gerelateerde Handleidingen voor entrematic EM PSL150

Samenvatting van Inhoud voor entrematic EM PSL150

  • Pagina 1 Schuifdeuropener EM PSL150 Installatie- en servicehandleiding Originele instructies 1016248-EMnl-NL-7.0 Versie 2019-11-08...
  • Pagina 2 © Alle rechten in en van dit materiaal zijn exclusief eigendom van Entrematic Group AB. Kopiëren, scannen, wijzigen of aanpassingen zijn uitdrukkelijk verboden zonder de voorafgaande schriftelijke toestemming van Entrematic Group AB. Wijzigingen zonder voorafgaande kennisgeving voorbehouden. Backtrack information: folder:Workspace Main, version:a562, Date:2019-09-24 time:12:47:35, state: Frozen...

  • Pagina 3: Inhoudsopgave

    Afhangen en monteren van de deurvleugels ........................11.9 Hoogteafstelling ..................................... 11.10 Montage van Entrematic Group vloergeleiding (framedeuren van anderen) ............11.11 Afstelling van de diepte van de deurvleugels ........................11.12 Installatie van onderdelen en elektrische bedrading ......................11.13 Installatie van spanwielset ................................
  • Pagina 4 Synchronisatie ....................................15.4 Programmaschakelaars (OMS) ..............................15.4.1 Types ....................................15.4.2 Functionaliteit programmaschakelaar (OMS) ....................15.5 Entrematic Door Connect ................................15.6 Slot ........................................15.6.1 Het slot installeren (LD, LDP, LDB) .......................... 15.6.2 Verbinding van LD, LDP, LDB ............................. 15.6.3 Installatie van het espagnoletslot (LDE) (het espagnoletslot mag momenteel niet gemonteerd worden in vluchtwegen) ............................
  • Pagina 5 Opsporen van storingen ..............................16.1 Na herstel of vervanging moet de deuropener als volgt worden gecontroleerd: ............ Service/onderhoud ................................17.1 Service ....................................... 1016248-EMnl-NL-7.0 Versie 2019-11-08...
  • Pagina 6 Versie 2019-11-08 1016248-EMnl-NL-7.0...

  • Pagina 7: Versie

    1 Versie Versie De volgende pagina s zijn herzien: Pagina Versie 6.0 → 7.0 MEU-informatie toegevoegd in parameter 10. Het hoofdstuk verplaatst naar een nieuwe sectie. Hoofdstuk toegevoegd.Mechanische noodinrichting met elastisch koord Informatie toegevoegd over artikel CO48 1016248-EMnl-NL-7.0 Versie 2019-11-08...

  • Pagina 8: Instructies Voor Veilig Gebruik

    2 Instructies voor veilig gebruik Instructies voor veilig gebruik • Het niet naleven van de informatie in deze handleiding kan persoon- lijke verwondingen of schade aan de apparatuur tot gevolg hebben. • Om het risico op lichamelijk letsel te verkleinen, dient u deze deuropener alleen te gebruiken in combinatie met deuren voor voetgangers.

  • Pagina 9: Belangrijke Informatie

    De EMPSL150 is een automatische schuifdeuropener die is ontwikkeld om entrees voor gebouwen en doorgangen binnen gebouwen te creëren. De EM PSL150 kan op een muur of balk worden gemonteerd. De montage is eenvoudig voor zowel nieuwbouw als voor vervangende toepassingen en kan worden aangepast voor een grote verschei- denheid aan toepassingen.

  • Pagina 10: Storing Van Ontvangst Door Elektronische Apparatuur

    Milieuvereisten Entrematic GroupProducten zijn voorzien van elektronica en kunnen ook worden voorzien van accu’s, die materialen bevatten die schadelijk zijn voor het milieu. Schakel altijd de netvoeding uit voordat u elektronica en accu's verwijdert, en zorg dat zowel deze elektronica en accu's als het verpakkingsmateriaal op de juiste manier en volgens de plaatselijke regelgeving worden afgevoerd.

  • Pagina 11: Over Deze Handleiding

    4 Over deze handleiding Over deze handleiding In deze handleiding worden de functies van de EM PSL150 Sliding Door Operator beschreven voor software-release 5.1. Software-releases met inbegrepen softwareversies Release Versies SW 3.0 7.4.9.2 8.4.9.2 1.1.9.2 3.5.9.2 4.2.9.2 SW 3.1 8.4.12.2 9.4.12.2...

  • Pagina 12: Technische Gegevens

    EM PSL150-2: 200 kg/deurvleugel Enkele deur zonder noodopeningsfunctie: EMPSL150-R/L: 240 kg Voor Low Energy modus: 150 kg/deurvleugel Vrije opening: Dubbele: EM PSL150-2: 1.000 3.000 mm Enkele schuifdeur: EM PSL150-R/L: 800 3000 mm Open- en sluitsnelheid: Variabel tot ca. (EM PSL150-2): Hoge prestatie...

  • Pagina 13: Deurgewicht In Relatie Tot Prestatieniveau

    5 Technische gegevens Deurgewicht in relatie tot prestatieniveau Kunststof wielen Hoofdbesturing Type afdichting Gewicht deur [kg] Prestatieniveau Enkel Dubbele deu- Vluchtroute Normale afdichting 1 x 90 2 x 90 Tight Seal 1 x 75 2 x 75 Hoge prestatie Niet-vluchtroute Normale afdichting 1 x 90 2 x 90...

  • Pagina 14: Classificatie Volgens Din 18650

    5 Technische gegevens Classificatie volgens DIN 18650-1 Classificatie volgens DIN 18650-1 Cijfer 1 Cijfer 2 Cijfer 3 Cijfer 4 Cijfer 5 Cijfer 6 Cijfer 7 Cijfer 8 1,2,3 1,2,4 Type aandrijving, cijfer 1. schuifdeuraandrijving Duurzaamheid aandrijving, cijfer 2. 1.000.000 testcycli, bij 4.000 cycli per dag Type deurvleugel, cijfer 3.

  • Pagina 15: Ontwerp En Functiebeschrijving

    Vluchtweg De EM PSL150 kan worden gecombineerd met een noodinrichting die de deuren automatisch opent of sluit in geval van een stroomstoring en kan bovendien ook op een brandalarm of rookmel- der worden aangesloten.

  • Pagina 16: Modellen

    • EM PSL150–2; voor dubbele deuren, bestaande uit twee deurvleugels die naar twee zijden openschuiven om samen een deuropening te vormen. • EM PSL150–1; voor enkele schuifdeuren met één deurvleugel die naar rechts of links opengaat. EM PSL150 2 (dubbele deuren)

  • Pagina 17: Onderdelen

    8 Onderdelen Onderdelen Beschrijving Beschrijving Netaansluiting Spanwiel Voedingseenheid (PSU 75/PSU 150) Deuraanslag Aandrijfeenheid (HDD/DD) Afdekkap Hoofdbesturingseenheid (MCU/MCU-ER) Programmaschakelaar (OMS) I/O-eenheid (IOU) Looprail Accu (EEU 12/EEU 24) Slot Deurdrager Klem afdekkap Deurdrager Kabelinvoering Meenemer (hoog) Meenemer (laag) Riemklem Tandriem 1016248-EMnl-NL-7.0 Versie 2019-11-08...

  • Pagina 18: Benodigde Ruimte

    9 Benodigde ruimte Benodigde ruimte Framedeuren van anderen EM Slim Systeem COH = Hoogte vrije opening DH = Deurhoogte (incl. deurdrager) FFL = Hoogte afgewerkte vloer Versie 2019-11-08 1016248-EMnl-NL-7.0...

  • Pagina 19: Voorafgaand Aan De Installatie

    10 Voorafgaand aan de installatie Voorafgaand aan de installatie 10.1 Algemene tips/veiligheidsoverwegingen Bij werkzaamheden moet het gebied altijd worden afgeschermd van voetgan- gersverkeer en moet de netvoeding worden uitgeschakeld om letsel te voorko- men. • Als er bij het boren van de kabelopeningen scherpe randen zijn ontstaan, schaaf deze dan bij om te voorkomen dat de kabels beschadigd raken.

  • Pagina 20: Mechanische Montage

    Controleer of het bevestigingsmateriaal en het bovenste gedeelte van de deurvleugel van de nodige verstevigingen zijn voorzien en of de vloer waterpas en glad is. De balk/muur waar de looprail wordt gemonteerd moet vlak en glad zijn. Indien nodig Entrematic Group bevestigingstussenstukken achter de looprail gebruiken om deze recht te monteren.

  • Pagina 21: Benodigd Gereedschap

    11 Mechanische montage Benodigd gereedschap • Set metrische dopsleutels en steeksleutels (2 x 10 mm steeksleutel) • Waterpas • Meetlint • Pneumatische drilboor en set boorkoppen, klopboormachine • Kegelvormige boor (trapboor) • Schroevendraaier Torx (T10, T20, T25 en T30) • Kleine schroevendraaier met plat blad voor draadaansluiting •...

  • Pagina 22: Installatievoorbeelden

    11 Mechanische montage 11.2 Installatievoorbeelden Let op: Raadpleeg de plaatselijke bouwvoorschriften voor elk land voor de toegestane minimale openingsbreedte. Deze voorschriften moeten worden nageleefd. Aanbevolen installatie (EM PS) Om letsel aan de vingers te voorkomen, wordt de stijl gebruikt als aanslag voor het sluiten en worden labyrintafdichtingen gebruikt tussen de deurvleugel (1) en de vaste ruit (2).
  • Pagina 23 11 Mechanische montage De veilige afstanden die moeten worden aangehouden tussen de secundaire sluitrand (4) en de omliggende vaste onderdelen (5) worden in de onderstaande afbeeldingen weergegeven. Als de afstand tussen de deur en de muur of het zijlicht 100 mm of minder bedraagt, moet er ten minste 200 mm ruimte zijn tussen de deur en een tegenoverliggend oppervlak bij een volledig geopende deur.

  • Pagina 24: Afdekkap Monteren/Verwijderen, Standaard Kapvergrendeling

    11 Mechanische montage 11.3 Afdekkap monteren/verwijderen, standaard kapvergrendeling Afdekkap openen De afdekkap vastzetten en loshalen Zet de open afdekkap vast en haal deze los zoals in de onderstaande afbeelding. [Figure] 1: Oude ontsporingsbeveiliging [Figure] 2: Nieuwe ontsporingsbeveiliging Versie 2019-11-08 1016248-EMnl-NL-7.0...

  • Pagina 25: Afdekkap Sluiten

    11 Mechanische montage Afdekkap sluiten Nieuwe kapvergrendeling In de bovenstaande afbeeldingen wordt de oude kapvergrendeling gebruikt. In de onderstaande afbeelding ziet u de nieuwe kapvergrendeling en hoe deze wordt gemonteerd. 1016248-EMnl-NL-7.0 Versie 2019-11-08...

  • Pagina 26: Afdekkap Monteren/Verwijderen, Optionele Kapvergrendeling

    11 Mechanische montage 11.4 Afdekkap monteren/verwijderen, optionele kapvergrendeling Afdekkap openen Versie 2019-11-08 1016248-EMnl-NL-7.0...
  • Pagina 27 11 Mechanische montage Afdekkap sluiten 1016248-EMnl-NL-7.0 Versie 2019-11-08...

  • Pagina 28: Montage Van Het Verbindingsstuk Op De Bovenzijde Van De Deurvleugel (Framedeuren Van Anderen)

    11.5 Montage van het verbindingsstuk op de bovenzijde van de deurvleugel (framedeuren van anderen) Voor Entrematic Group deuren zijn de deurdragers en deurhouders in de fabriek voorgemonteerd. Ga naar pagina a Snijd indien nodig de deurdrager (1) zo ver af dat deze correspondeert met de breedte van de deurvleugel.

  • Pagina 29: Montage Van Looprail

    11 Mechanische montage 11.6 Montage van looprail Aftekenen en bevestigen Bepaal de montagehoogte vanaf het hoogste punt van de afgewerkte vloer. Doe dat als volgt: a Meet de hoogte van de deurvleugel inclusief deurdrager. b Tel hierbij 108 mm of 113 mm op indien break-outsluitingseenheid PSB met 8 mm op de vloer gemonteerde drempel/vloergeleidingsrail wordt gemonteerd.

  • Pagina 30: Dubbele Deuren

    11 Mechanische montage Dubbele deuren Enkele schuifdeuren Montagehoogte DH + 108 (of DH + 113 voor PSB) SBL = Lengte looprail FFL = Hoogte afgewerkte vloer LAP = Overlapping (profielbreedte) Zonder drempel Drempel op vloer Drempel in vloer Wand Wand [Figure] 3: Montagehoogte Zie ook pagina Versie 2019-11-08...

  • Pagina 31: Montage Van De Deurhouders Op De Deurdrager (Framedeuren Van Anderen)

    11 Mechanische montage 11.7 Montage van de deurhouders op de deurdrager (framedeuren van anderen) a Verwijder de bevestigingsschroef voor hoogteafstelling (1) en de afstelnok (2). Verwijder de wielhouder (4) uit de deurhouder (3). Bevestigingsschroef voor afstelling hoogte Afstelnok Deurhouder Wielhouder b De deurhouders (3) kunnen worden omgedraaid al naar gelang het deurtype.

  • Pagina 32: Dubbele Deur

    11 Mechanische montage c Bevestig de deurhouder (3a) op afstand A vanaf de achterrand van de deurvleugel (6), zie on- derstaande afbeelding. Dubbele deur: bevestig de deurhouder (3b) op afstand B vanaf de geschatte middenlijn tussen de deuren. Enkele deur: Bevestig de deurhouder (3b) op afstand B vanaf de geschatte middenlijn tussen het deurblad (6) en de deurpost (slotzijde).

  • Pagina 33: Onderdelen Deurdrager

    11 Mechanische montage Onderdelen deurdrager Bevestigingsschroef voor afstelling hoogte Loopwiel Afstelnok Anti-ontsporingsvoorziening Deurhouder • afbeelding links: actief Afstelling van de diepte • afbeelding rechts: inactief Bevestigingsschroef voor deurhouder Secundair draaistel Wielhouder voor 2 wielen Clips, enkel wiel Wielhouder voor 2 wielen, kort Clips, lorriewielen Wielhouder voor 4 wielen Let op: Voor deuren die smaller zijn dan 540 mm moet de deuropener worden voorzien van een korte wielhouder,...
  • Pagina 34 11 Mechanische montage Excellent Performance (PSU150) geleverde deuropeners worden voorzien van dubbele stalen loopwielen. Kunststof wielen zijn als optie leverbaar, zie sectie voor extra informatie over het prestatieniveau. Let op: Als de hoogte-/breedteverhouding (DH/DB) groter is dan 3,5, kies dan voor dubbele loopwielen. Kunststof wielen bij deurgewicht <90 kg/deurvleugel en stalen wielen bij deurgewicht >90 kg/deurvleugel.

  • Pagina 35: Afhangen En Monteren Van De Deurvleugels

    11 Mechanische montage 11.8 Afhangen en monteren van de deurvleugels a Verwijder de bevestigingsschroef voor hoogteafstelling (1) en de afstelnok (2) uit de wielhouders (5) die al zijn geïnstalleerd op de looprail. De anti-ontsporingsvoorzieningen moeten worden geactiveerd wanneer de wielen in de rail (4) worden geplaatst, zie pagina33. Let op: Bij het plaatsen van de deurvleugels (6) op de rail (4) kan deze beschadigd raken als de wielhouder (5) op de deurhouder (3) wordt geplaatst.

  • Pagina 36: Hoogteafstelling

    11 Mechanische montage 11.9 Hoogteafstelling De hoogte van de deur kan op +/- 8 mm worden afgesteld door de afstelnok (2) te draaien. a Op de nok bevindt zich een indicatie van de hoogte waarop de deur is afgesteld (in mm). Let op: De onderstaande afbeelding toont een op nul afgestelde nok.

  • Pagina 37: Montage Van Entrematic Group Vloergeleiding (Framedeuren Van Anderen)

    11 Mechanische montage 11.10 Montage van Entrematic Group vloergeleiding (framedeuren van anderen) De vloergeleiding kan horizontaal ongeveer 4 mm worden versteld nadat het geheel is gemonteerd, waarbij gebruik wordt gemaakt van de excentrische moer onder het kunststof blok. Let op: Zorg ervoor, om een volledige afstelling te garanderen (± 4 mm), dat het kunststof blok zich in het midden bevindt voordat de vloergeleiding wordt gemonteerd.

  • Pagina 38: Afstelling Van De Diepte Van De Deurvleugels

    11 Mechanische montage 11.11 Afstelling van de diepte van de deurvleugels a De afstand A, tussen de bovenkant van de deurvleugel en de vaste ruit, kan worden ingesteld door de twee schroeven waarmee de deurhouder (1) aan de deurdrager (2) is gemonteerd, los te draaien.

  • Pagina 39: Installatie Van Onderdelen En Elektrische Bedrading

    11 Mechanische montage 11.12 Installatie van onderdelen en elektrische bedrading a Begin aan de linkerkant van de deuropener, haal de netvoedingsaansluiting en de voeding los en schuif deze opzij om een ruimte van 65 mm vanaf de linkerkant van de looprail links van de voeding te krijgen.
  • Pagina 40 11 Mechanische montage c Ga verder met de aandrijfeenheid en installeer deze met de uitgaande as 350 mm vanaf de lin- kerkant van de looprail. Draai de schroeven (5) vast tot een aandraaimoment van 10 Nm. Begin met de rechterschroef en zorg ervoor dat de aandrijfeenheid goed in de looprail wordt bevestigd.

  • Pagina 41: Installatie Van Spanwielset

    11 Mechanische montage 11.13 Installatie van spanwielset a Draai de moeren (1) op de spanband met de hand vast. Geen ruimte tussen de moer (1), de kunststof sluitring (2), de schroef (3) en het spanframe (4). Top view Moer Kunststof ring Schroef Spanframe b Uitgangspositie van de stelschroef (6).

  • Pagina 42: De Meenemer Monteren

    11 Mechanische montage 11.14 De meenemer monteren Voor dubbele en naar links openende enkele deuren De bovenste meenemer wordt bevestigd op de loopwielhouder aan de voorrand van de rechterdeur. De onderste meenemer wordt bevestigd op de loopwielhouder aan de voorrand van de linkerdeur. Bovenste meenemer Onderste meenemer Voor naar rechts openende enkele deuren...

  • Pagina 43: Montage Van Tandriembevestiging

    11 Mechanische montage 11.15 Montage van tandriembevestiging a De tandriem (1) wordt apart geleverd en is al op de juiste lengte gesneden. Plaats de riem (1) rondom het aandrijfwiel (2) en het spanwiel (3). b Voor dubbele en enkele naar rechts openende deuren worden de riemeinden in het bovenste gedeelte van de riem aan elkaar bevestigd met de riemklem (4).

  • Pagina 44: Controle En Instelling Van De Riemspanning

    11 Mechanische montage 11.16 Controle en instelling van de riemspanning Ga als volgt te werk als de riemspanning moet worden aangepast: a Verwijder de riemveer (indien aanwezig). b Draai de bevestigingsschroef (1) los maar verwijder hem niet. c Draai de stelschroef (2) helemaal naar buiten. d Draai de bevestigingsschroeven (4) voor het spanwiel los.

  • Pagina 45: Deuropener Dubbele Deuren

    11 Mechanische montage 11.17 Deuropener dubbele deuren a Plaats de deuren in de volledig gesloten stand. Zorg dat de achterrand van de deur is uitgelijnd met het zijlicht. b Plaats de riemklem (4) centraal over de onderste meenemer (5). c Wanneer hij in centrale positie is, klikt u de riemklem (4) op zijn plaats. d Controleer of de deuren in zowel de volledig gesloten als geopende stand goed gecentreerd zijn.

  • Pagina 46: Afstelling Van De Deuraanslag

    11 Mechanische montage 11.18 Afstelling van de deuraanslag a Duw de deuren met de hand tot de gewenste opening. b Voor deuren van andere fabrikanten kan de deur volledig geopend zijn. Voor enkele deuren wordt het risico op ingeklemde vingers beperkt door de deurstijl te gebruiken als eindstop in gesloten positie.

  • Pagina 47: Leid De Kabels En Bevestig De Kunststof Kabelhouders; Zie Onderstaande Afbeeldingen

    11 Mechanische montage 11.19 Leid de kabels en bevestig de kunststof kabelhouders; zie onderstaande afbeeldingen. Kabelhouder Kabelhouder 1016248-EMnl-NL-7.0 Versie 2019-11-08...

  • Pagina 48: Bevestiging Van Riemgeleider

    11 Mechanische montage 11.20 Bevestiging van riemgeleider Bevestig de riemgeleider tussen de achtste en de negende riemtand aan elke zijde van de onderste meenemer. Als er twee riemgeleiders nodig zijn, plaatst u de tweede riemgeleider op dezelfde manier onder de bovenste meenemer. Let op: Indien nodig worden bij de deuropener riemveren meegeleverd.

  • Pagina 49: Bevestigen Van Productlabel

    11 Mechanische montage 11.21 Bevestigen van productlabel. Plaats het productlabel rechtsonder aan de afdekkap van de deuropener zodra het geheel correct geïnstalleerd en afgesteld is. 1016248-EMnl-NL-7.0 Versie 2019-11-08...

  • Pagina 50: Elektrische Installatie

    12 Elektrische installatie Elektrische installatie Let op: Tijdens werk aan de elektrische installatie dienen de netvoeding en de elektrische nood- inrichting afgeschakeld te worden.. • Plaats de werkschakelaar zodanig dat deze vanaf de deuropener gemakkelijk bereikbaar is. Indien er een stekker wordt gebruikt, moet ook het wandcontact zich op een gemakkelijk bereikbare plaats bevinden.

  • Pagina 51: Elektrische Eenheden

    12 Elektrische installatie De netvoedingsaansluiting (5) mag pas worden aangesloten als de bedrading voltooid is. Sluit deze daarna aan op de voedingseenheid (6). Verbindingskabel Voedingseenheid 12.2 Elektrische eenheden 12.2.1 Voedingseenheid (PSU 75/PSU 150) Er zijn twee types netvoeding beschikbaar: 75 W en 150 W. PSU 75 PSU 150 (gemarkeerd met geel label)

  • Pagina 52: Hoofdbesturingseenheid (Mcu/Mcu-Er)

    12 Elektrische installatie 12.2.3 Hoofdbesturingseenheid (MCU/MCU-ER) In de hoofdbesturingseenheid bevinden zich de stroomaansluiting, de aandrijfeenheid, de program- maschakelaar, activeringseenheden, het elektromechanische slot en de accu's. Ook is er een instal- latie-interface met een tweecijferig display en vier drukkoppen, die worden gebruikt om functies te selecteren, afstellingen te maken en problemen op te lossen.

  • Pagina 53: Voor Extra Functies Kunnen Aanvullende Elektronische Eenheden Worden Geïnstalleerd

    12 Elektrische installatie 12.2.4 Voor extra functies kunnen aanvullende elektronische eenheden worden geïnstalleerd. Accu 12 V (EEU 12) Voor opening of voor sluiting bij brand kan een 12 V-accu worden aangesloten waarmee de deur in geval van een stroomstoring automatisch wordt geopend of gesloten. Voor hogere snelheden wordt de onderstaande 24 V-accu aanbevolen.

  • Pagina 54: I/O-Eenheid (Iou)

    12 Elektrische installatie I/O-eenheid (IOU) De IOU is voorzien van twee labels: een hardwarelabel (3) en een softwarelabel (4). Op het hardwarelabel staat de versie van de IOU weergegeven. Dit heeft betrekking op wijzigingen in de PCB of de hardware. Op het softwarelabel staat de softwareversie weergegeven.

  • Pagina 55: Aansluiting Van Elektrische Eenheden

    12 Elektrische installatie 12.2.5 Aansluiting van elektrische eenheden 1016248-EMnl-NL-7.0 Versie 2019-11-08...
  • Pagina 56 12 Elektrische installatie Slotvertraging LD alleen riemslot Slot (+) Vergrendeling (+) 24 V DC Binnenimpuls (-) 0 V DC (+) 24 V DC Bewaking aanwezigheid en stoppen * Sleutelimpuls ** Aanwezigheidsimpuls 2 C-schakelaar of bewaking van binnen-/buitenimpuls Aanwezigheidsimpuls 1 (-) 0 V DC (+) 24 V DC Bewaking aanwezigheid zijkant Buitenimpuls...

  • Pagina 57: Aansluiting Van Impulsgevers En Veiligheidseenheden

    12 Elektrische installatie 12.3 Aansluiting van impulsgevers en veiligheidseenheden Raadpleeg de handleiding van de sensors voor informatie over montage en afstelling. Beschermende apparatuur moet voldoen aan EN 12978. A I G F B E C H A I G F B E C H A F G J C E B H A F G J C E B H F B C G...

  • Pagina 58: Aansluiting Van Aanwezigheid Eenheden

    12 Elektrische installatie 12.4 Aansluiting van aanwezigheid eenheden Blauwe manchet Blauwe manchet Rode Rode manchet manchet A B C A A B C A B C D C I G B I G F B E C H Binnenimpuls A = Bruin * Kan worden bewaakt om te B = Groen voldoen aan EN-16005...

  • Pagina 59: Aansluiten Van Toebehoren

    12 Elektrische installatie 12.5 Aansluiten van toebehoren Slot Noodopen- Slot Bewaking tweede binnenimpuls Brandimpuls Herhaald sluiten bij brand Nieuwe ver- Riemslot (brandweeropen- ing) Brandalarm Spanningsuitgang Oude versie [niet ver- Brandalarm grendelende Relaisuitvoer knop] 12-24 VDC E J A B C F N G I A F J B A G C D E F J H M B A C G D I E F...

  • Pagina 60: Opstarten

    13 Opstarten Opstarten Als de deuropener is gemonteerd, moeten de procedures voor opstarten en afstellen worden uit- gevoerd in de onderstaande volgorde. a Sluit alleen de PSU, de motor, het slot, de accu en de programmaschakelaar aan. b Steek de netvoedingsstekker in de besturingseenheid. c Houd de inleerknop 2 seconden ingedrukt.

  • Pagina 61: Afstellen En Speciale Bedieningsfuncties Selecteren

    13 Opstarten 13.1 Afstellen en speciale bedieningsfuncties selecteren De hoofdbesturingseenheid is voorzien van een display dat twee letters en/of cijfers kan weergeven. Aan de rechterzijde van het display bevinden zich vier drukknoppen. Het display en de knoppen worden samen de 'MMI' genoemd. Het display kan 4 verschillende modi weergeven: a parametermodus.
  • Pagina 62 13 Opstarten Actieve fout E1 = een knipperende letter E gevolgd door een cijfer geeft een actieve foutmelding weer (1-9). Hierbij wordt de algemene foutmelding weergegeven, afgewisseld met een tweecijferig nummer waarmee de fout verder wordt gespecificeerd. Als er meerdere foutmeldingen actief zijn, worden deze één voor één weergegeven. Foutmeldingen kunnen worden gewist door via de programmaschakelaar een RESET uit te voeren of door de net- voeding uit en weer in te schakelen.

  • Pagina 63: Er Zijn Drie Types Inleerfuncties

    13 Opstarten 13.2 Er zijn drie types inleerfuncties 1 Houd de knop Leren/Afsluiten meer dan 1 en minder dan 2 seconden ingedrukt. Elke aangesloten elektronische module wordt nu herkend. 2 Houd de knop Leren/Afsluiten meer dan 2 seconden ingedrukt. De letter L knippert nu in het display.
  • Pagina 64 13 Opstarten teruggezet op de besturingseenheid. Als u de knop loslaat, gaat het display na 2 seconden terug naar de weergave zoals deze was voordat de fabrieksinstellingen werden hersteld. Versie 2019-11-08 1016248-EMnl-NL-7.0...

  • Pagina 65: Test De Display En Het Configureren Van Parameters

    13 Opstarten 13.3 Test de display en het configureren van parameters a Wanneer de display 'Aan' (on) weergeeft, drukt u op de selectieknop. In elk van de twee weer- gavevensters verschijnt een draaiend testpatroon. b Controleer of tijdens de test alle zeven segmenten van beide vensters gaan branden. Als het venster niet goed werkt, kan het zijn dat u de weergegeven cijfercodes niet goed kunt lezen.

  • Pagina 66: Statusindicatie In Display

    13 Opstarten Display Display Display Display Display 13.4 Statusindicatie in display U selecteert de statusindicatie door parameter 5E in te stellen op 01. In het display worden de verschillende actieve impulsen weergegeven. Het statusoverzicht begint met 'St' (Status) gevolgd door één of meer nummers die de actieve impulsen aangeven. De verschillende impulsen zijn: 00 = Sleutelimpuls...

  • Pagina 67: Configuratieparameters (Op Functie Gesorteerd)

    13 Opstarten 13.5 Configuratieparameters (op functie gesorteerd) Let op: Afhankelijk van de geïnstalleerde opties zijn mogelijk niet alle onderstaande parameters toegankelijk. Meer informatie over de onderstaande parameters vindt u op pagina Parameters FUNCTIE Param. Beschrijving Bereik MCU 5E Statusindicatie. Uit(00) / Aan(01) 00-01 MCU 5F Standaardprogrammering.
  • Pagina 68 13 Opstarten Parameters AANDRIJVING Param. Beschrijving Bereik MCU-ER Configuratie motor vluchtweg. 1 motor(01) / 2 motoren(02) 01-02 MCU 15 Prestatie programma. Soepel(01) tot Max. prestaties(05) 01-05 MCU 49 Max. openingskracht 02-23 N x10 MCU 4A Close Kick kracht 02-23 N x10 MCU 50 Max.
  • Pagina 69 13 Opstarten Parameters PROGRAMMASCHAKELAAR Param. Beschrijving Bereik OMS B0 Variant programmaschakelaar, OMS-1. 01-04 3 knoppen met UITGANG(01) / 3 knoppen met AUTO(02) / 4 knop- pen(03) / 5 knoppen(04) OMS B1 Sleutelvergrendeling programmaschakelaar, OMS-1. Uit(00) / Twee 00-03 sec. vasthouden(01) / Toegangscode(02) / Sleutel(03) OMS B2 Onderhoudsindicatie programmaschakelaar, OMS-1.
  • Pagina 70 13 Opstarten Parameters ELEKTROMECHANISCH SLOT Param. Beschrijving Bereik MCU 05 Configuratie slot (primaire besturing). Geen slot(00) / LDP(01) / LD(02) 00-05 / LDP Low Energy(03) / LD Low Energy(04) / Niet gebruiken(05) MCU 06 Ontgrendeling. Uit(00) / Aan(01) 00-01 MCU 42 Bij stoppen op slot blijven.
  • Pagina 71 13 Opstarten Parameters TIJD Param. Beschrijving Bereik MCU 03 Openhoudtijd 00-60 sec. MCU 04 Sleutel-openhoudtijd 00-60 sec. MCU 20 Openhoudtijd gedeeltelijk 00-60 sec. MCU 21 Openhoudtijd Push & Go 00-60 sec. MCU 22 Activeringstijd auto breedte 00-60 sec. MCU 23 Hersteltijd auto breedte 00-60 sec.

  • Pagina 72: Beschrijving Van Parameters

    13 Opstarten 13.6 Beschrijving van parameters Parameters hoofdbesturingseenheid Naam parameter Waarde Beschrijving Opening met hoge snelheid Hiermee wordt de maximale openingssnelheid ingesteld. Eenheid cm/s. Low Speed De lage snelheid wordt automatisch geoptimaliseerd als deze parameter wordt ingesteld op max. Als overheidsvoor- schriften of installatie dit vereisen, kunnen de lage snelheid en de afstand waarover de deur op lage snelheid wordt geo- pend en/of gesloten verder worden gereduceerd.

  • Pagina 73: Mechanische Noodinrichting Met Elastisch Koord

    13 Opstarten Parameters hoofdbesturingseenheid Naam parameter Waarde Beschrijving Bewaking aanwezigheidsimpuls Bewaking van de aanwezigheidsimpuls is een vereiste over- eenkomstig EN 16005 of DIN 18650 als de deur sneller be- weegt dan ingesteld volgens PRA-0004. Geen bewaking van aanwezigheids- Instellen op '00' als bewaking van sensor(s) voor aanwezig- impuls heidsimpuls niet nodig is of als er geen sensors voor aanwe- zigheidsimpuls aanwezig zijn.

  • Pagina 74: Openingsrichting

    13 Opstarten Parameters hoofdbesturingseenheid Naam parameter Waarde Beschrijving Openingsrichting 00-01 Motor draait rechtsom. Motor draait linksom. Houdkracht 00-60 N Afstellen van de kracht waarmee de deur in de gesloten stand wordt gehouden (ND-motor max. 30 N, HD- en DD-motor max. 60 N). Eenheid N.
  • Pagina 75 13 Opstarten Parameters hoofdbesturingseenheid Naam parameter Waarde Beschrijving Uitschakeltijd sluisfunctie 00-60 De parameter regelt de geldigheidsduur van de blokkeer- functie. Alleen actief bij 'Interlock Function' parameter 6A = 01. Op pagina 13.6 ziet u hoe de sluisfunctie werkt. Als de tijd op 00 is ingesteld, is de blokkeerfunctie altijd ac- tief.
  • Pagina 76 13 Opstarten Parameters hoofdbesturingseenheid Naam parameter Waarde Beschrijving Activeringsafstand voor aanwezig- 00-99 Dit signaal negeert de aanwezigheid aan de zijkant. heid zijkant De deur functioneert overeenkomstig de in parameter 2A ingevoerde waarde. Deze waarde moet voldoen aan de plaatselijke regelgeving. In vluchtroutes moet de deur binnen 80 seconden na een binnenimpuls tot 11% worden geopend (zie parameter 73...
  • Pagina 77 13 Opstarten Parameters hoofdbesturingseenheid Naam parameter Waarde Beschrijving Noodactie 00-01 Sluiting in geval van brand of noodopening. Sluiten De deur zal dichtgaan bij een brandsignaal of een stroom- storing. Openen De deur zal opengaan bij een brandsignaal of een stroom- storing.
  • Pagina 78 13 Opstarten Parameters hoofdbesturingseenheid Naam parameter Waarde Beschrijving Bij stoppen op slot blijven 00-01 De parameter bepaalt hoe het slot reageert als de stopimpuls wordt geactiveerd (bijvoorbeeld break-out). De afgesloten deur wordt ontgrendeld als de stopimpuls geactiveerd wordt. De gesloten deur blijft op slot als een stopimpuls wordt ge- activeerd.
  • Pagina 79 13 Opstarten Parameters hoofdbesturingseenheid Naam parameter Waarde Beschrijving Max. sluitkracht 02-23 De kracht die de deuropener tijdens het sluiten uitoefent op de deurvleugel. Zie ook parameters 49 Max. openings- kracht, 64 Type voeding 71 Max. motorvermogen. De laagste van de in de bovenstaande parameters afgestelde waarden wordt gebruikt.

  • Pagina 80: Statusindicatie

    13 Opstarten Parameters hoofdbesturingseenheid Naam parameter Waarde Beschrijving Onderhoud nodig na aantal vergren- 00-50 Ingesteld aantal vergrendelingen waarna de gele LED in de delingscycli programmaschakelaar gaat knipperen. Deze parameter kan niet door een MMI-interface op nul worden gezet. De waarde blijft toenemen tot de volgende onderhoudsbeurt.
  • Pagina 81 13 Opstarten Parameters hoofdbesturingseenheid Naam parameter Waarde Beschrijving Auto breedte 00-01 Als deze functie geselecteerd is (01) en de programmastand AUTO GEDEELTELIJK wordt geselecteerd, wordt de deur van de gedeeltelijk geopende stand tot de volledig geopende stand geopend als een openingsimpuls is afgegeven en de deur in de ingestelde 'Activeringstijd auto breedte' niet is dichtgegaan.
  • Pagina 82 13 Opstarten Parameters hoofdbesturingseenheid Naam parameter Waarde Beschrijving Door Type 00-01 Hiermee kan de sluitingssnelheid overeenkomstig de UL- richtlijnen van het deurtype worden ingesteld. Enkele schuifdeuren Dubbele deur Gewicht deur 01-40 Wordt geschat tijdens het inleerproces maar kan ook hand- matig worden aangepast.
  • Pagina 83 13 Opstarten Parameters hoofdbesturingseenheid Naam parameter Waarde Beschrijving Functie Verlengde openhoudtijd 00-01 + 5 sec. openhoudtijd voor deuren die tijdens het sluiten vaak opnieuw worden geopend. Toegangscode MMI 00-01 Als deze parameter is ingesteld op 1 maal drukken(00), zijn de parameters niet geblokkeerd. Als deze is ingesteld op 4 maal drukken(01), moet een speciale code worden inge- toetst (selectie, leren/afsluiten, leren/afsluiten, selectie) voordat parameters in de MCU / MCU-ER kunnen worden...
  • Pagina 84 13 Opstarten Parameters I/O-print Naam parameter Waar- Beschrijving Functie selecteren IOU-TB:3 00-03 Geen functie Functie 'Zuster' In de bedrijfsmodi UITGANG, AUTO en AUTO GEDEELTELIJK wordt de deur gedeeltelijk geopend. LDE omhoog Espanoletslot. Hiermee wordt de aansluiting ingesteld op LDE-vergrendeling. Sluiswerking uit Bij het configureren van de sluisfunctie moet ook parameter 6A worden ingesteld op 01.
  • Pagina 85 13 Opstarten Parameters I/O-print Naam parameter Waar- Beschrijving Configuratie noodopeningsimpuls 00-01 Hiermee wordt de knop voor de brandweeropening geconfi- gureerd. Normaal geopend Normaal gesloten Functie Programmaschakelaar 00-01 Schakelaar / timer / relais / 'oude' programmaschakelaar (5 kabels). Niet toegestaan in vluchtroutes, overeenkomstig EN 16005 en DIN 18650.
  • Pagina 86 13 Opstarten Parameters vluchtweg Naam parameter Waar- Beschrijving Configuratie motor vluchtweg 01-02 Enkele motor of dubbele motor, afhankelijk van de vereisten van overheidswege. 1 motor 2 motoren Versie 2019-11-08 1016248-EMnl-NL-7.0...
  • Pagina 87 13 Opstarten Parameters programmaschakelaar Naam parameter Waar- Beschrijving Variant programmaschakelaar, 01-04 Europa = 5 knoppen(04). OMS-1. 3 knoppen met UITGANG 3 knoppen met AUTO 4 knoppen 5 knoppen 1016248-EMnl-NL-7.0 Versie 2019-11-08...
  • Pagina 88 13 Opstarten Parameters programmaschakelaar Naam parameter Waar- Beschrijving Sleutelvergrendeling programma- 00-03 OMS Standard en OMS BLE schakelaar, OMS-1 00-02 OMS Basic OMS Standard en OMS BLE- De programmaschakelaar kent vier verschillende toegangscodes: 00-03 OMS Basic - De programmaschakelaar kent drie verschillende toegangscodes: 00-02 Geen toegangscode.
  • Pagina 89 13 Opstarten Parameters programmaschakelaar Naam parameter Waar- Beschrijving Onderhoudsindicatie programma- 00-01 Geel knipperende onderhouds-LED. schakelaar, OMS-1. Onderhoudsindicatie op programmaschakelaar. Geen onderhoudsindicatie (00). Geeft aan dat service nodig is (01). Selectie van prioriteit voor program- 25-99 Hoe lager het getal, des te hoger de prioriteit. maschakelaar, OMS-1 Selectie van groep voor programma- 00-10...
  • Pagina 90 13 Opstarten Parameters programmaschakelaar Naam parameter Waar- Beschrijving Programmaschakelaar, Sleutelim- 00-02 De sleutelimpuls naar de deuropener kan op de vol- puls, OMS-1 gende manieren worden gemaakt door op het onder- staande symbool te drukken. OMS Basic - OMS Standard en OMS BLE - Uitgeschakeld Hiermee wordt de mogelijkheid tot het geven van een sleutelimpuls uitgeschakeld.
  • Pagina 91 13 Opstarten Parameters programmaschakelaar Naam parameter Waar- Beschrijving Sleutelvergrendeling programma- 00-03 OMS Standard en OMS BLE schakelaar, OMS-2 00-02 OMS Basic OMS Standard en OMS BLE- De programmaschakelaar kent vier verschillende toegangscodes: 00-03 OMS Basic - De programmaschakelaar kent drie verschillende toegangscodes: 00-02 Geen toegangscode.
  • Pagina 92 13 Opstarten Parameters programmaschakelaar Naam parameter Waar- Beschrijving Onderhoudsindicatie programma- 00-01 Geel knipperende onderhouds-LED. schakelaar, OMS-2. Onderhoudsindicatie op programmaschakelaar. Geen onderhoudsindicatie (00). Geeft aan dat service nodig is (01). Selectie van prioriteit voor program- 25-99 Selecteerbaar tussen 25 - 99 maschakelaar, OMS-2 Hoe lager het getal, des te hoger de prioriteit.
  • Pagina 93 13 Opstarten Parameters programmaschakelaar Naam parameter Waar- Beschrijving Programmaschakelaar, Sleutelim- 00-02 De sleutelimpuls naar de deuropener kan op de vol- puls, OMS-2 gende manieren worden gemaakt door op het onder- staande symbool te drukken. OMS Basic - OMS Standard en OMS BLE - Uitgeschakeld Hiermee wordt de mogelijkheid tot het geven van een sleutelimpuls uitgeschakeld.

  • Pagina 94: Labels

    Unie. Productlabel: verplicht Noodopening: verplicht, indien goedgekeurd voor vluchtroutes. Entrematic Group deursticker: verplicht volgens instructies van het merk Entrematic Group, Europese richtlijnen en gelijkwaardige nationale wetgeving buiten de Europese Unie, om het glas duidelijk zichtbaar te maken. Kinderen onder toezicht (aan te brengen aan beide zijden van de deur): Verplicht overeen- komstig landelijke regelgeving.

  • Pagina 95: Accessoires

    15 Accessoires Accessoires 15.1 Koppeling van deuropeners 15.1.1 Verbindingskabel De verbindingskabel wordt gebruikt om meerdere deuropeners met één of meerdere programma- schakelaars (OMS) te besturen en voor het creëren van sluisfunctie of synchronisatie. De deuropeners kunnen met elkaar communiceren als ze met een verbindingskabel op elkaar worden aangesloten.

  • Pagina 96: Hardwareconfiguratie Voor Verbinding

    15 Accessoires 15.1.2 Hardwareconfiguratie voor verbinding Als er meer dan twee eenheden (MCU's en/of programmaschakelaars (OMS)) op de externe bus worden aangesloten, moeten alleen de twee buitenste eindeenheden worden afgesloten. Hiervoor moet het brugcontact JMP worden verwijderd uit de middelste MCU('s). Als het brugcontact wordt verwijderd, wordt ook de afsluiting verwijderd.

  • Pagina 97: Sluisfunctie

    15 Accessoires 15.2 Sluisfunctie Bij deuropeners met sluisfunctie kan slechts één deur tegelijk worden geopend. De geopende deur moet eerst gesloten zijn voordat de andere deur kan worden geopend. Bijvoorbeeld aan het begin: beide deuren zijn dicht. Als deur 1 een impuls krijgt, gaat deze deur open. Als deur 2 ook een impuls krijgt terwijl deur 1 nog niet gesloten is, blijft deur 2 gesloten.
  • Pagina 98 15 Accessoires om een grote openingsbreedte te krijgen. Synchronisatie is alleen mogelijk tussen twee deuropeners, niet meer. Zie hoofdstuk 15.1.1, 15.1.2 15.1.3 over hoe de deuropeners worden verbonden en hoe de verbinding tussen de deuropeners wordt aangelegd volgens de aanwijzingen. Voor synchronisatie stelt u parameter 6B op elke MCU in op 01.

  • Pagina 99: Programmaschakelaars (Oms)

    15 Accessoires 15.4 Programmaschakelaars (OMS) 15.4.1 Types Voor de programmaschakelaar bestaat een aantal alternatieven: • OMS Standarden OMS BLE, BxH 36x142 mm met 5 standen. • OMS Basic, een smalle versie, BxH 44x80 mm met 5 standen. • OMS Basic, twee vierkante versies, BxH 80x80 of 55x55 mm met 5 standen. •...

  • Pagina 100: Functionaliteit Programmaschakelaar (Oms)

    15 Accessoires 15.4.2 Functionaliteit programmaschakelaar (OMS) Controleer hoe onderling verbonden eenheden moeten worden geïnstalleerd alvorens de program- maschakelaar (OMS) te configureren. Zie het hoofdstuk 15.1.1 op pagina 95. Alle functies met betrekking tot de programmaschakelaar (OMS) worden geprogrammeerd via de MMI op de primaire MCU-1 (met parameter 6C = 01).

  • Pagina 101: Werking Van Programmaschakelaar (Oms)

    15 Accessoires Werking van programmaschakelaar (OMS) OMS Basic De verschillende bedrijfsmodi kunnen worden geselecteerd door op de pijltoetsen omhoog of omlaag te drukken. Zodra u op een knop drukt, hoort u een zoemer. De huidige keuze wordt aangegeven met een blauw lampje links van het symbool voor de functie.
  • Pagina 102 15 Accessoires OMS Standard en OMS BLE De verschillende bedrijfsmodi kunnen worden geselecteerd door op het bijbehorende symbool te drukken. De huidige keuze wordt aange- geven met een blauw lampje. Let op: Als de programmaschakelaar voor sleutelvergrendeling (b1/C1) is ingesteld op twee sec. ingedrukt houden (01), wordt de toegang 5 seconden na een druk op een knop vergrendeld.
  • Pagina 103 15 Accessoires De programmaschakelaars zijn voorzien van vijf knoppen (en een resetknop). 1016248-EMnl-NL-7.0 Versie 2019-11-08...
  • Pagina 104 15 Accessoires Met 5 standen kunnen de functies OPEN, AUTO GEDEELTELIJK, AUTO, UITGANG en UIT worden verkregen. Versie 2019-11-08 1016248-EMnl-NL-7.0...
  • Pagina 105 15 Accessoires Symbool Tekst Functie De deur is permanent open. De deur kan met de hand worden verschoven om bijv. de ramen te zemen. Alle activeringseenheden behalve de noodknop (indien ge- OPEN monteerd) zijn uitgeschakeld. Tweerichtingsverkeer, AUTO GEDEELTELIJK mogelijk. De deur kan gedeeltelijk worden geopend met de interne en externe activeringseenheden en met een AUTO GE- sleutelschakelaar (indien gemonteerd).

  • Pagina 106: Entrematic Door Connect

    Entrematic Door Connect. Installatie van de app • Download de app Entrematic Door Connect, op App Store of Google Play. Houd uw veilig- heidspasje binnen handbereik. • Klik op de knop "+ Deur toevoegen " in de app, en volg de installatie-assistent. De installatie- assistent laat zien hoe u de smartphone verbindt met de deur.

  • Pagina 107: Elektromechanisch Slot

    15 Accessoires 15.6 Slot Elektromechanisch slot Voor de deuropener zijn de volgende sloten verkrijgbaar: • Vergrendeld met stroom (LDP), vluchtveilig • Vergrendeld zonder stroom (LD), inbraakveilig • Bistabiel slot (LDB) • Espagnoletslot (LDE) Let op: Het espagnoletslot mag momenteel niet gemonteerd worden in vluchtwegen. 15.6.1 Het slot installeren (LD, LDP, LDB) x 1 (Enkel)
  • Pagina 108 15 Accessoires a Monteer de slotveren (4) op de deurdrager (6) en bevestig ze tot een aandraaimoment van 3 Slotveer Deurdrager b Plaats het slot (2) op de kunststof rail (1) in de balk aan de voorrand van de deur(en). Kunststof rail Slot c Duw de deur(en) in de gesloten stand.

  • Pagina 109: Afstelring

    15 Accessoires e Wanneer het slot gecentreerd is, draait u de buitenschroeven (3) op het slot (2) vast. Maak het slot goed vast door de middenschroef (7) vast te draaien. Als de middenschroef (7) vastgedraaid is, zal er een klein deukje in de looprail komen. Slot Buitenschroef Slotveer...

  • Pagina 110: Installatie Van Het Espagnoletslot (Lde) (Het Espagnoletslot Mag Momenteel Niet Gemonteerd Worden In Vluchtwegen)

    15 Accessoires 15.6.3 Installatie van het espagnoletslot (LDE) (het espagnoletslot mag momenteel niet gemonteerd worden in vluchtwegen) a Sluit de deuren. b Monteer het slot zodanig in de C-rail dat de borgpen (3) zich midden boven de stang (4) in de deurvleugel bevindt.

  • Pagina 111: Afdekkap

    15 Accessoires 15.7 Afdekkap Standaard gemaakt van blank geanodiseerd aluminium . Gemoffeld in RAL-kleuren of optioneel geanodiseerd. 15.8 Bewegingssensor en aanwezigheidssensoren Bewegings- en aanwezigheidssensoren: zie afzonderlijke handleidingen of montagetekeningen op pagina 57, en 59. 15.9 Manual Opening Lock Device, MOLD Voor handmatig ontgrendelen van het elektrische slot (LD), gesloten zonder stroom (faalbeveiligd).

  • Pagina 112: Eindschakelaarset, Lsk

    15 Accessoires 15.10 Eindschakelaarset, LSK Voor aanduiding van deur- of grendelpositie. Oude versie van LSK. Beugel Microschakelaar Schroef Sluitring Schroef AanloopbeugelLDI/LSK Bevestig de microschakelaarset volgens de onderstaande afbeelding. Nieuwe versie van LSK. Raadpleeg voor meer informatie montagetekening 1013640. Versie 2019-11-08 1016248-EMnl-NL-7.0...
  • Pagina 113 15 Accessoires Activator Houder Microschakelaar Schroef Breng de slotindicatieschakelaar (LIS) (11) bovenop het slot (12) aan tot hij hoorbaar inrast. Lock indication switch (LIS - slotindicatieschakelaar) Slot 1016248-EMnl-NL-7.0 Versie 2019-11-08...

  • Pagina 114: Aanduiding Vergrendelde Deur, Ldi

    15 Accessoires 15.11 Aanduiding vergrendelde deur, LDI Voor aanduiding van vergrendelde en gesloten deur voor aansluiting op een alarmsysteem. Oude versie van LDI. De magneet plaatsen a Schroef de bodemplaat (1) vast aan de beugel (2). b Plaats de magneet (3) in de bodemplaat (1). c Klik de afdekplaat vast (4).
  • Pagina 115 15 Accessoires Nieuwe versie van LDI. Zie afzonderlijke montagetekening 1013640. Houder Schroef Magnetische schake- laar Magneet Activator 1016248-EMnl-NL-7.0 Versie 2019-11-08...

  • Pagina 116: Snelkoppelingen

    15 Accessoires 15.12 Snelkoppelingen 15.12.1 2x10 naar 1x10 omvormer Zie afzonderlijke montagetekening 1016751 voor instructies over het Aansluiten van 2 bewaakte binnenimpulsen Aansluiten van 2 binnenimpulsen zonder bewaking Aansluiten van 2 bewaakte buitenimpulsen Aansluiten van 2 buitenimpulsen zonder bewaking 15.12.2 8 naar 10 omvormer Sensor(en) voor aanwezigheid zijkant omvormen tot aanwezigheidsimpuls(en).

  • Pagina 117: Kapvergrendeling, Alternatief

    15 Accessoires Parameternum- Waarde 01 één kant, 02 twee kanten 15.13 Kapvergrendeling, alternatief De alternatieve kapvergrendeling is verkrijgbaar als reserveonderdeel met artikelnummer 330000480 (één onderdeel). 15.14 Elektrische noodinrichting met accu's Wordt gebruikt wanneer het noodzakelijk is dat de deur in geval van een stroomstoring met behulp van een oplaadbare accu kan worden gesloten of geopend en in deze stand kan worden gehouden.

  • Pagina 118: Elektrische Noodinrichting Met Accu's En Twee Motoren

    15 Accessoires 15.15 Elektrische noodinrichting met accu's en twee motoren Wordt gebruikt wanneer het noodzakelijk is dat de deur in geval van een stroomstoring met behulp van een oplaadbare accu kan worden geopend en in deze stand kan worden gehouden. Het kan van overheidswege verplicht zijn de noodinrichting op gezette tijden te bewaken.

  • Pagina 119: Mechanische Noodinrichting Met Elastisch Koord - Onderdelen

    15 Accessoires 15.16.1 Mechanische noodinrichting met elastisch koord - Onderdelen 1 XHDMotoreenheid 2 Elastisch koord 3 Wielbeugels 4 Haken 5 Steun elastisch koord 6 Schroef ISO 4762 (MC6S) M5x50 Let op: Standaard configuratie voor MEU met behulp van MCU. Bij gebruik van de MCU-ER in combinatie met MEU, moet u de jumpers in de vluchteenheid verwijderen.

  • Pagina 120: Sluiting In Noodgeval Met Herhaald Sluiten

    15 Accessoires 15.17 Sluiting in noodgeval met herhaald sluiten Wanneer de deur met de hand wordt geopend nadat deze in een noodgeval is gesloten, wordt deze opnieuw gesloten. 15.18 Break-out sluiting PSB Maakt het mogelijk de deur/zijruiten in noodgevallen naar buiten uit te breken. Zie pagina 15 en afzonderlijke montagetekening 1003658.

  • Pagina 121: Functie Openen/Sluiten

    15 Accessoires 44 = 0 In de stand UITGANG is het elektromechanische slot niet vergrendeld. 45 = 0 Stopfunctie uitgeschakeld, voor deursystemen zonder noodopeningsfunctie. 53 = 4 Type deuropener, MEU (mechanische noodinrichting) 70 = 2 Motortype, XHD 97 = 0Functie Programmaschakelaar (I/O-eenheid) uitgeschakeld. b1 = 2 Toegangscode of b1 = 3 Sleutel Voor DIN 18650-landen ook A0 = 2.

  • Pagina 122: Opsporen Van Storingen

    16 Opsporen van storingen Opsporen van storingen Controleer alvorens te beginnen met het opsporen van problemen of de instelling van de program- maschakelaar juist is. Bij het opsporen van problemen dient u eerst de mechanische en elektrische onderdelen van de deuropener in de onderstaande volgorde te controleren. De elektromechanische onderdelen zijn ingebouwd in de looprail.
  • Pagina 123 16 Opsporen van storingen b Ontkoppel de netspanning en de accu's (indien aanwezig). Ontgrendel alle mechanische sloten. Trek de deurvleugel met de hand open en controleer of de deur soepel over het gehele loop- vlak/vloergeleiding schuift. Wanneer de deurvleugel vastloopt of moeilijk te bewegen is, kan dit worden veroorzaakt door zand, stenen, vuil, etc.
  • Pagina 124 16 Opsporen van storingen Algemene fout: Stroomvoorziening Gedetailleerde beschrij- Oorzaak Oplossing ving van fout De MCU ontvangt onvoldoende vermogen. Controleer of er geen stroom uit de PSU lekt, con- troleer de kabels. Onvoldoende vermogen Vervang de PSU. Algemene fout: E1 Fout in sensor Gedetailleerde beschrij- Oorzaak Oplossing...
  • Pagina 125 16 Opsporen van storingen Algemene fout: E3 Fout in elektronische eenheid Gedetailleerde beschrij- Oorzaak Oplossing ving van fout Ernstige interne fout in EEPROM-geheugen. RESET Fout in EEPROM Download een standaard parameterset en voer een RESET uit. Vervang de hoofdbesturingseenheid als het probleem aanhoudt.
  • Pagina 126 16 Opsporen van storingen Algemene fout: E4 Fout in motor/toerenteller Gedetailleerde beschrij- Oorzaak Oplossing ving van fout De toerenteller, toerentellerkabel of motorkabel is Controleer of de toerenteller kabel en motorkabel beschadigd. zijn aangesloten. Fout in toerenteller Onjuist motortype geselecteerd. Configuratie motortype controleren. De kabel van de motor of toerenteller is beschadigd.

  • Pagina 127: Na Herstel Of Vervanging Moet De Deuropener Als Volgt Worden Gecontroleerd

    16 Opsporen van storingen Onderdelen van een EM deuropener kunnen niet worden vervangen door onderdelen van een ander merk. Algemene fout: E7 Motortemperatuur te hoog Gedetailleerde beschrij- Oorzaak Oplossing ving van fout De inschakelduur van de deur is te lang voor de Plaats de deur in de programmastand OPEN en huidige snelheidsinstellingen en openhoudtijd.

  • Pagina 128: Service/Onderhoud

    17 Service/onderhoud Service/onderhoud De apparatuur moet regelmatig door een door Entrematic Group getrainde en gekwalificeerde technicus worden geïnspecteerd conform de landelijke regelgeving en productdocumentatie. Het aantal onderhoudsbeurten moet voldoen aan de landelijke voorschriften en de productdocumen- tatie. Dit is vooral van belang voor goedgekeurde branddeuren en deuren met een noodopenings- functie.

  • Pagina 129: Service

    17 Service/onderhoud 17.1 Service a Verwijder stof en vuil uit de deuropener. Vuil op het loopvlak moet worden verwijderd met brandspiritus. Vervang indien nodig het loopvlak. b Onderdelen hoeven niet te worden gesmeerd. c De tandriem moet droog en schoon worden gehouden. Controleer de riemspanning. d Controleer of alle moeren en bouten goed vastzitten.
